5.4 Intégration au système
Remarque
Intégrer un circuit suppresseur dans le câble d'alimentation. On évite ainsi les surtensions de
coupure et leurs influences éventuelles sur l'environnement de l'installation. Voir la figure
suivante
A
K1
F
S1
R2

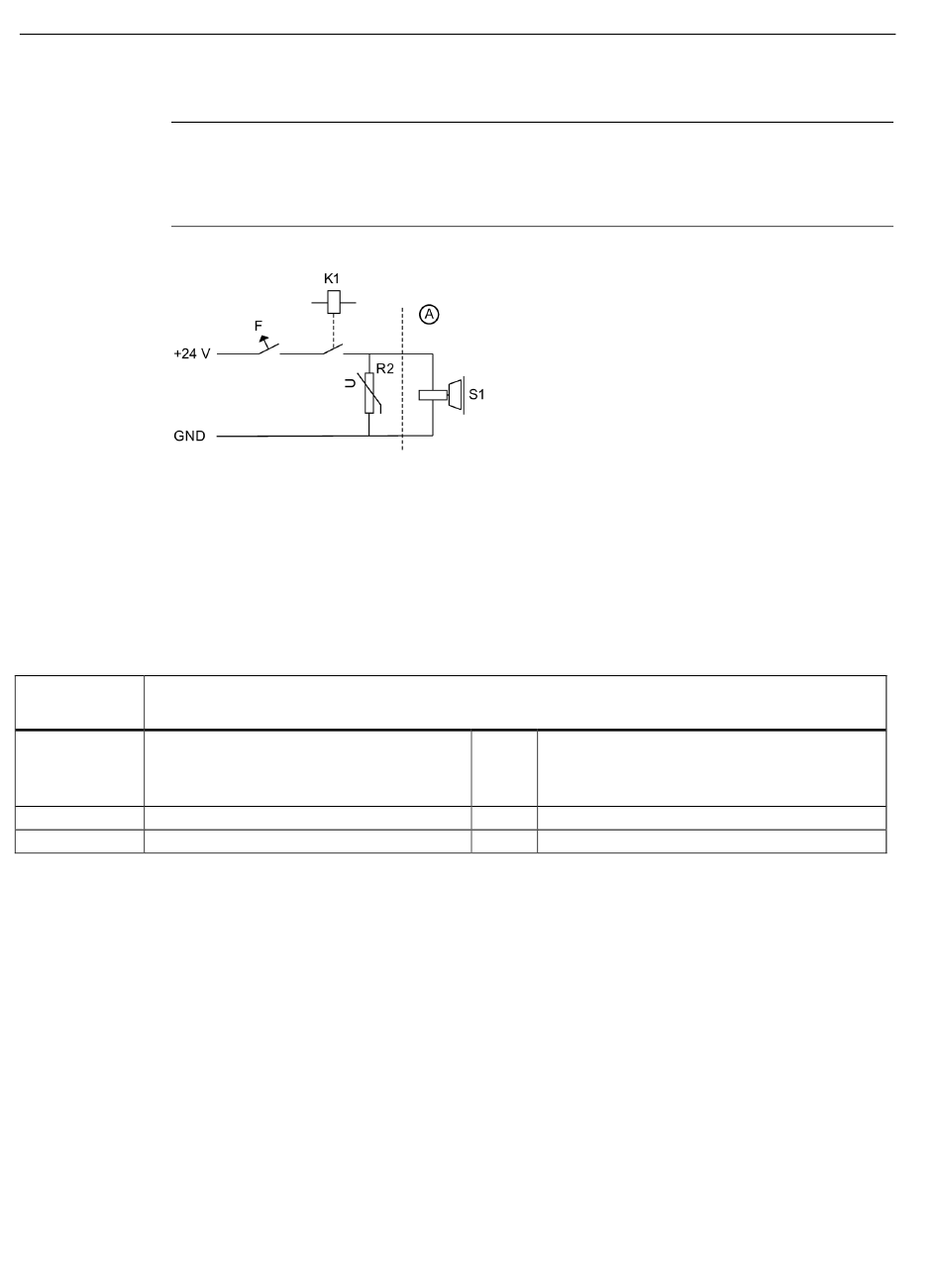

Figure 5-5
Tableau 5- 3 Exemple : Composants électriques pour la proposition de montage
Composant
électr.
F
Disjoncteur 3RV10, avec circuits principaux
branchés en série. (le cas échéant, avec un
contact auxiliaire 3RV1901 pour signalisation
en retour à l'entraînement)
K1
Contacteur auxiliaire 3RH11
R2
Varistance SIOVS14K30 (EPCOS)
90
Moteur
Contacteur
Disjoncteur modulaire
Frein à l'arrêt
Varistance
Proposition de montage pour l'alimentation externe avec circuit suppresseur
Exemples
ou
Disjoncteur 5SX21 (le cas échéant, avec un
contact auxiliaire pour signalisation en retour à
l'entraînement)
ou
Contacteur 3RT10
Instructions de service, 05/2021, A5E50907562D AA
Moteurs synchrones 1FK7 G2
