Raccordement
5.4 Intégration au système

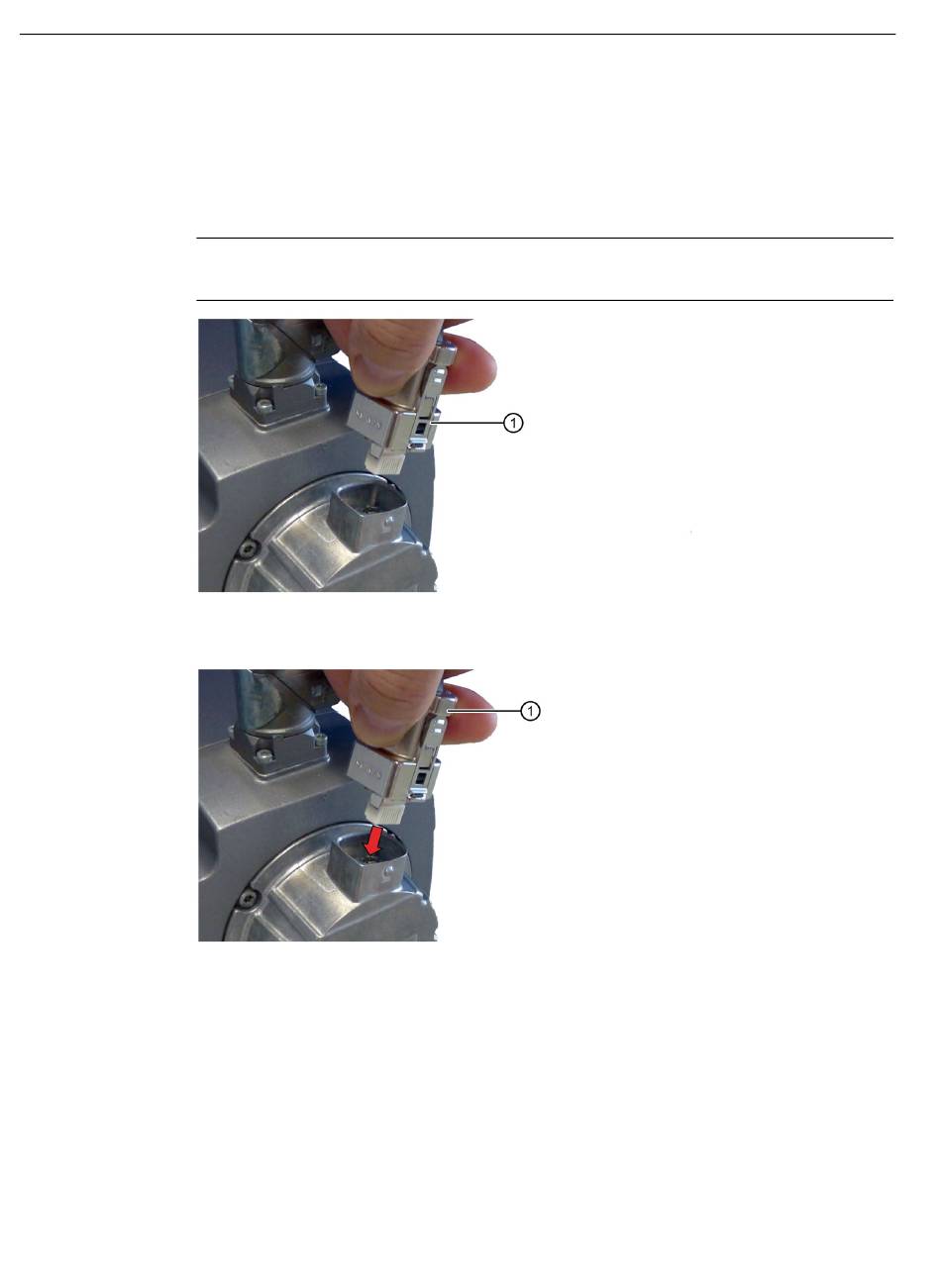

Enfichage
Procédure
1. Vérifier que la bague de verrouillage du connecteur est en position "Verrouillé".
Le cas échéant, tourner la bague de verrouillage dans le sens horaire en position "Verrouillé".
Remarque
En position "Verrouillé", les languettes sont au même niveau que le connecteur.
1
2. Enficher le connecteur dans la prise RJ45 du Sensor Module.
1
3. Vérifier que les deux languettes sont encliquetées dans les deux ergots de crantage de la
prise et que le connecteur ne peut pas être retiré.
96
Bague de verrouillage en position "Verrouillé"
La bague de verrouillage reste en position "Verrouillé".
Moteurs synchrones 1FK7 G2
Instructions de service, 05/2021, A5E50907562D AA
