Fixation avec isolation thermique et avec éléments rapportés
• Frein à l'arrêt (incorporé dans le moteur) :
Aucune réduction de couple supplémentaire n'est requise.
• Réducteur :
Une réduction du couple est nécessaire, voir figure "Effet des conditions de montage sur la
courbe caractéristique S1".
Conséquences générales d'une configuration isolée ou non, avec ou sans réducteur
A
B

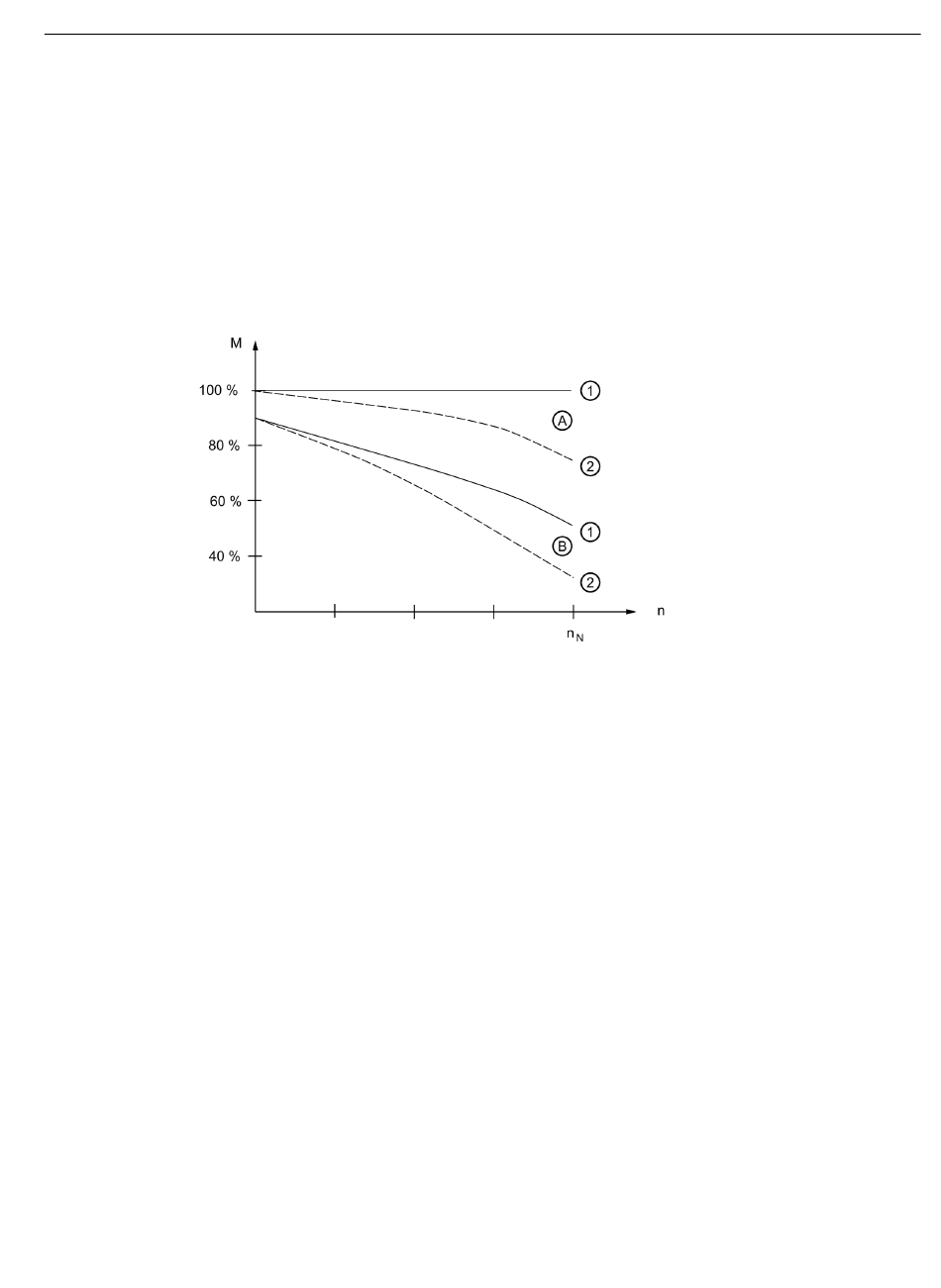

Figure 4-2
Moteurs synchrones 1FK7 G2
Instructions de service, 05/2021, A5E50907562D AA
Courbes caractéristiques pour un montage sans isolation thermique
1 Courbe caractéristique sans montage du réducteur
2 Courbe caractéristique avec montage du réducteur
Courbes caractéristiques pour un montage avec isolation thermique
1 Courbe caractéristique sans montage du réducteur
2 Courbe caractéristique avec montage du réducteur
Effet des conditions de montage sur la courbe caractéristique S1
Montage
4.4 Conditions de montage
