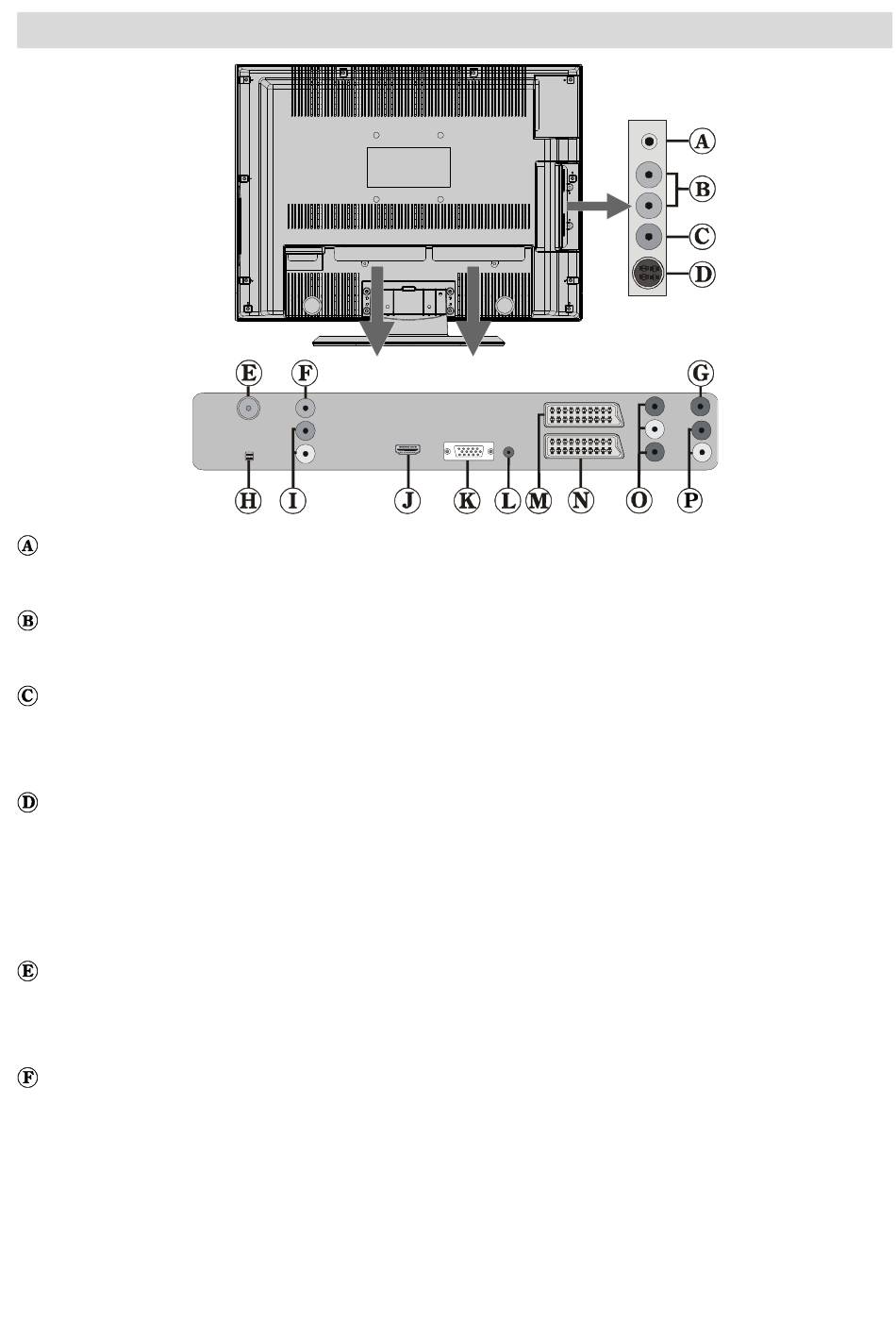

Visualizzazione delle connessioni

La presa Cuffia si usa per collegare una cuffia esterna al sistema.
Collegare la presa CUFFIA per ascoltare l'audio della TV dalle cuffie (opzionale)
Gli ingressi audio si usano per collegare i segnali audio dei dispositivi esterni.
Collegare il cavo audio tra gli INGRESSI AUDIO della TV e l'USCITA AUDIO del dispositivo.
L' ' ingresso video si usa per collegare i segnali video dei dispositivi esterni.
Collegare il cavo video tra la presa INGRESSO VIDEO della TV e quella USCITA VIDEO del
dispositivo.
L'ingresso S-Video si usa per collegare un segnale S-Video (per esempio da una
videocamera o VCR)
Per usare l'ingresso S-VIDEO, collegare il cavo video tra l'ingresso S-VIDEO della TV e
l'uscita S-Video del dispositivo. Collegare il cavo audio tra gli INGRESSI AUDIO (indicati con
la lettera C nella figura) della TV e le prese audio del dispositivo.
L' ' ingresso RF consente il collegamento a una antenna o a un cavo.
Notare che se si usa un decoder o un registratore multimediale, bisogna collegare il cavo di
trasmissione attraverso il dispositivo alla televisione con un cavo antenna appropriato.
Uscita video CVBS
Le uscite linea video CVBS inviano i segnali video ad un dispositivo esterno come a un
registratore o a un monitor TV.
È possibile usare l'uscita video CVBS per inviare segnali ad un dispositivo esterno. La fonte
del segnale è definita dalla scelta dell'impostazione di EXT-2 nel menu funzioni.
Per attivare la connessione audio, usare le uscite linea audio della TV.
Italiano - 74 -
