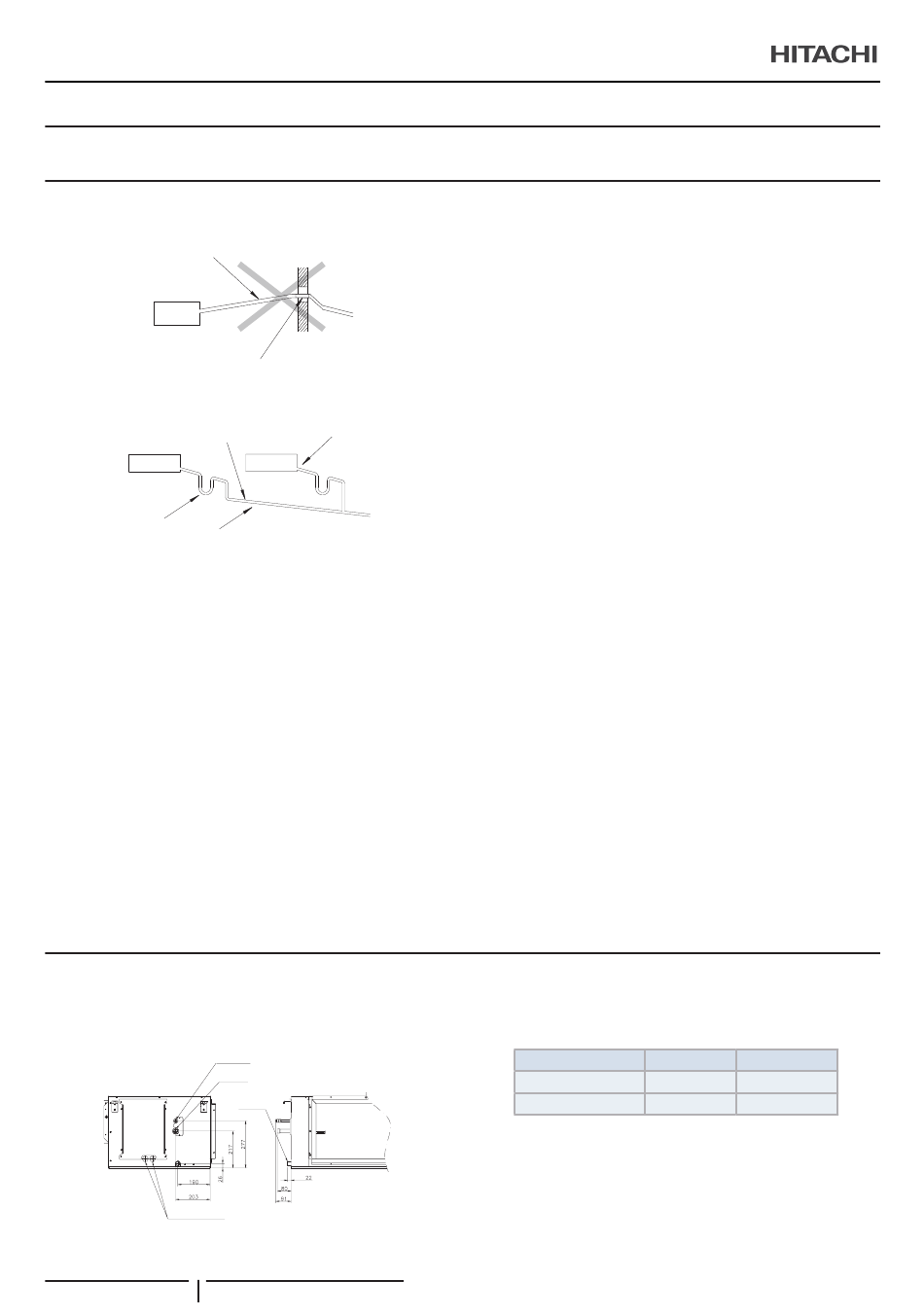

ТРЪБИ ЗА ХЛАДИЛНИЯ АГЕНТ И ДРЕНАЖНИ ТРЪБИ
4 ТРЪБИ ЗА ХЛАДИЛНИЯ АГЕНТ И ДРЕНАЖНИ ТРЪБИ
4.1 ОБЩИ
НЕПРАВИЛНО
Неправилно: Наклон нагоре
Неправилно: Повдигната част
ПРАВИЛНО
1 % до 4 %
Наклон надолу
Дренажен
Обикновена
резервоар
дренажна тръба
!
В Н И М А Н И Е
•
За дренажната тръба не бива да се оформя наклон или повдигане,
тъй като отвежданата вода ще нахлуе обратно във вътрешното
тяло, а след това, при спиране експлоатацията на изделието, в
помещението ще се получи теч.
•
Дренажната тръба не бива да се съединява със санитарните или
канализационни тръби, както и с други дренажни тръби.
•
Когато обикновената дренажна тръба се свърже с други
вътрешни тела, свързаната позиция на всяко вътрешно тяло
трябва да бъде по-висока от тази на обикновените тръби.
Размерът на обикновената дренажна тръба трябва да бъде
достатъчно голям, да съответства на размера на изделието и
на броя тела.
•
Дренажните тръби изискват изолация, ако дренажът се
инсталира на място, където по външната страна на дренажната
тръба се образува конденз, който може да прокапе и да
предизвика щети. Изолацията за дренажната тръба трябва да
бъде подбрана така,че да осигурява херметичност срещу пара и
да предотвратява образуването на конденз.
•
До вътрешното тяло следва да се монтира дренажен резервоар.
Този резервоар трябва да бъде конструиран според добрите
практики и да се провери с вода (да се напълни) и да се изпита дали
дава добър водоток. При монтиране на тръбата дренажната
тръба и тръбата за хладилния агент не се връзват заедно.
4.2 ТРЪБИ И СЪЕДИНЕНИЕ ЗА ДРЕНАЖНИ ТРЪБИ
Позицията на съединението на тръбите за течности,
газовите и дренажната тръба е показана по-долу.
Тръба за течности
Газова тръба
Дренажна
Електрическо
съединение
86
PMML0229A rev.5 - 12/2018
Съединение за
дренажните тръби
(mm)
тръба
?
З А Б Е Л Е Ж К А
Дренажът се монтира в съответствие с националните и
местните правилници и разпоредби.
След извършване на работата по дренажните тръби
и електрическото окабеляване следва да се направи
проверка, за да е сигурно, че водата тече безпрепятствено,
като в следната процедура.
Проверка на тяло без водоотвеждащ механизъм
•
Налейте 1,8 литра вода в тавата за дренаж.
•
Проверява се, за да е сигурно, че водата тече безпрепят-
ствено и че няма теч на вода. Когато в края на дренажна-
та тръба не се установява наличие на вода, в тавата за
дренаж се наливат допълнително 1,8 литра вода.
?
З А Б Е Л Е Ж К А
Трябва да се внимава за дебелината на изолацията, когато се
изпълнява полагането на тръбите откъм лявата страна. Ако
тя е твърде дебела, тръбите няма да могат да се монтират в
изделието.
Модел RPI
Газови тръби
Тръби за течности
mm (цола)
8.0FSN3E(-f)
10.0FSN3E(-f)
Ø19,05 (3/4")
Ø22,2 (7/8")
Ø9,52 (3/8")
Ø9,52 (3/8")
