УСТАНОВКА БЛОКА

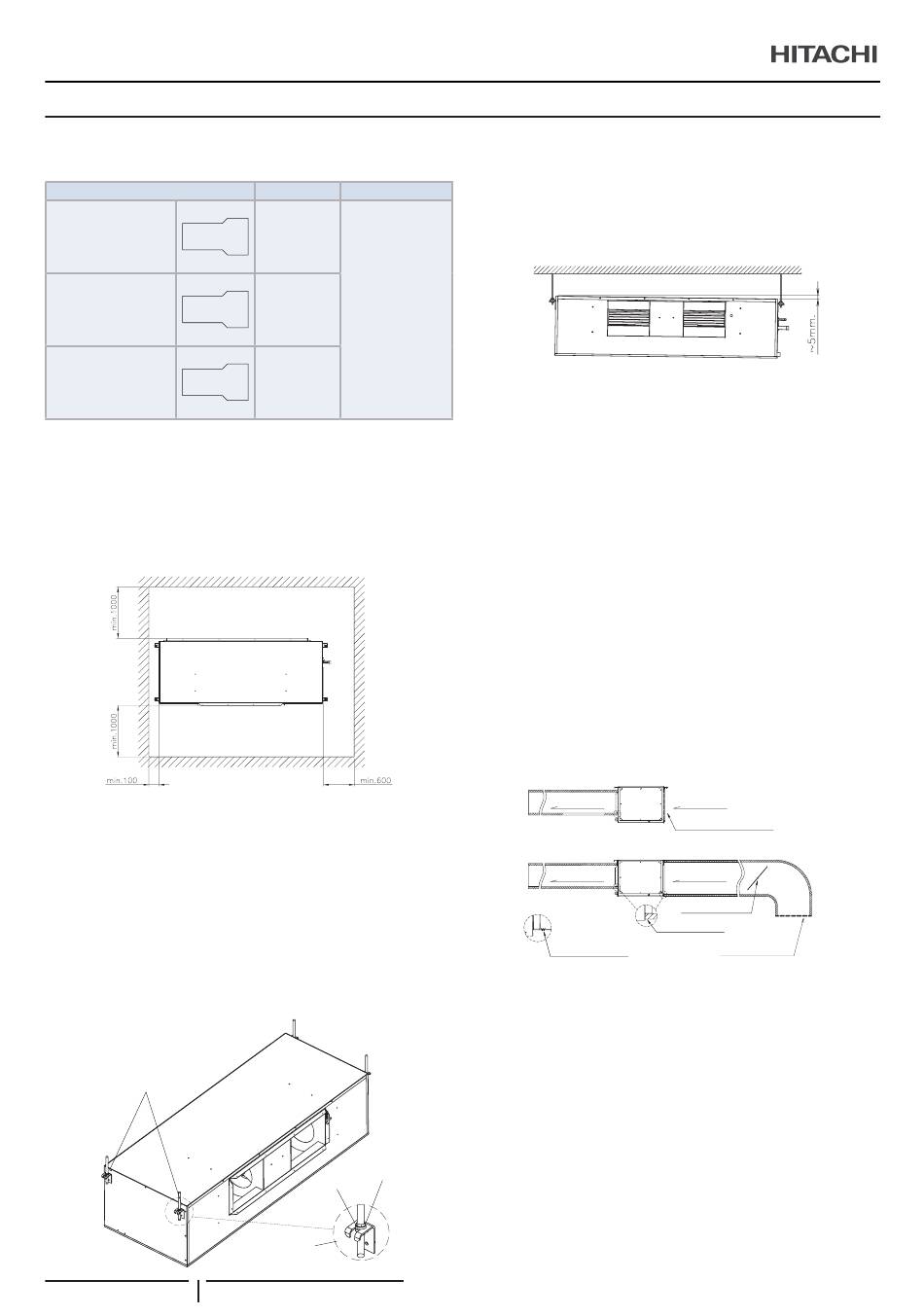

3.1 УСТАНОВКА БЛОКА
3.1.1 Детали заводской поставки
Аксессуары
Трубный
переходник
(Ø19,05x Ø25,4)
(только для 8 л.с.)
Трубный
переходник
(Ø22,2x Ø25,4)
(только для 10 л.с.)
Трубный
переходник
(Ø9,52x Ø12,7)
(только для 10 л.с.)
Первоначальная проверка
При установке оставьте вокруг блока достаточное
расстояние для эксплуатации и обслуживания, уделяя
особое внимание направлению установки для создания
рабочего пространства для трубопроводов, проводки и
технического обслуживания, как показано ниже.
(мм)
3.1.2 Установка
Обращение с блоком
Установите также строп-болты, размером 4 - M10 или более,
и подвесьте внутренний блок, выполнив следующие шаги:
1 Зацепите подвесной кронштейн за гайку и шайбу каждого
строп-болта, начиная с одной стороны, как показано на
рисунке.
2 Убедившись, что гайка и шайба правильно закреплены
фиксирующими деталями подвесного кронштейна,
закрепите его к гайке и шайбе с другой стороны.
Строп-болт
148
PMML0229A rev.5 - 12/2018
Количество
Назначение
Внутренний
1
блок
Трубопровод
хладагента
Переходная
1
муфта
(используется
только для
системы
1
UTOPIA IVX)
Гайка
Шайба
Подвесной
кронштейн
Уровень дренажного поддона
-
Убедитесь, что основание плоское, с учетом
максимального градиента.
Вид спереди
-
Блок должен быть установлен таким образом, чтобы
сторона дренажного поддона была слегка ниже
(около 5 мм) противоположной стороны, что поможет
избежать неправильного слива.
-
Зажмите гайки подвесных болтов в кронштейнах,
после установки их в нужное положение.
-
Чтобы избежать ослабления соединений, следует
нанести на подвесные болты и гайки адгезивное
покрытие.
Закрепите трубу сливного шланга с помощью клея
-
и зажима, поставляемого на заводе. Дренажный
трубопровод должен быть установлен c наклоном
вниз от 1 % до 4 %.
?
П Р И М Е Ч А Н И Е
Во
время
монтажных
работ
соответствующее оборудование, виниловой крышкой.
3.1.3 Подключение подающего воздуховода
и обслуживания всасывающего
воздушного фильтра
Установка воздуховода
Рис. 1
Выход воздуха
Рис. 2
Выход воздуха
(установлен на внешней стороне фланцев)
Установка гибкого
воздуховода (резиновый
или текстильный материал)
Прикрепите гибкий воздуховод к внешним сторонам фланцев
(для этой цели блок снабжен заводскими фланцами).
Рекомендуется использовать гибкую часть воздуховода,
чтобы избежать какой-либо аномальной звуковой вибрации.
Блоки RPI поставляются со стандартным воздушным
фильтром со стороны всасывания. Этот фильтр
предусмотрен для случаев, когда нет всасывающего
воздуховода (или он очень короткий).
В зависимости от установки рекомендуется использовать
следующие указания.
•
Сохраните стандартный воздушный фильтр, который
можно использовать в случае отсутствия всасывающего
воздуховода (рис.1).
•
В случае применения всасывающего воздуховода
рекомендуется установить воздушный фильтр на
входе во всасывающий канал, предварительно удалив
стандартный воздушный фильтр блока (рис.2).
покройте
блок,
а
Вход воздуха
Воздушный фильтр
(заводская поставка)
Вход воздуха
Демпфер
(поставляется на месте)
Изолированный воздуховод
Воздушный фильтр (заводской или
адаптированный на фабрике)
также
