CABLAJUL ELECTRIC

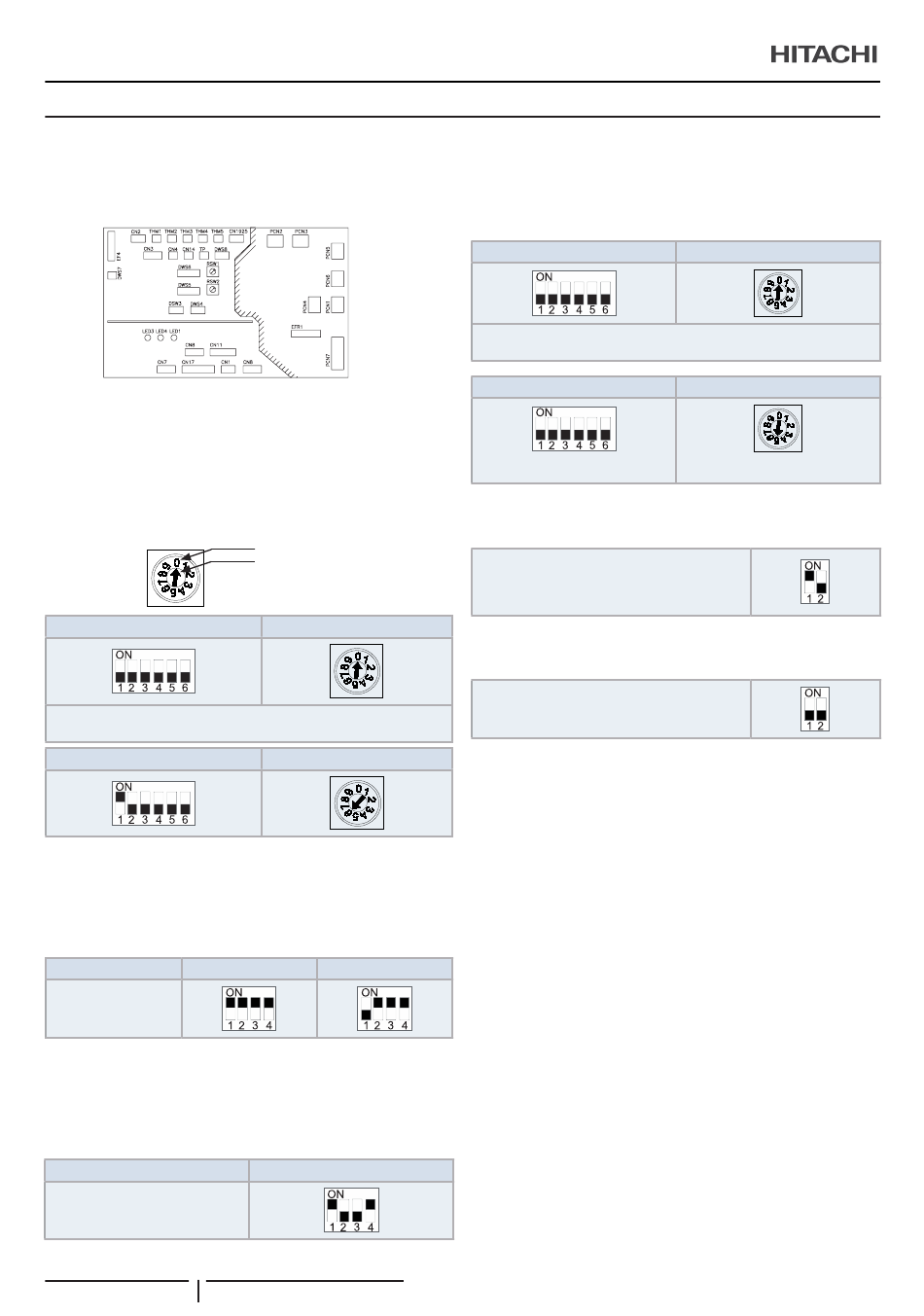

5.2 SETAREA COMUTATOARELOR DIP
Numărul și poziția comutatoarelor DIP
Pozițiile comutatoarelor DIP sunt următoarele:
!
P R E C A U Ț I E
Înainte de a seta comutatoarele DIP, deconectați sursa de alimentare și
setați poziția comutatoarelor DIP. Dacă comutatoarele sunt setate fără a
deconecta sursa de alimentare, conținutul setărilor nu este valid.
DSW6 și RSW1: Setarea numărului unității
În figura de mai jos se indică poziția înainte de expediere.
DSW6
Aici este setat DSW6 și RSW1 înainte de expediere pot fi setate până
la 63.
Exemplu de setarea nr. 16
DSW3: Setarea codului capacității
Este setat din fabrică și nu trebuie modificat. Acest comutator
se folosește pentru setarea codului capacității, care corespunde
numărului de cai putere al unității interioare.
CP
Setare
poziție
DSW4: Setarea codului modelului unității
Nu este necesară nicio setare. Acest comutator se folosește
pentru setarea codului modelului care corespunde tipului unității
interioare.
Model unitate interioară
RPI-(8.0/10.0)
144
PMML0229A rev.5 - 12/2018
Indicație
Folosiți o
șurubelniță plată
RSW1
RSW1
8,0
10,0
Setare DSW6
DSW5 și RSW2: Setarea numărului ciclului
agentului frigorific
Setare necesară. Poziție setată din fabrică în:
DSW5
Aici este setat DSW5 și RSW2 înainte de expediere pot fi setate până
la 63.
Exemplu de setare a sistemului 5
Toți pinii sunt OFF
DSW7: Resetare siguranță
Dacă se aplică tensiune înaltă la borna 1,2 a
TB1, siguranța de pe PCB1 (M) este tăiată. În
acest caz, corectați mai întâi cablurile la TB1 și
apoi activați # 1 (așa cum se arată în figură)
DSW7: Selectarea telecomenzii
Nu este necesară nicio setare. Poziția setată
din fabrică este OFF (telecomanda PC-
ARFP(1)E selectată).
?
N O T Ă
Marcajul „ ■" indică poziția comutatoarelor DIP. În figuri se arată setarea
înainte de expediere sau după selectare.
DSW8: (nefolosit)
Este setat din fabrică și nu trebuie modificat.
Pozițiile sunt setate din fabrică pe OFF.
RSW2
RSW2
Fixare la 5
