Installazione del sistema

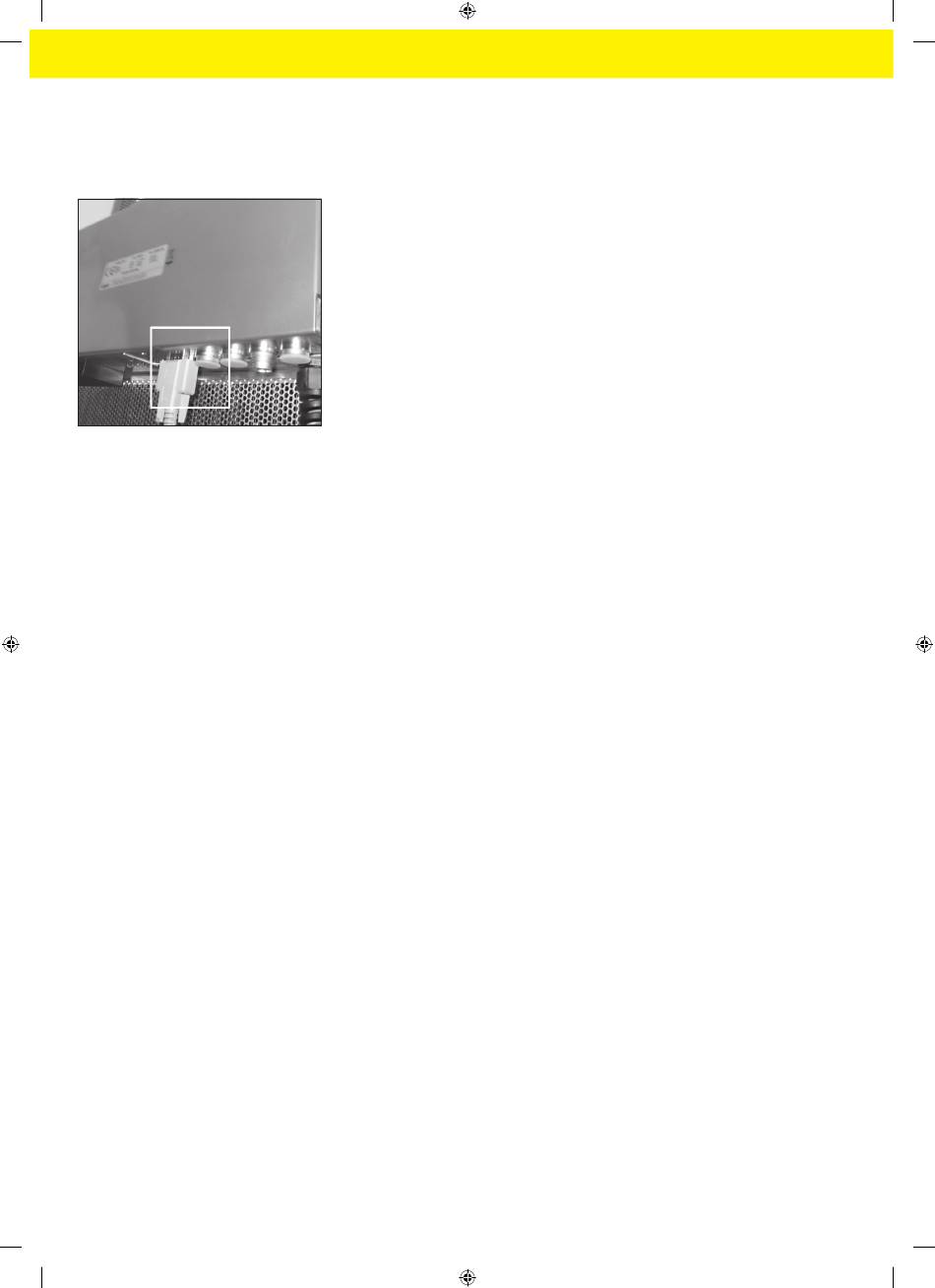

Fig. 12: Porta seriale Cryopilot A
158 Manuale d'uso Celsius
_Manual_Benchtop_Freeze_Thaw_System_S--6004-t210308_85034-538-54.indb 158 _Manual_Benchtop_Freeze_Thaw_System_S--6004-t210308_85034-538-54.indb 158
4.10 Installazione del dispositivo di acquisizione
dati
Collegare il National Instruments USB-9213 al computer con un cavo
t
USB.
Collegare un'estremità del cavo USB verso Cryomixer Jr. alla presa posta
t
sul retro del Cryomixer Jr. Inserire l'altra estremità in una porta USB del
computer.
Per i moduli S
3
t
del modulo S3 nel cavo breakout delle termocoppie. Inserire il connet-
tore 1 nella presa 1, connettore 2 nella presa 2, e così via. Inserire le ter-
mocoppie Celsius
copertura del S
Collegare un'estremità del cavo USB verso Unistat alla porta USB del
t
computer e l'altra estremità alla porta seriale posta sotto la ComBox
come mostrato in figura 12. La ComBox si trova sul retro del Cryopilot A.
S Benchtop System
® 3
: inserire il gruppo di connettori maschi delle termo coppie
Pak nella striscia di prese che si trova nell'area della
®
.
3
