4.3 Choix du lieu d'installation
Installez le système sur une surface plane et sèche telle qu'une paillasse ou
une table de laboratoire capable de supporter un poids total d'environ
180 kg. Un système sur paillasse typique nécessite de disposer d'un espace
d'environ 188 cm de largeur et 76 cm de profondeur. Voir le schéma 5 pour
la disposition convenable et l'espace libre nécessaire. Le Cryopilot A est
refroidi à l'air et nécessite une ventilation adaptée. Etant donné que le
Cryomixer Jr. oscille vers l'avant et vers l'arrière, évitez d'utiliser des chariots
mobiles.
Ordinatuer
portable

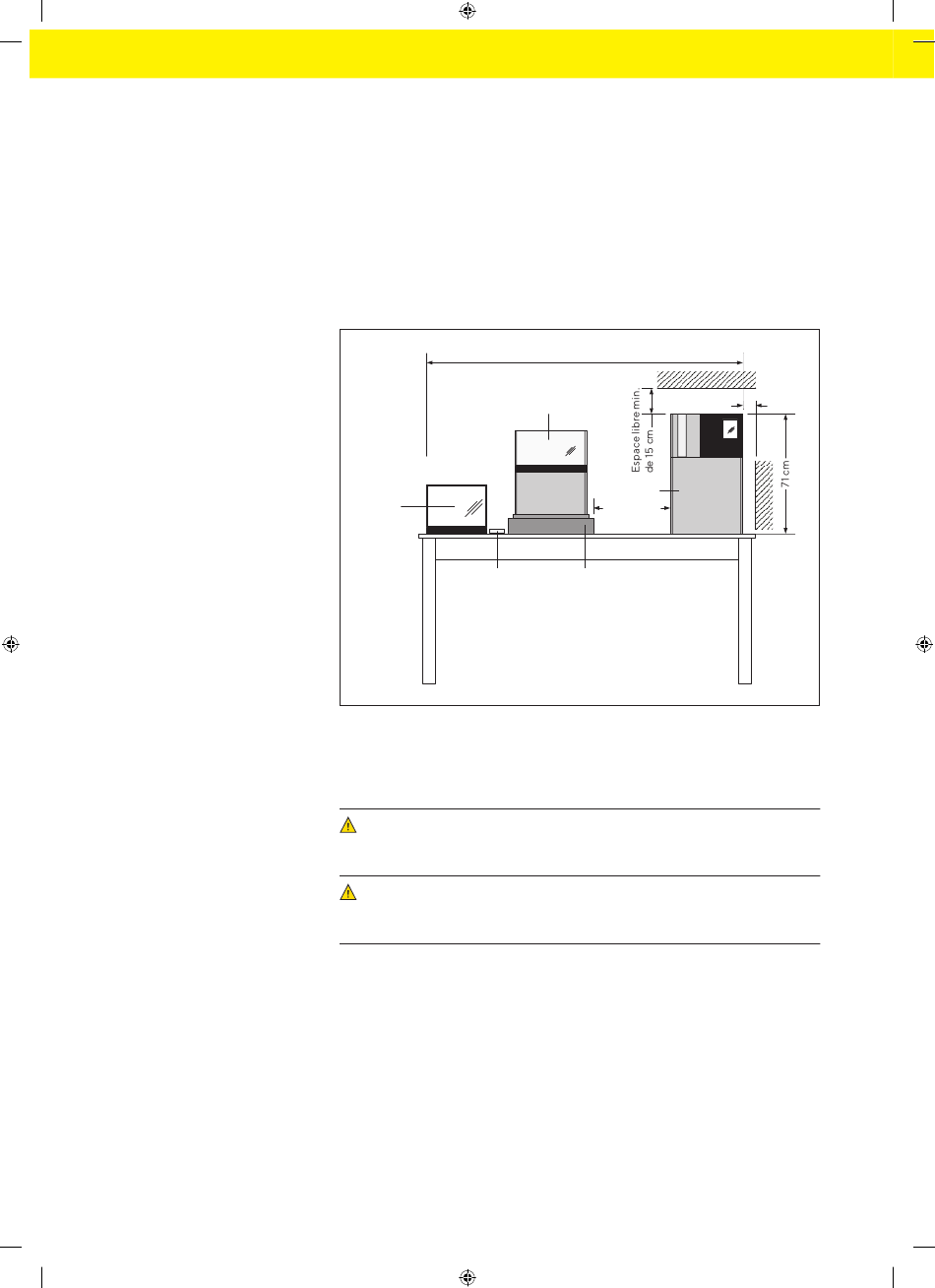

Ill. 5 : Espace nécessaire
4.4 Installation du Cryowedge et du Cryohose
ATTENTION
Ne tirez pas ou ne pliez pas les Cryohoses pour les fixer au Cryowedge. Cela
peut provoquer des fuites. Laissez du jeu.
ATTENTION
Pour éviter d'endommager l'intérieur de la tuyauterie, appliquez un couple
antagoniste adéquat lorsque vous serrez les raccords unions Cryopilot A.
Placez le Cryowedge dans la protection isolante fournie en vous
t
assurant que les raccords d'entrée et de sortie du fluide caloporteur ne
sont pas recouverts.
Placez le Cryowedge isolé sur le Cryomixer Jr. Positionnez le Cryowedge
t
de manière à ce que le mouvement du Cryomixer Jr. permette de
mélanger sur la longueur d'une Cryocassette ou bien de l'emplacement
du Cryowedge (équivalent à la position de l'échangeur de chaleur
central d'un Cryovessel) vers la paroi extérieure (équivalent à la position
de la jaquette d'un Cryovessel).
Enfilez deux Cryowraps sur chaque tuyau.
t
S Benchtop System
® 3
188 cm (réf)
Module S ou
3
Cryowedge
Cryopilot A
46 cm min.
Boîtier Cryomixer Jr.
de connexion
Profondeur nécessaire 76 cm (réf)
Espace libre min. de 8 cm
