Installazione del sistema
156
Manuale d'uso Celsius
_Manual_Benchtop_Freeze_Thaw_System_S--6004-t210308_85034-538-54.indb 156
_Manual_Benchtop_Freeze_Thaw_System_S--6004-t210308_85034-538-54.indb 156
Assicurarsi che la valvola di scarico sia chiusa girandola in senso orario
t
nella posizione verticale e chiudendo la vite di tenuta che si trova in
basso sul lato del Cryopilot A come mostrato nella figura 10.
1

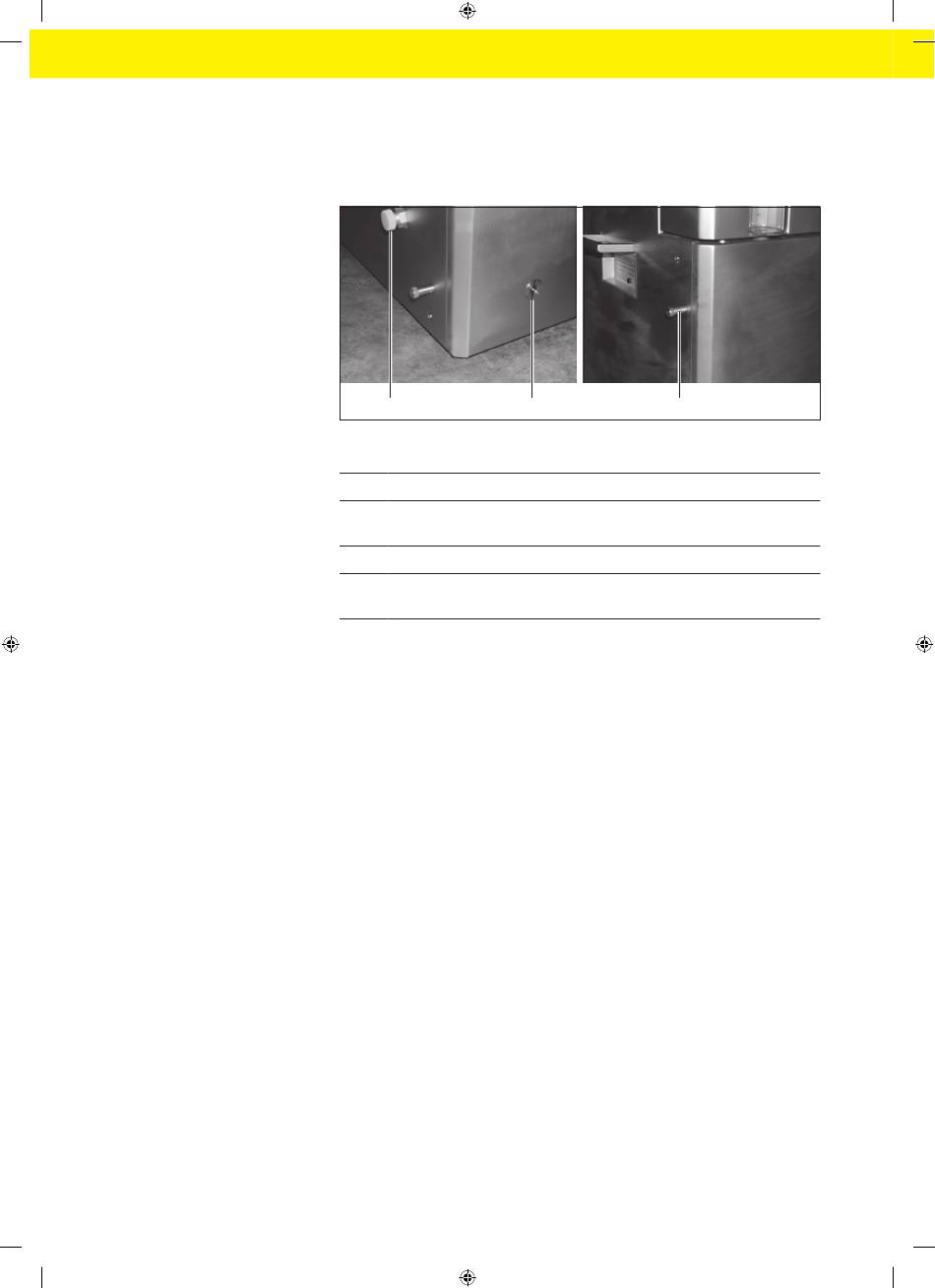

Fig. 10: Valvola di scarico del fluido di scambio termico e viti di tenuta di Cryopilot A
Pos .
Descrizione
1
Vite di tenuta del raccordo di scarico principale
Valvola di scarico fluido scambio termico
2
Valvola di scarico fluido scambio termico
3
Vetro spia Vite di tenuta scarico
Valvola di scarico fluido scambio termico
Togliere il tappo del raccordo di riempimento che si trova sulla parte
t
superiore del Cryopilot A, dietro il vetro spia.
Alzare il contenitore di Syltherm HF sopra al Cryopilot A.
t
Inserire l'estremità del tubo del sifone di sicurezza nel Cryopilot A e l'e-
t
stremità della valvola nel contenitore di Syltherm HF. Immergere l'estre-
mità della valvola rossa nel Syltherm HF e muoverla su e giù per avviare il
sifone. Per arrestare il flusso del fluido di scambio termico, estrarre l'e-
stremità della valvola rossa dal Syltherm HF. Riempire l'apparecchio
Cryopilot A fino a raggiungere la tacca di 2 litri sul vetro spia.
Avviare uno spurgo manuale dell'aria (premere Start, Start air purge, 30s
t
interval, OK). Aggiungere ancora del fluido di scambio termico fino a
quando il livello del vetro spia si stabilizza a 2 litri.
Verificare che non ci siano delle perdite nelle connessioni dei tubi.
t
Arrestare la pompa (premere Stop, Air purge off).
t
Fissare i Cryowrap sopra le superfici metalliche scoperte su ciascuna
t
estremità dei due tubi.
S
Benchtop System
®
3
2
3
