5 Mise en service
REMARQUE
Le liquide anti-adhérent est aspiré par l'air comprimé et est melangé avec l'air comprimé (principe
Venturi). Durée recommandée : env. 1 sec.
5.3 Station coupe-fil DAV
 Voir Fig. 5 Mise en service page FR-10
1 Déplacer l'extrémité libre du fil dans la zone de coupe de la cisaille de sorte que le fil soit aligné avec
le mors fixe et la buse gaz soit placée directement au-dessus de la lame (5).
2 Programmez les points sur le trajet et les instructions en fonction du schéma fonctionnel.

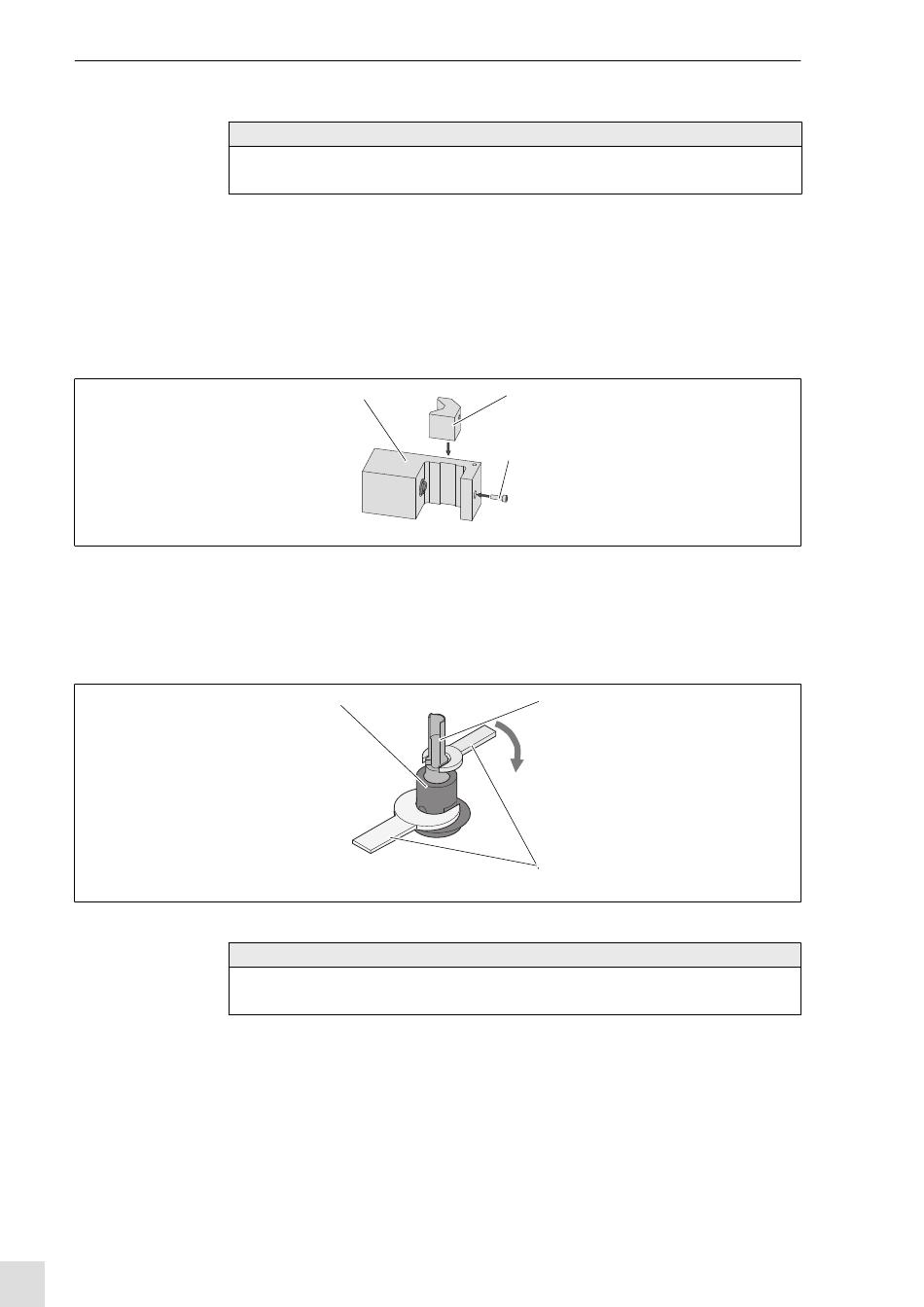

5.4 Fixer le mors
Dispositif de serrage
1
Fixer le mors
Fig. 6
1 Insérer le mors (2) par le haut dans le dispositif de serrage (1).
2 Visser la vis cylindrique (3).
5.5 Monter la fraise
Dispositif de serrage
1
Fig. 7 Monter la fraise
REMARQUE
• Pour le changement de la fraise, utilisez uniquement un outil d'une ouverture de clé adaptée.
1 Insérer la fraise (2) dans le dispositif de serrage (1).
2 Serrer la fraise (2) à l'aide de l'outil (3).
FR - 11
1
Mors
2
1
Fraise
2
Raccordement de la fraise: ouverture de clé 27, fraise: ouverture de clé 17.
2
3
Vis cylindrique
3
2
3
Outil
3
BRS-CC
