PREPARATION ET DEMARRAGE
5.1. Démontage du boîtier
Le produit est livré démonté, de sorte à pouvoir accéder à la partie basse de l'électronique. Cette partie permet le
branchement du ou des capteurs sur les borniers à vis ainsi que l'accès aux switches de configuration.
Une fois le montage des capteurs finalisé et la configuration effectuée, la fermeture du boîtier pourra être faite.
Attention : une fois le boîtier fermé, son ouverture n'est plus possible sans risque de perdre la garantie de l'indice
de protection IP67.
5.2. Installation du joint presse étoupe
Avant de connecter les brins du câble de votre capteur aux borniers à vis du produit, vous devez insérer l'écrou
du presse étoupe et le joint adapté à votre configuration.
Trois types de joints sont fournis avec le produit : pour un câble diamètre 5 mm, pour un câble de diamètre 3
mm, pour deux câbles de diamètres 2.2 mm.
Procédure de montage :
Joint 1 câble dia: 5 mm
5.3. Montage des capteurs sur les borniers à vis
Une fois l'écrou et le joint de presse étoupe installés, les brins du câble du capteur peuvent être connectés aux
borniers à vis du produit :
Note: 2 capteurs au maximum peuvent être utilisés en parallèle.

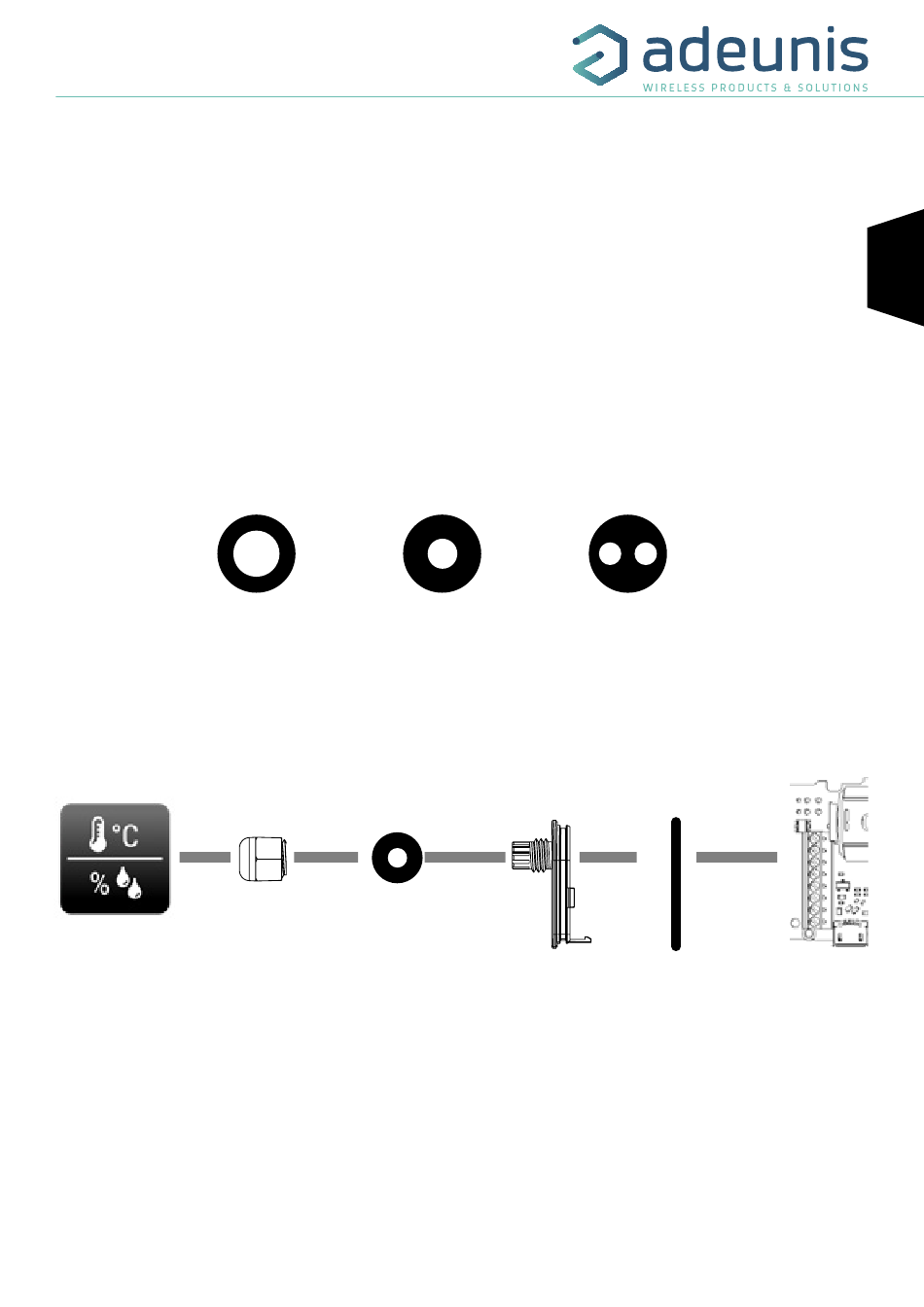

1 - Votre capteur et
2 - Passer le câble
son câble
à travers l'écrou du
presse étoupe
Les capteurs analogiques nécessitent une alimentation électrique que la batterie du sigfox ANALOG n'est pas en
mesure de fournir. On doit donc alimenter le capteur analogique via une source électrique externe.
Joint 1 câble dia: 3 mm
90
3 - Passer le câble
4 - Passer le câble à
à travers le joint du
travers la semelle du
presse étoupe
boitier du produit
107
Joint 2 câbles dia: 2.2 mm
27
5 - Installer le joint
torique d'étanchéïté
sur la semelle du
boitier.
FR
6 - Connecter les
brins du câble cap-
teur aux borniers
à vis.
