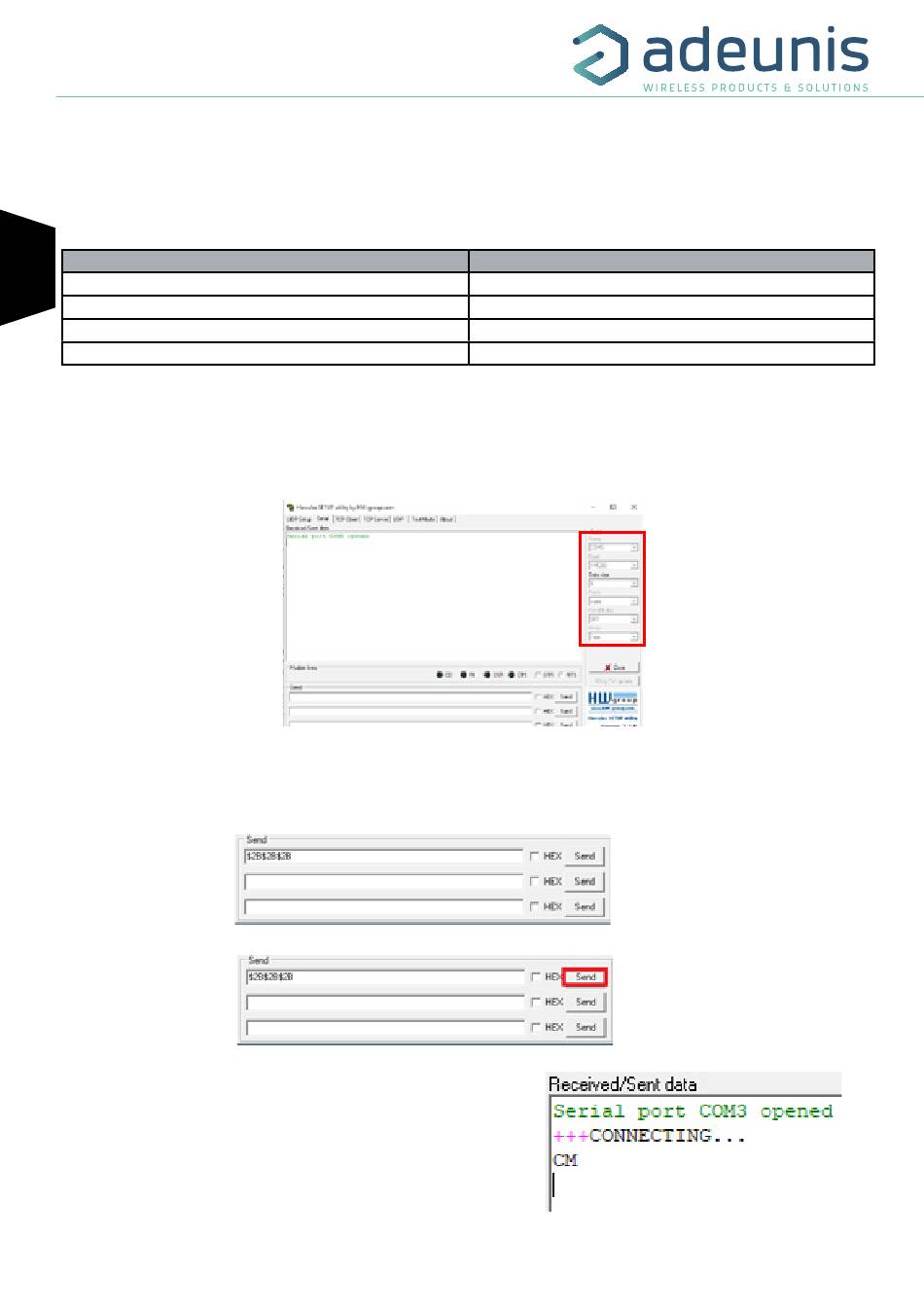

sigfox ANALOG - Guide utilisateur / User guide version V2.0.0
3.2. Mode commande
Utiliser un terminal port COM pour communiquer avec le produit. Nous utilisons le soft terminal port COM HER-
CULES disponible en téléchargement gratuit à l'adresse suivante :
http://www.hw-group.com/products/hercules/index_en.html
• Sous Hercules, sélectionner l'onglet «Serial», puis configurer le port série avec les paramètres série suivants :
FR
Paramètres
Débit
Parité
Data
Stop Bit
• Sélectionner le port série sur lequel le périphérique s'est créé sous Windows (Name).
• Cliquer sur le bouton «Open» pour ouvrir le port série.
NOTE INFORMATION : Si le port com est correctement ouvert, Hercules vous indique «Serial port COM3 ope-
ned».
Sinon vous avez «Serial port com opening error», soit le port com est déjà ouvert sur une autre application, soit il
n'existe pas.
Vous devez envoyer une trame spécifique pour passer le produit en mode de configuration.
Trame exprimée en hexadécimal : 0x2B 0x2B 0x2B ou « +++ ».
Pour Hercules, cette trame doit être entrée dans l'une des 3 lignes disponibles en bas. Le format hexadécimal doit
être exprimé avec un «$» dans ce logiciel. Ce qui donne la trame suivante : $2B$2B$2B
Envoyer la trame de passage en mode commande pour basculer le produit en mode de configuration, en cliquant
sur le bouton SEND.
Après quelques secondes, vous devez voir les 2 LEDs s'allumer de
manière fixe.
Sur le terminal port com, vous devez également avoir un retour
d'information «CONNECTING...» et « CM » pour Command Mode.
L'envoi de caractère sur Hercule s'affiche en magenta et la réception
en noir. Si vous ne voyez pas les caractères d'envoi, c'est probable-
ment parce que l'ECHO n'est pas actif sur le logiciel. Activer l'option
dans le menu accessible par un clic droit dans la fenêtre de visuali-
sation.
Valeur
115 200 bps
Aucune
8
1
Page
24
of 86
