2.2.3
Transmission sur événement suite déclanchement entrée TOR
Le produit permet la mesure et la transmission des valeurs des capteurs suite à un événement sur une entrée TOR

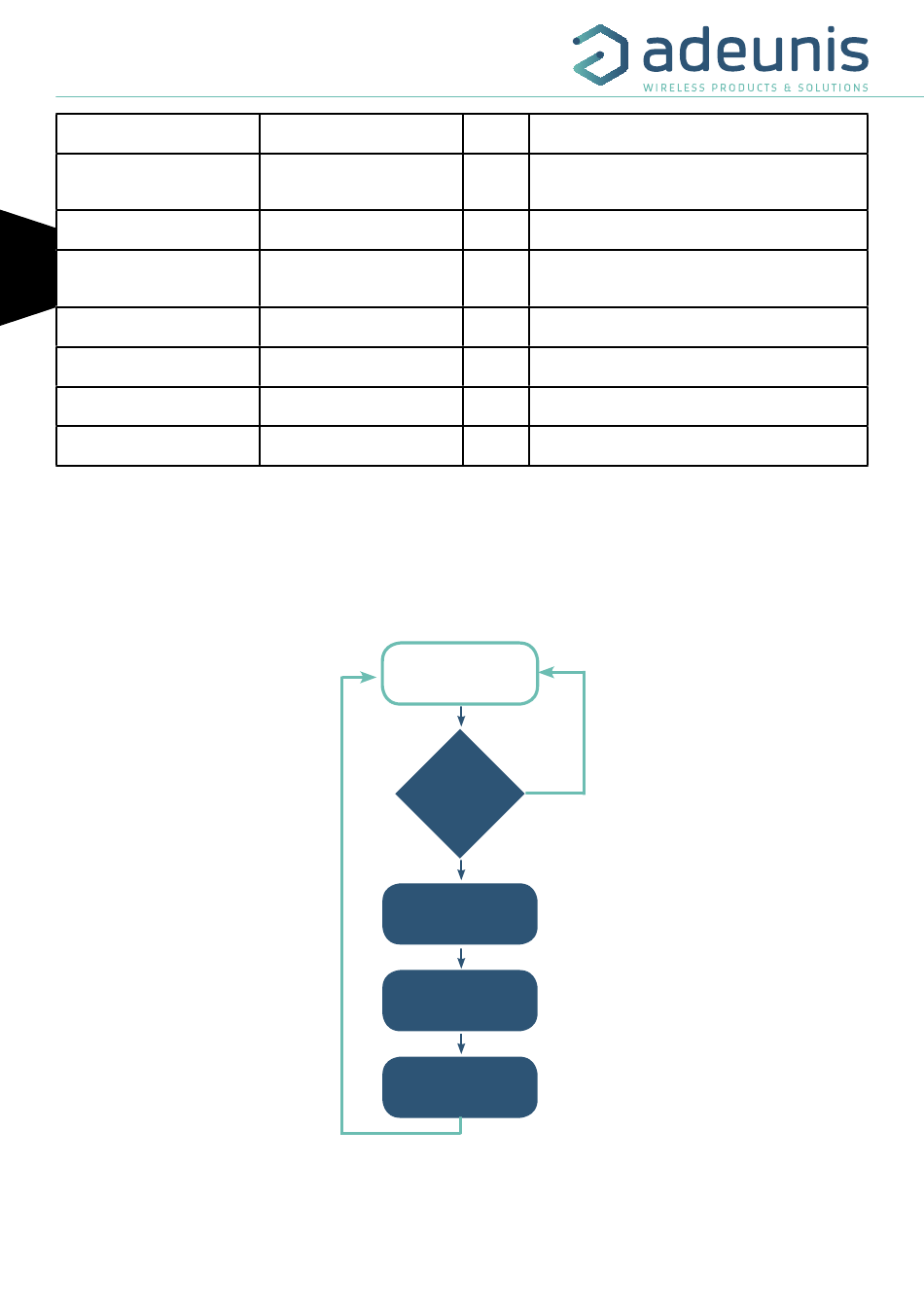

selon le schéma suivant :
Ce déclenchement peut se faire sur front montant, front descendant ou les 2. Un anti-rebond configurable est
présent sur chaque entrée TOR.
L'entrée TOR1 est associée à la voie A et l'entrée TOR2 à la voie B.
Les paramètres associés à ce mode de fonctionnement sont :
•
La période de transmission (égale à zéro dans ce cas d'usage) (registre 301)
•
La présence et type de capteur externe (registres 320 et 322).
•
La configuration des évènements (registres 321 et 323).
La liste complète des registres se trouve au paragraphe 3.4.
Décimal
Décimal
Décimal
Décimal
Décimal
Décimal
Décimal
Décimal
Produit en veille
Changement
sur entrée
Mesure entrée A
(si activée)
Mesure entrée B
(si activée)
Envoi trame 0x42
1 200
La valeur du seuil haut de la voie A est :
000
1 200 000x10=12 000 000nA soit 12mA
100
La valeur de l'hystérésis du seuil haut de la
000
voie A est : 100 000x10=1 000 000nA soit
1mA
600
La valeur du seuil bas de la voie A est :
000
600 000x10=6 000 000nA soit 6mA
100
La valeur de l'hystérésis du seuil bas de la
000
voie A est : 100 000x10=1 000 000nA soit
1mA
8 000
La valeur du seuil haut de la voie B est :
000
8 000 000µV soit 8V
1 000
La valeur de l'hystérésis du seuil haut de la
000
voie B est : 1 000 000µV soit 1V
3 000
La valeur du seuil bas de la voie B est : 3 000
000
000µV soit 3V
1 000
La valeur de l'hystérésis du seuil bas de la
000
voie B est : 1 000 000µV soit 1V
Non
TOR ?
Oui
Page
20
of 86
