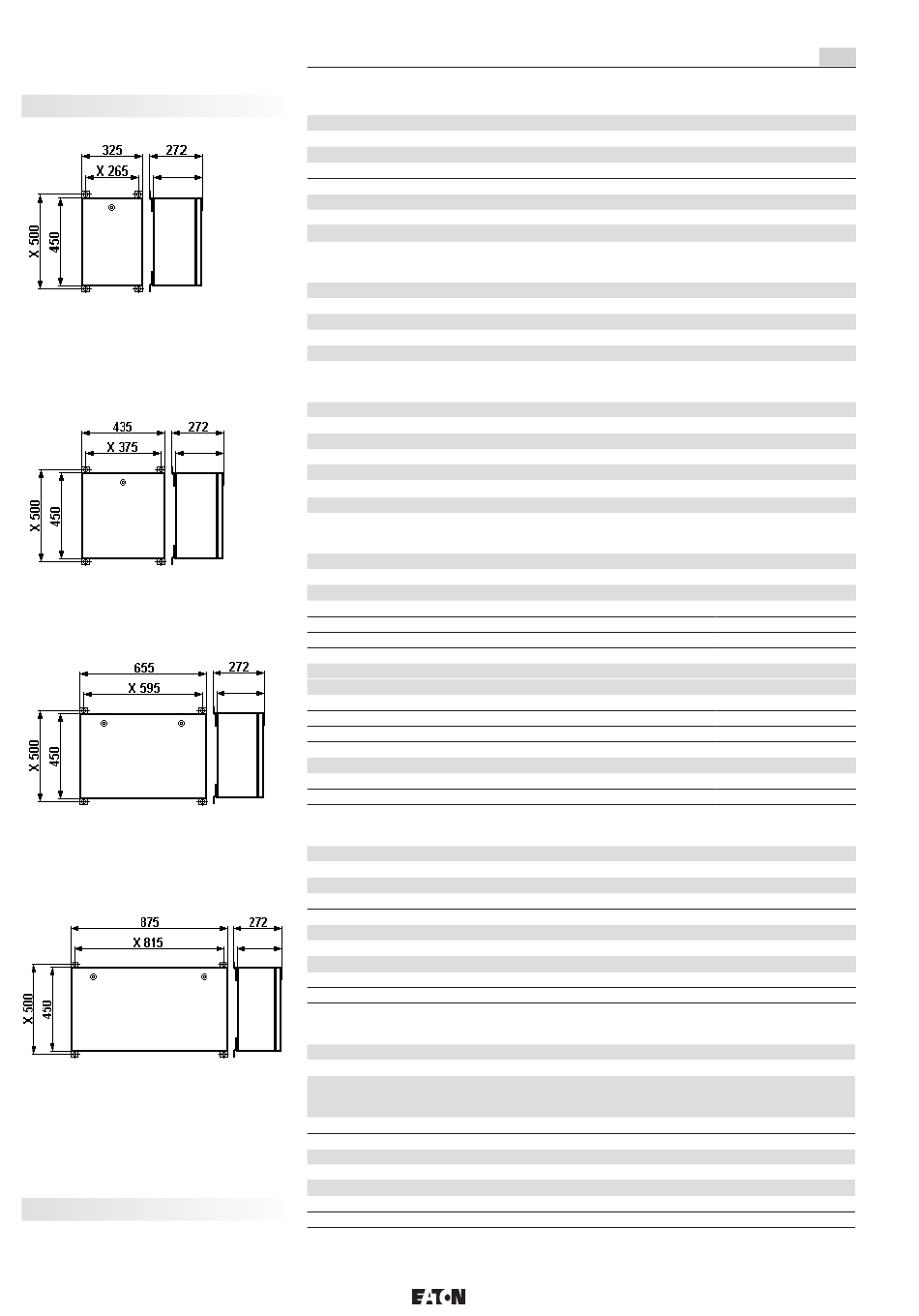

Dimensions boites de jeu de barres
258
Boite de jeu de barres GHG 758 1
258
Boite de jeu de barres GHG 758 2
Boite de jeu de barres GHG 758 3
Boite de jeu de barres GHG 758 04
X = dimensions de fixation
22
Boites de bornes et boites de jeu de barres, interrupter,
type GHG 75.; Exko...; pour atmosphères explosives
1.4

Bouton-poussoir et interrupteur

Attestation d'examen CE:
Tension nominale:
Courant nominal maximum:
Puissance de coupure AC 15:
Puissance de coupure DC 13:
Modèle à pointes de contact or:
Borne de connexion:
Poids:
1.5

Lampe de signalisation

Attestation d'examen CE:
Tension nominale:
Puissance émise:
Borne de raccordement:
Poids:
1.6 Potentiomètre
Attestation d'examen CE:
Tension nominale:
Puissance émise:
Domaine de rotation:
Echelle:
Borne de raccordement:
Poids:
1.7

Instrument de mesure AM45/AM72

Attestation d'examen CE (de type):
Mécanisme de mesure:
Justesse:
Gamme de surcharge:
Etendue de mesure:
258
L :
i
C :
i
U :
i
I :
i
Borne de raccordement:
Poids, AM 45:
Poids, AM 72:
1.8

Commutateur de commande Ex 23

Attestation d'examen CE:
Tension nominale:
Courant nominal maximum:
Puissance de coupure AC 15:
Puissance de coupure DC 13:
Fusible de court-circuit adm. placé en amont:
258
Modèle à pointes de contact or:
Borne de raccordement:
Poids:
1.9

Commutateur de commande Ex 29

Attestation d'examen CE:
Tension nominale:
Courant nominal:
Puissance de coupure AC 15:
Puissance de coupure DC 13:
Fusible de court-circuit adm. placé en amont:
Modèle à pointes de contact or:
Bornes de raccordement:
Poids:
IBExU14ATEX1030 U
jusqu'à 500 V
16 A
250 V / 6 A 500 V / 4,0 A
24 V / 6 A 60 V / 0,8 A
400 mA maxi
2 x 1,0 – 2,5 mm²
env. 0,15 kg
IBExU12ATEX1047 U
12 - 240V AC / 20 - 250V AC /12 - 110V DC
0,6 W
2 x 1,0 – 2,5 mm²
env. 0,15 kg
IBExU14ATEX1030 U
jusqu'à 250 V
1 W
270°
0 - 100%
2 x 1,0 – 2,5 mm²
env. 0,15 kg
BVS 14 ATEX E 125 U
ferromagnétique Ex -e magnéto-électrique Ex ib II
Classe 2,5 Classe 1,5
10 fois à 25 sek. 10 fois à 5 sek.
25 fois à 4 sek.
50 fois à 1 sek
lecture 1:1,5
n / 1 A 0 – 20 mA
0 - 25 A direkt 4 – 20 mA
– 0,1 mH maxi
– 0,1 nF maxi
– 30 V maxi
– 150 mA maxi
2 x 1,5 - 4 mm²
0,35 kg
0,40 kg
BVS 13 ATEX E 107 U
jusqu'à 500 V
10 A
230 V / 6 A 400 V / 4,0 A
24 V / 2 A 230 V / 0,5 A
16 A/gG à 500V
400 mA maxi
2 x 0,5 – 2,5 mm²
1 étage 2 étages
env. 0,20 kg env. 0,35 kg
BVS 14 ATEX E 119 U
jusqu'à 500 V
16 A
Pour un courant nominal supérieur à 12A -
section transversale ≥ 2,5mm²
230 V / 6 A 400 V / 4,0 A
24 V / 2 A 230 V / 0,5 A
20 A/gG à 500 V
400 mA maxi
2 x 0,5 - 2,5 mm² ou en 1 x 1,0 - 6,0 mm²
1 étage 2 étages
env. 0,25 kg env . 0,40 kg
F
110 V / 0,5 A
3 étages
env . 0,55 kg
