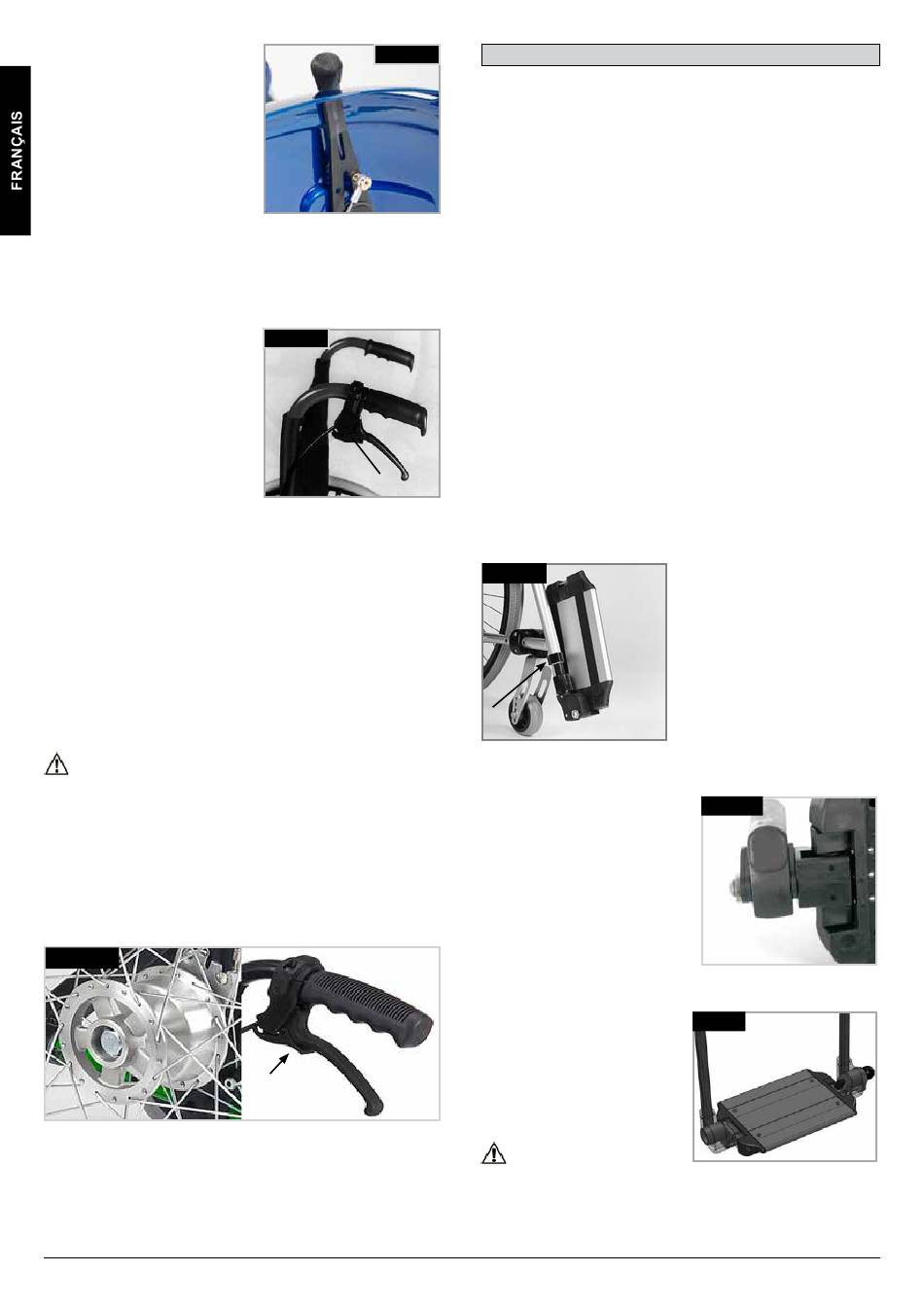

Palette - Quickie Life RT Notice D'utilisation

Frein d'immobilisation Safari
(Fig. 6.7)
Frein d'immobilisation Safari
(intégré au protège-vêtement) :
Les Freins d'immobilisation Safari
sont actionnés en poussant le
levier vers l'avant (à l'opposé du
corps du patient).
Pour relâcher le frein, tirez le levier
en direction de l'utilisateur.
Frein de l'accompagnateur (Fig.
6.8)
Le frein de l'accompagnateur est
composé du frein d'immobilisation
Safari et d'un levier de freinage
supplémentaire activé par
l'accompagnateur.
Le levier se trouve au niveau de la
poignée de poussée ; il permet de
bloquer le frein d'immobilisation
Safari.
Freins à tambour
Les freins tambour permettent à l'accompagnateur de freiner en
toute sécurité et de manière aisée.
Ils peuvent être également montés avec un levier de
verrouillage (1) pour éviter qu'ils ne se desserrent
accidentellement.
Vous devez entendre le clic du levier de blocage lors de son
enclenchement.
Le gonflage des pneus n'a aucune incidence sur les freins
tambour (Fig. 6.9).
AVERTISSEMENT !
• Ne confiez le réglage du frein tambour qu'à un revendeur.
• Actionnez toujours les 2 freins simultanément pour garantir
une direction de conduite contrôlée.
• Les freins tambour sont un moyen de freinage dynamique
destiné exclusivement à immobiliser le fauteuil roulant durant
son déplacement.
• Enclenchez toujours les freins d'immobilisation pour les arrêts
de courte ou longue durée et lorsque vous montez ou
descendez du fauteuil.
Fig. 6.9
42
Fig. 6.7
Fig. 6.8
1
1

Palette

Palette - Aluminium
Il existe plusieurs types de repose-pied.
Ces palettes se rabattent pour monter et descendre plus
facilement du fauteuil.
Longueur de la jambe inférieure (Fig. 6.10)
En enlevant les vis de réglage (1), vous pouvez régler la
longueur de jambe inférieure. Dévissez la vis de réglage, puis
réglez la palette à la hauteur désirée sur le montant.
Revissez les vis de réglage (Voir la section sur la force de
torsion). Vérifiez que le joint en plastique est bien positionné
sous la vis de réglage.
Les vis sont serrées en usine à l'aide d'un frein-filet. Elles
peuvent être ajustées 5 fois maximum après leur installation
initiale. Au bout de 5 fois, il convient de les remplacer ou de les
serrer à nouveau à l'aide d'un frein-filet à un couple de serrage
moyennement élevé.
Palette - Aluminium
Il existe plusieurs types de repose-pied.
Ces palettes se rabattent pour monter et descendre plus
facilement du fauteuil.
Fig. 6.10
1
Réglage de la largeur du repose-
pieds en aluminium
Si vous devez régler la largeur du
repose-pieds, dévissez la vis (1),
placez 1, 2 ou 3 entretoises (2) à
l'intérieur ou à l'extérieur selon la
largeur désirée et revissez la vis,
(Fig. 6.11).
Repose-pied (6.12)
Lorsqu'elle est abaissée, la
palette est automatiquement
verrouillée. Pour la relever, tirez le
bouton de libération 1. Pour
conserver la position
déverrouillée, tirez le bouton de
libération 1, puis pivotez-le.
AVERTISSEMENT :
Pensez à ré-enclencher le système pour bénéficier de sa pleine
fonctionnalité.
Fig. 6.11
Fig. 6.12
1
Life RT Rev.E
