Palette - Quickie Life R Notice D'utilisation

Palette

Palette - Aluminium
Il existe plusieurs types de
repose-pied.
Ces palettes se rabattent pour
monter et descendre plus
facilement du fauteuil.

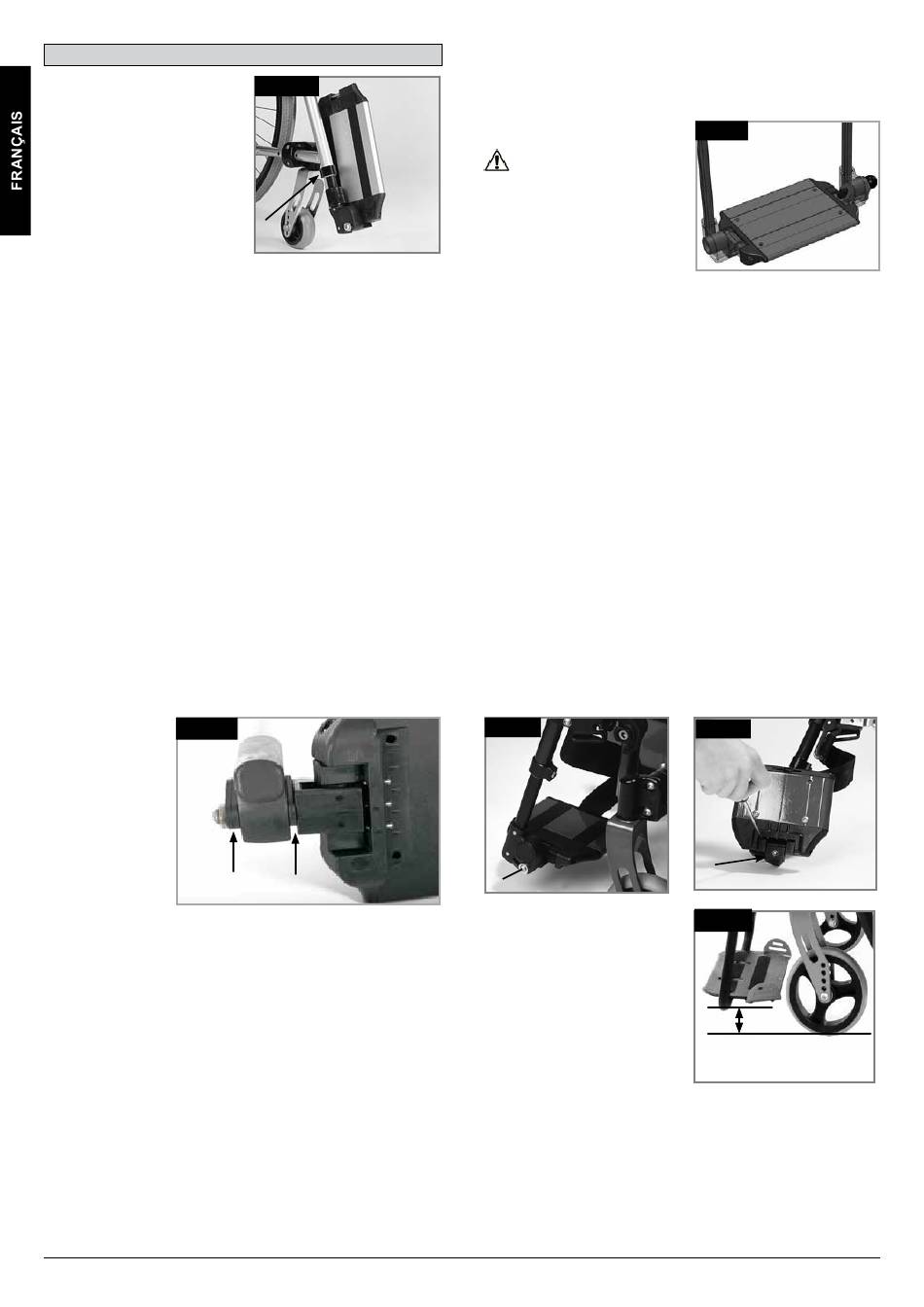

Longueur de la jambe inférieure (Fig. 6.7)
En enlevant les vis de réglage (1), vous pouvez régler la
longueur de jambe inférieure. Dévissez la vis de réglage, puis
réglez la palette à la hauteur désirée sur le montant.
Revissez les vis de réglage (Voir la section sur la force de
torsion). Vérifiez que le joint en plastique est bien positionné
sous la vis de réglage.
Vérifiez que le joint en plastique est bien positionné sous la vis
de réglage.
Palette - Aluminium
Il existe plusieurs types de repose-pied.
Ces palettes se rabattent pour monter et descendre plus
facilement du fauteuil.
Ajustements de la largeur des repose-pieds
Si vous devez régler la largeur du repose-pieds, dévissez la vis
(1), placez 1, 2 ou 3 entretoises (2) à l'intérieur ou à l'extérieur
selon la largeur désirée et revissez la vis, (Fig. 6.8).
Fig. 6.8
Palette réglable en angle
La palette se rabat pour monter et descendre plus facilement du
fauteuil, (Fig. 6.9).
Vous pouvez modifier l'angle d'inclinaison de la plaque par
rapport au sol.
Serrez la vis (1) sur la partie extérieure. Après avoir desserré
les clips (2), vous pouvez régler la palette sur trois positions
différentes, à la fois vers l'avant et vers l'arrière. La vis de
réglage (3) permet de placer la palette en position horizontale.
Pour cela, la palette doit être relevée. Après avoir procédé à
vos réglages, vérifiez toujours d'avoir bien revissé toutes les vis
(voir la section sur la force de torsion). Veillez à toujours
conserver l'écart minimum de 25 mm avec le sol (Fig. 6.10 -
6.12).
38
Fig. 6.7
1
1
2
Verrouillage de la palette (Fig. 6.9)
Lorsqu'elle est abaissée, la palette est automatiquement
verrouillée. Pour la relever, tirez le bouton de libération 1. Pour
conserver la position déverrouillée, tirez le bouton de libération
1, puis pivotez-le.
AVERTISSEMENT :
Pensez à ré-enclencher le
système pour bénéficier de sa
pleine fonctionnalité.
Palette - Composite
Palettes :
Les repose-pieds peuvent être rabattus pour monter et
descendre plus facilement du fauteuil.
Longueur de la jambe inférieure :
Pour les utilisateurs de grande taille, la palette peut être
abaissée à la position désirée à l'aide des vis. Il suffit pour cela
de dévisser les vis, de placer les tubes à la position désirée,
puis de resserrer les vis (voir la section sur les couples de
serrage).
Il doit également y avoir un minimum de 25 mm entre le repose-
pied et vos talons. (Fig. 6.12)
Elle s'incline également en six angles différents par rapport à
une surface plane.
Resserrez bien la vis (1) située sur l'extérieur (Fig. 6.10).
En enlevant les attaches (2), il devient possible de régler les
palettes en trois positions différentes, vers l'avant comme vers
l'arrière (Fig. 6.11). Pour cela, la palette devra être rabattue
vers le haut, (Fig. 6.12).
Lorsque vous avez terminé, n'oubliez pas de bien revisser
toutes les vis (Voir la section sur la force de torsion).
Fig. 6.10
1
Fig. 6.9
1
Fig. 6.11
2
Fig. 6.12
>25 mm
Life R Rev.D
