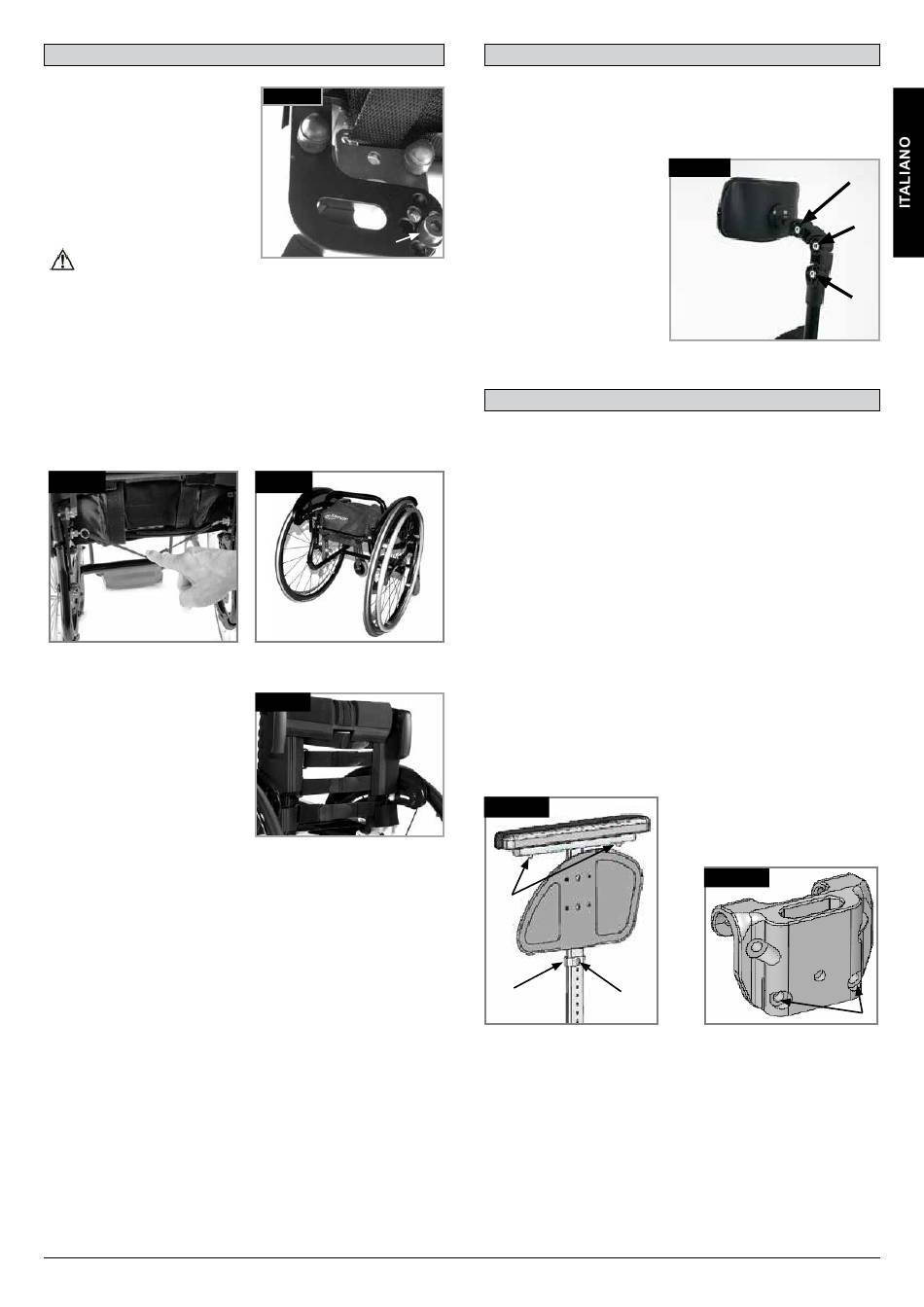

Schienale regolabile in angolazione

Schienale fisso ad angolazione
regolabile (Fig. 6.20)
Per regolare lo schienale:
• Rimuovere i bulloni "A" ad
entrambi i lati.
• Ruotare le staffe fino a portarle
nelle posizioni desiderate.
• Inserire nuovamente i bulloni
"A" e stringerli.

ATTENZIONE!

Tutte le viti devono essere montate e strette in modo corretto per
evitare movimenti inaspettati e conseguente perdita dell'assetto
dell'angolazione.
Schienale pieghevole
Sbloccare lo schienale tirando il cordino e spingendo nello
stesso tempo in avanti lo schienale per ripiegarlo. Per riportare
lo schienale nella posizione iniziale, tirarlo indietro il più possibile
fino a bloccarlo in posizione su entrambi i lati (Figg. 6.21 - 6.22).
Fig. 6.21
Telo schienale regolabile
Per regolare la tensione dello
schienale in tela, utilizzare le
apposite cinghie. (Fig. 6.23).
Life R Rev.D
Fig. 6.20
A
Fig. 6.22
Fig. 6.23

Appoggiatesta

Appoggiatesta
L'appoggiatesta (Fig. 6.24) può essere sollevato e spostato
orizzontalmente, in avanti e all'indietro.
Per fare ciò, allentare la vite
(1, 2 o 3).
Ora è possibile regolare
l'appoggiatesta nella
posizione desiderata. Fissare
di nuovo le viti (vedere la
pagina relativa alla coppia di
serraggio).

Spondine

Regolazione dell'altezza del bracciolo
Installazione: inserire il tubo del bracciolo nella sede situata sul
telaio della carrozzina fino al punto di arresto
Regolazione dell'altezza:
Spostare il tubo del bracciolo nella sede.
Per regolare la posizione della staffa di regolazione dell'altezza
(1), estrarre la vite (2) e spostare la staffa nella posizione
desiderata. Inserire la vite e stringerla.
Infilare il tubo del bracciolo nella sede (Fig. 6.24).
Posizione dell'imbottitura del bracciolo:
Per regolare la posizione dell'imbottitura del bracciolo, svitare le
viti (3) e spostare l'imbottitura nella posizione desiderata.
Stringere le viti (Fig. 6.25).
Regolazione della sede del bracciolo
La rigidità della sede del bracciolo può essere regolata (stretta/
allentata) mediante le 2 viti (1) - (Fig. 6.26).
Fig. 6.25
3
1
2
Fig. 6.24
Fig. 6.26
1
2
3
1
