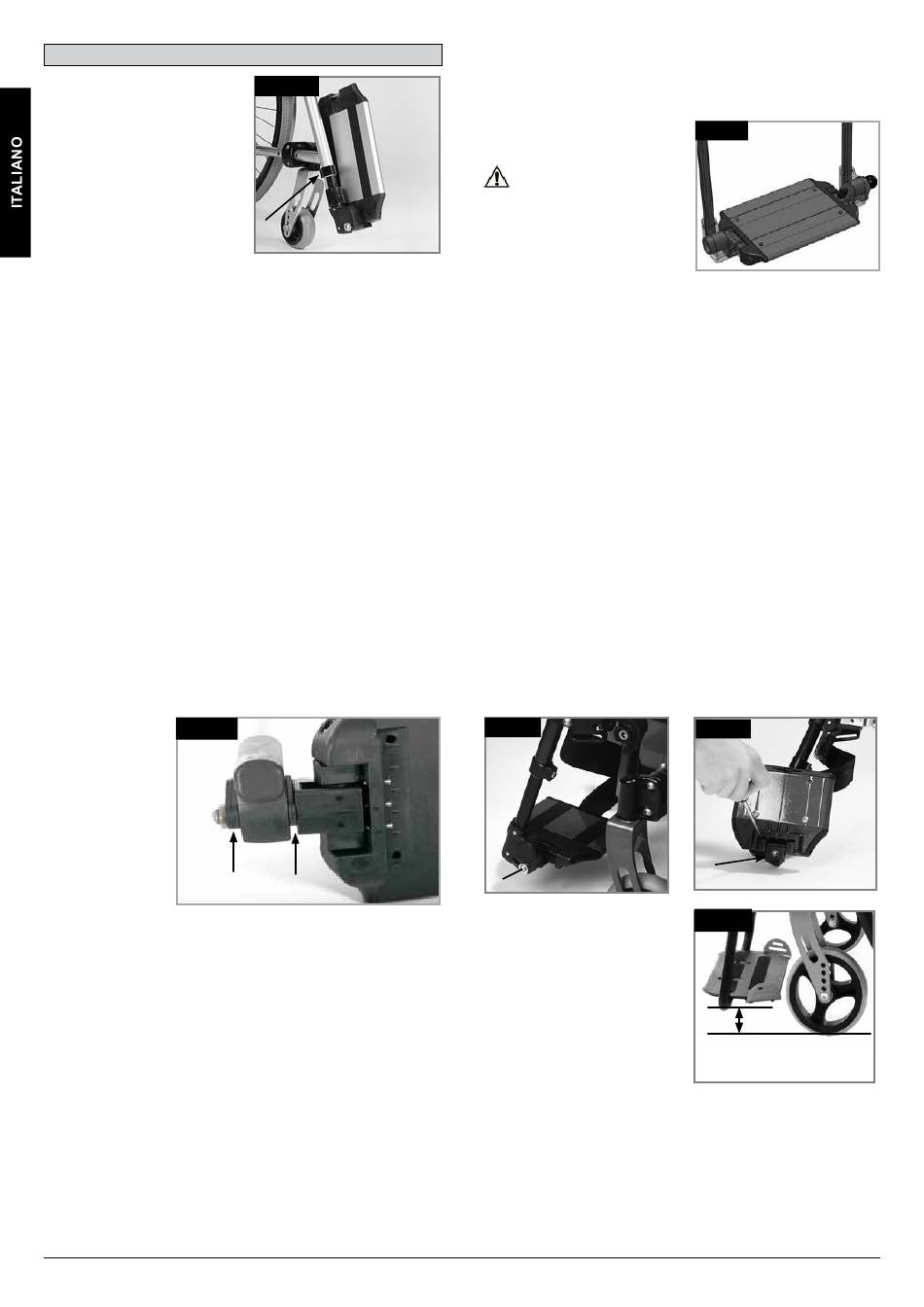

Appoggiapiedi
Pedana - in alluminio
Sono disponibili vari tipi di
pedane
Gli appoggiapiedi possono essere
sollevati per facilitare la salita e la
discesa dalla carrozzina
Lunghezza della pedana (Fig. 6.7)
La lunghezza della pedana può essere regolata svitando la vite
di fermo (1). Allentare la vite di blocco, regolare la lunghezza
del tubo in modo che la pedana si trovi nella posizione
desiderata.
Stringere le viti di blocco (vedere la pagina relativa alla coppia
di serraggio). Controllare che il giunto a pressione in plastica sia
posizionato correttamente sotto la vite di blocco.
Controllare che il giunto a pressione in plastica sia posizionato
correttamente sotto la vite di blocco.
Pedana - in alluminio
Sono disponibili vari tipi di pedane
Gli appoggiapiedi possono essere sollevati per facilitare la salita
e la discesa dalla carrozzina
Regolazione della larghezza degli appoggiapiedi
Per regolare la larghezza dell'appoggiapiedi, allentare la vite (1),
impostare la larghezza desiderata posizionando 1, 2 o 3 (2)
partendo dall'esterno verso l'interno, quindi rimettere le viti, (Fig.
6.8).
Fig. 6.8
Pedana unica regolabile in inclinazione
Gli appoggiapiedi separati possono essere sollevati per
facilitare i trasferimenti in carrozzina, (Fig. 6.9).
Può essere regolata per modificarne l'angolazione rispetto al
terreno.
Stringere la vite (1) all'esterno. Allentando le clip (2) è possibile
spostare la pedana in tre posizioni, in avanti o all'indietro.
Regolando la vite di fermo (3) la pedana può essere portata in
posizione orizzontale. Per fare ciò, la pedana deve essere
sollevata. Dopo ogni regolazione, controllare che tutte le viti
siano ben strette (vedere la pagina relativa alla coppia di
serraggio). Verificare che sia mantenuta la distanza minima da
terra (25 mm) (Fig. 6.10 - 6.12).
58
Fig. 6.7
1
1
2
Blocco della pedana unica (Fig. 6.9)
Quando viene ribaltato verso il basso, l'appoggiapiedi si blocca
automaticamente. Per ribaltarlo verso l'alto è necessario
tirare la manopola di sgancio (1). Per mantenerlo in posizione
sbloccata, ruotare la manopola 1
dopo averla tirata verso l'esterno.
AVVERTENZA:
Per una funzionalità completa,
accertarsi sempre di aver
sbloccato il sistema!
Pedana - in plastica
Pedane:
Le pedane possono essere sollevate per facilitare i trasferimenti
nella carrozzina.
Lunghezza della pedana:
Per gli utenti con gambe lunghe abbassare la pedana all'altezza
desiderata utilizzando le viti. Allentare le viti, sistemare i tubi
nella posizione desiderata, quindi stringere le viti (vedere la
sezione sulle coppie di serraggio).
Devono esserci sempre almeno 25 mm tra la pedana e il
terreno. (Fig. 6.12)
Gli appoggiapiedi possono anche essere inclinati in sei
angolazioni differenti rispetto al suolo.
Stringere bene la vite (1) esterna (Fig. 6.10).
Allentando le clip (2) è possibile regolare l'appoggiapiedi in tre
posizioni differenti, in avanti o all'indietro (Fig. 6.11).
ciò, gli appoggiapiedi devono essere sollevati, (Fig. 6.12).
Dopo le operazioni di regolazione, verificare che tutte le viti
siano ben avvitate (vedere la pagina relativa alle coppia di
serraggio).
Fig. 6.10
1
Fig. 6.9
1
Per fare
Fig. 6.11
2
Fig. 6.12
>25 mm
