Spondine
Braccioli a montante singolo regolabili in altezza
ATTENZIONE!
Non utilizzare le spondine o i braccioli per sollevare o
trasportare la carrozzina.
1. Montaggio
a. Spingere le guide esterne del bracciolo nella sede montata
sul telaio della carrozzina.
b. Il bracciolo si bloccherà automaticamente in posizione.
2. Regolazione dell'altezza
a. Spostare la leva di sblocco per regolare l'altezza (2) nella
seconda posizione.
b. Spingere il supporto del bracciolo verso l'alto o verso il basso
fino all'altezza desiderata.
c. Impostare nuovamente la leva nella posizione di blocco contro
le guide del bracciolo.
d. Spingere il supporto (4) nelle guide fino a bloccarlo in
posizione.
3. Rimuovere il bracciolo
a. Tirare la leva 3 e sollevare tutto il bracciolo.
4. Inserire il bracciolo
a. Infilare nuovamente il bracciolo nel morsetto fino a quando si
blocca in posizione.
Componenti di montaggio per la sede del bracciolo
Regolazione del morsetto del bracciolo
Per stringere o allentare la parte esterna del morsetto del
bracciolo:
1. Allentare le quattro viti di regolazione (D) sui lati del morsetto.
2. Con il bracciolo inserito, stringere il morsetto (E) fino a
raggiungere l'accoppiamento desiderato.
3. Stringere le quattro viti (D). (16,3 Nm)
Regolazione della posizione
1. Svitare le due viti (10) fino ad allentare il morsetto.
2. Fare scorrere la sede del bracciolo nella posizione desiderata.
3. Stringere.

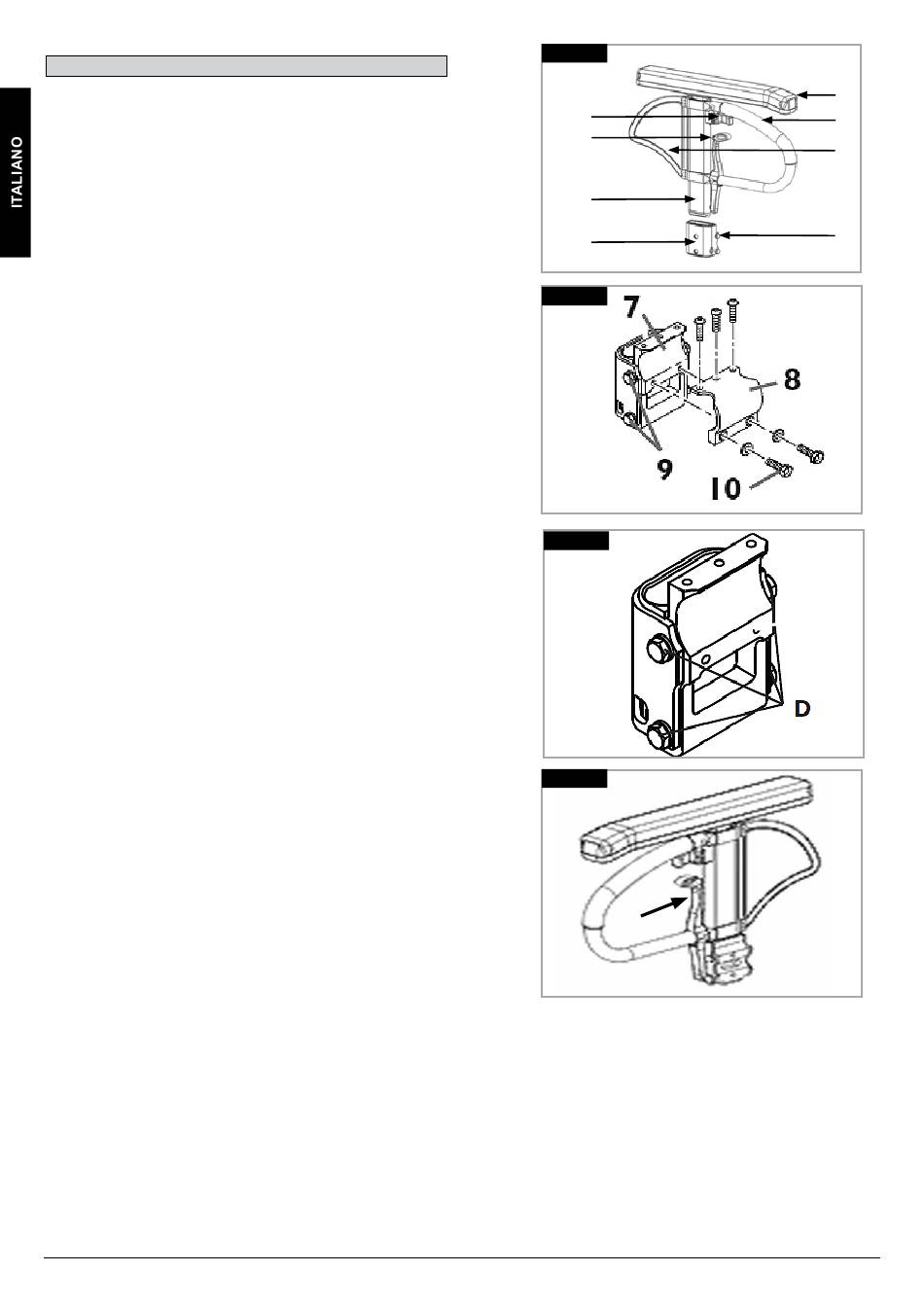

(Fig. 6.27 - 6.30).
1. Guide esterne del bracciolo
2. Regolazione dell'altezza della leva di blocco
3. Leva di blocco
4. Imbottitura del bracciolo
5. Barra per il trasferimento
6. Spondina
7. Ricevitore
8. Morsetto di regolazione
9. Componenti di regolazione della sede
10. Viti del morsetto
62
Fig. 6.27
2
3
1
7
Fig. 6.28
Fig. 6.29
Fig. 6.30
E
4
5
6
9
1
Life R Rev.D
