Spondine
Braccioli a montante singolo regolabili in altezza
ATTENZIONE!
Non utilizzare le spondine o i braccioli per sollevare o
trasportare la carrozzina.
1. Montaggio
a. Spingere le guide esterne del bracciolo nella sede
montata sul telaio della carrozzina.
b. Il bracciolo si bloccherà automaticamente in posizione.
2. Regolazione dell'altezza
a. Spostare la leva di sblocco per regolare l'altezza (2) nella
seconda posizione.
b. Spingere il supporto del bracciolo verso l'alto o verso il
basso fino all'altezza desiderata.
c. Impostare nuovamente la leva nella posizione di blocco
contro le guide del bracciolo.
d. Spingere il supporto (4) nelle guide fino a bloccarlo in
posizione.
3. Rimuovere il bracciolo
a. Tirare la leva 3 e sollevare tutto il bracciolo.
4. Inserire il bracciolo
a. Infilare nuovamente il bracciolo nel morsetto fino a
quando si blocca in posizione.
Componenti di montaggio per la sede del bracciolo
Regolazione del morsetto del bracciolo
Per stringere o allentare la parte esterna del morsetto del
bracciolo:
1. Allentare le quattro viti di regolazione (D) sui lati del morsetto.
2. Con il bracciolo inserito, stringere il morsetto (E) fino a
raggiungere l'accoppiamento desiderato.
3. Stringere le quattro viti (D). (16,3 Nm)
Regolazione della posizione
1. Svitare le due viti (10) fino ad allentare il morsetto.
2. Fare scorrere la sede del bracciolo nella posizione desiderata.
3. Stringere.

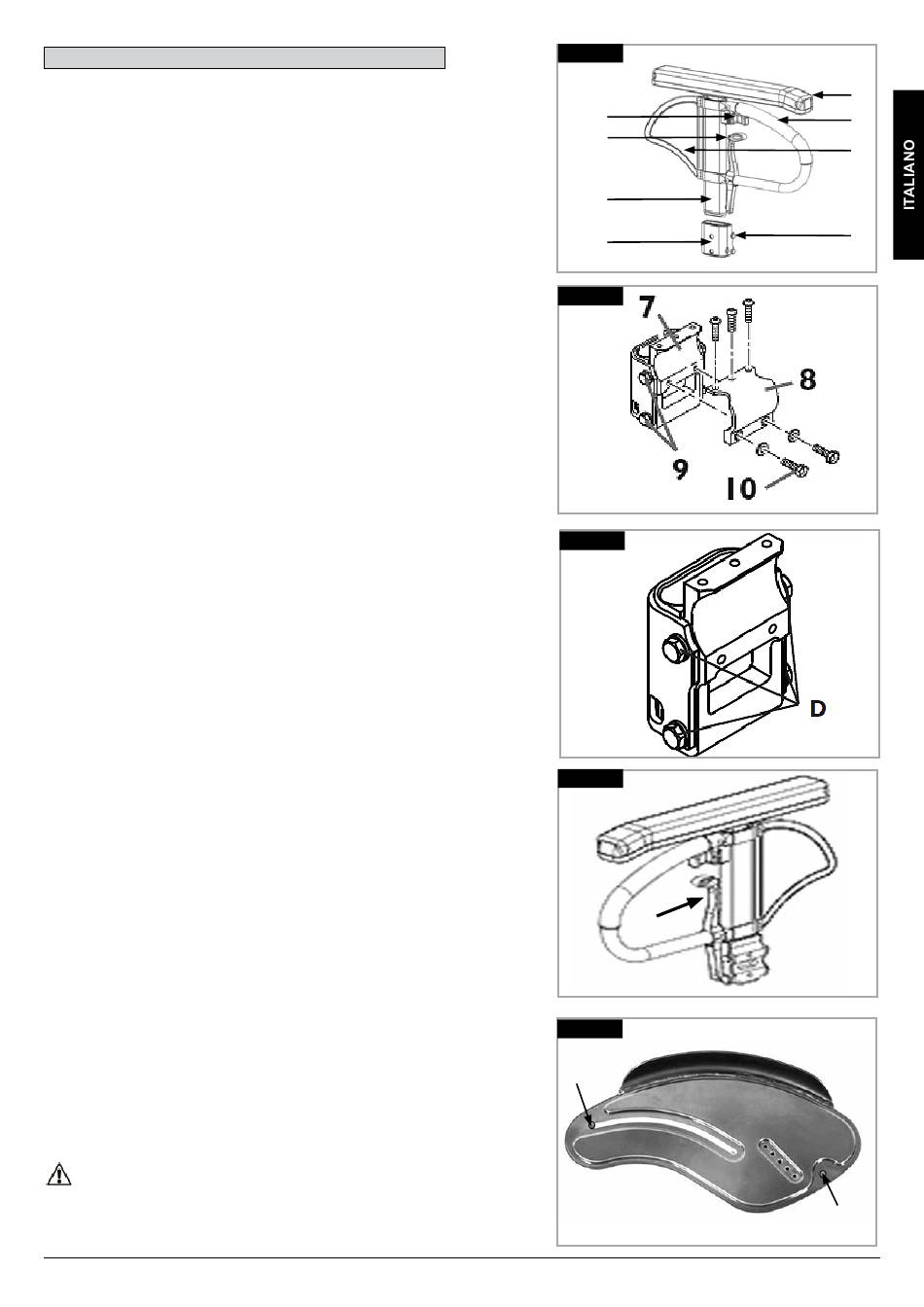

(Fig. 6.31 - 6.34).
1. Guide esterne del bracciolo
2. Regolazione dell'altezza della leva di blocco
3. Leva di sblocco
4. Imbottitura del bracciolo
5. Barra per il trasferimento
6. Spondina
7. Ricevitore
8. Morsetto di regolazione
9. Componenti di regolazione della sede
10. Viti del morsetto
Spondina con proteggiabiti (Fig. 6.35)
Il proteggiabiti evita che gli indumenti vengano sporcati da
schizzi d'acqua. Muovendo la spondina, si può impostare la
posizione in relazione alla ruota posteriore.
Per fare ciò, rimuovere le viti di fissaggio (1 e 2).
Dopo avere impostato la posizione desiderata, stringere
nuovamente le viti (vedere la pagina relativa alla coppia di
serraggio).
ATTENZIONE!
Non utilizzare le spondine o i braccioli per
sollevare o trasportare la carrozzina.
Life RT Rev.E
Fig. 6.31
2
3
1
7
Fig. 6.32
Fig. 6.33
Fig. 6.34
E
Fig. 6.35
1
4
5
6
9
2
