Quickie Life RT Notice D'utilisation page 47

Protège-vêtements
Accoudoirs réglables à montant unique
ATTENTION !
Ne jamais soulever le fauteuil par les accoudoirs ou les
protège-vêtements.
1. Installation
a. Faites glisser le montant de l'accoudoir dans le récepteur
monté sur le châssis du fauteuil.
b. L'accoudoir s'enclenche automatiquement.
2. Réglage de la hauteur
a. Tournez le levier de réglage de la hauteur (2) jusqu'au
deuxième point d'arrêt.
b. Levez ou abaissez la manchette à la hauteur désirée.
c. Refermez le levier en position verrouillée d'origine.
d. Appuyez sur la manchette (4) jusqu'à ce que le montant
s'enclenche en position et émette un clic.
3. Retrait de l'accoudoir
a. Activez le levier 3 et soulevez l'accoudoir complet.
4. Insertion de l'accoudoir
a. Enfoncez le montant de l'accoudoir dans le récepteur,
jusqu'à ce qu'il s'enclenche et émette un clic.
Montage des éléments composant le support de l'accoudoir
Réglage du jeu du récepteur de l'accoudoir
Pour réduire ou élargir le jeu intérieur du support de l'accoudoir :
1. Desserrez les quatre vis (D) situées sur le côté du support.
2. Laissez le montant de l'accoudoir dans le tube récepteur (E)
et ajustez le serrage jusqu'à obtention du réglage souhaité.
3. Resserrez les quatre vis (D). (144 pouces / lbs, 16,3 Nm)
Réglage de la position
1. Dévissez les deux vis de serrage (10) jusqu'à ce que la
mâchoire soit desserrée.
2. Régler le tube récepteur de l'accoudoir à la position désirée.
3. Revissez.

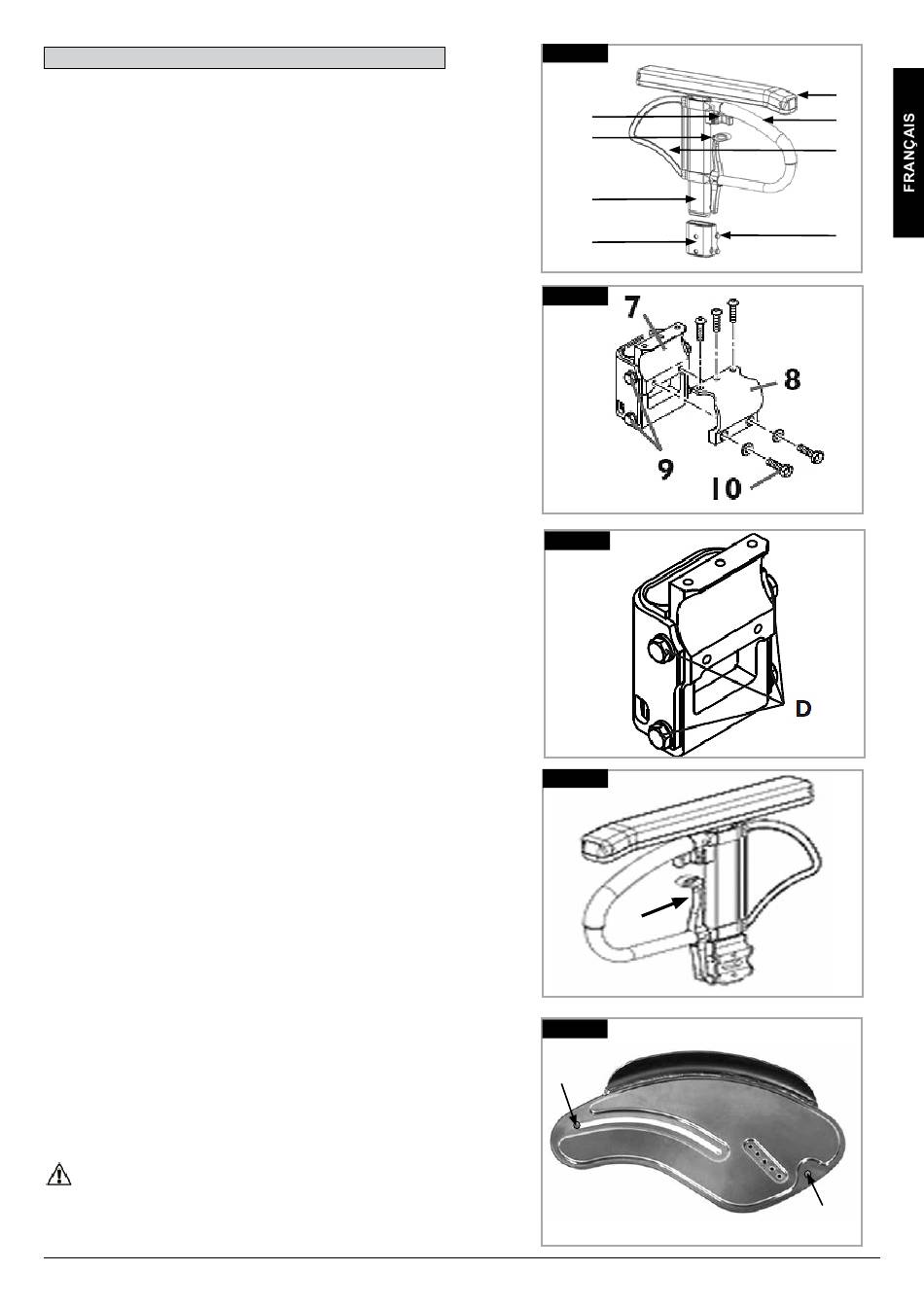

(Fig. 6.31 - 6.34).
1. Montant de l'accoudoir
2. Levier de réglage de la hauteur
3. Levier de déverrouillage
4. Manchette de l'accoudoir
5. Barre de transfert
6. Protège-vêtement
7. Récepteur
8. Mâchoire de réglage
9. Vis de réglage du récepteur d'accoudoir
10. Vis de serrage
Protège-vêtement avec garde-boue (Fig. 6.35)
Le garde-boue empêche les vêtements d'être salis par les
projections d'eau. Vous pouvez régler la position par rapport à
la roue arrière en déplaçant le protège-vêtement.
Pour cela, retirez les vis de fixation (1 et 2).
Après avoir réglé le protège-vêtement à la position désirée,
resserrez les vis (reportez-vous à la page des couples de
serrage).
ATTENTION !
Ne jamais soulever le fauteuil par les accoudoirs ou les
protege-vêtements.
Life RT Rev.E
Fig. 6.31
2
3
1
7
Fig. 6.32
Fig. 6.33
Fig. 6.34
E
Fig. 6.35
1
4
5
6
9
2
47
