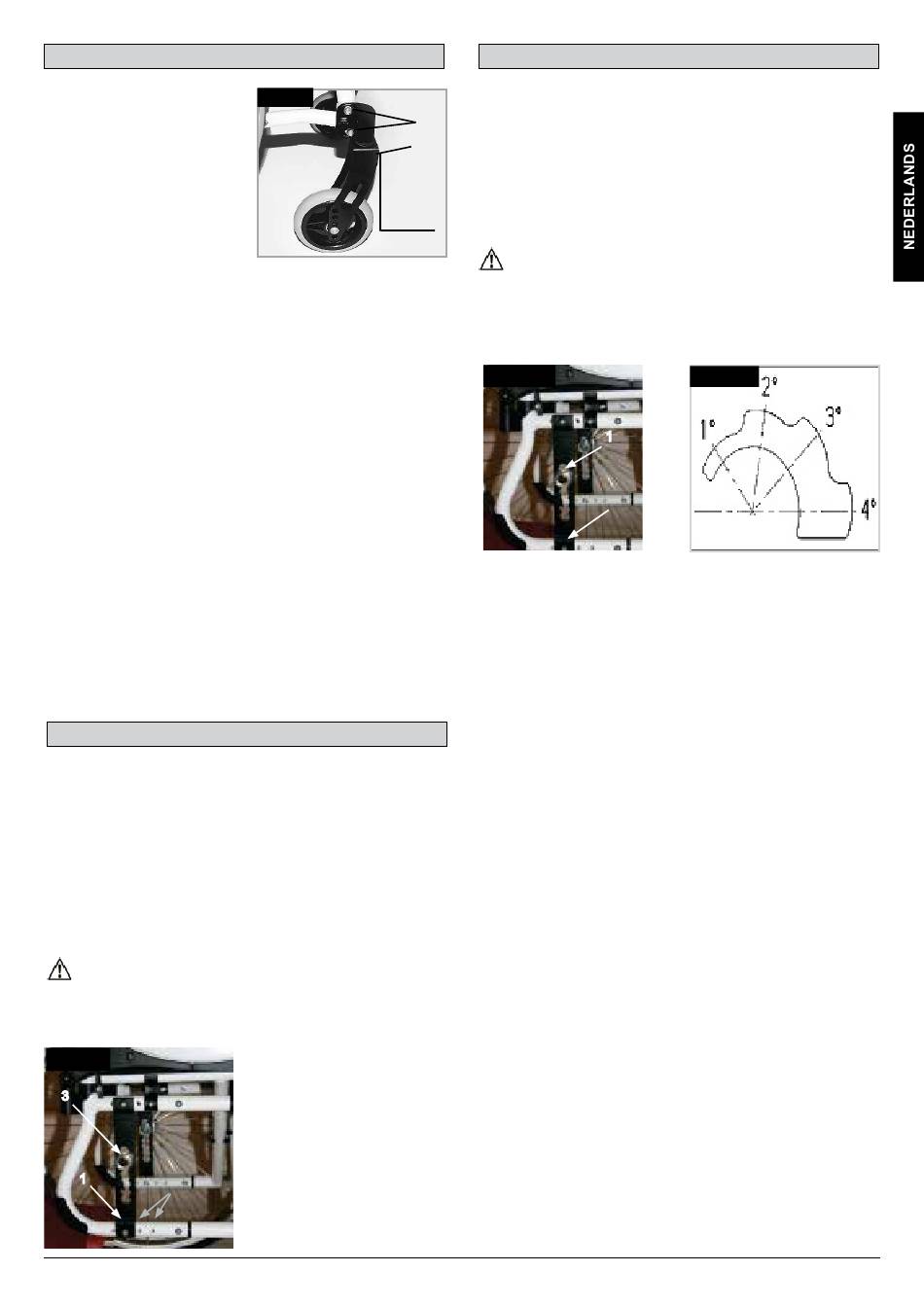

Zwenkwiel

Zwenkwiel, aanpassing
zwenkwiel, zwenkwielvork (Fig.
6.24)
Het kan gebeuren dat de rolstoel
iets afwijkt naar links of naar rechts
of dat de voorwielen wiebelen.
Dat kan door de volgende zaken
komen:
• De voorwaartse en/of
achterwaartse wielbeweging is
niet goed ingesteld.
• De camber is niet goed afgesteld.
• De luchtdruk van het voorwiel en/of van het achterwiel is niet goed;
de wielen draaien niet soepel genoeg.
Om de rolstoel in een rechte lijn te laten rijden, moeten de
zwenkwielen optimaal worden aangepast. U moet de voorwielen
laten afstellen door een erkend dealer.
Telkens wanneer u de positie van het achterwiel hebt laten
veranderen, moet u het balhoofd opnieuw aanpassen en de
wielvergrendelingen controleren. Controleer de instelling van het
verbindingsstuk van het zwenkwiel (1) door er een tekendriehoek
naast te zetten en het van de voorzijde te bekijken. Zorg ervoor
dat het verbindingsstuk in een rechte hoek is ten opzichte van de
vloer. Door de schroeven (2) los te draaien en het verbindingsstuk
te stellen, kunt u de wielen weer instellen naar hun optimale positie,
door de corresponderende tandwielen te stellen. Controleer na
aanpassingen altijd of alle schroeven correct zijn aangedraaid (zie
ook de pagina betreffende draaikracht/torque).
De schroeven worden in de fabriek met schroefdraadborging
gemonteerd; ze kunnen na montage 5x worden versteld. Hierna
moeten ze worden vervangen of opnieuw met een borgmiddel
van gemiddelde sterkte worden geborgd.

Amputatie asplaat

Amputatie asplaat (Fig. 6.25)
De positie van het zwaartekrachtpunt in combinatie met de
achterwielen is een belangrijke factor voor gemakkelijk en
comfortabel rijden. Er zijn verschillende mogelijkheden. Wanneer
u de asplaat naar de achterste gaatjes van het frame brengt (1),
is de rolstoel heel veilig, maar tegelijkertijd niet zo
manoeuvreerbaar. Wanneer de asplaat verder naar voren wordt
geplaatst, is de rolstoel beter te manoeuvreren.
Door de adapter (3) in de asplaat te veranderen, kan de
zithoogte van de stoel worden aangepast. Controleer na
aanpassingen altijd of alle schroeven correct zijn aangedraaid
(zie ook de pagina betreffende draaikracht/torque).
OPGELET!
Het kan noodzakelijk zijn de remmen en zwenkwielen opnieuw
in te stellen.
Fig. 6.25
2
Life RT Rev.E
Fig. 6.24
2
1
90°

Camber

Camber (Fig. 6.26 - 6.26.1)
De camber van de stoel kan worden aangepast van 1° tot 6°.
Hierdoor krijgt de rolstoel een verhoogde stabiliteit en valt hij niet
weg naar een zijde. Het verbetert tevens het vermogen tot
manoeuvreren.
Draai de schroeven in de asplaat (1) los. Verstel daarna de
adaptor tot de gewenste hoekinstelling. Draai de schroeven
weer vast. (zie de pagina over torque).
Door de wielcamber te verstellen, wordt de totale breedte van de
rolstoel groter (per graad ongeveer 1 mm.).
OPGELET!
Het kan noodzakelijk zijn de remmen en zwenkwielen opnieuw
in te stellen.
Fig. 6.26
2
Fig. 6.26.1
85
