Svinghjul

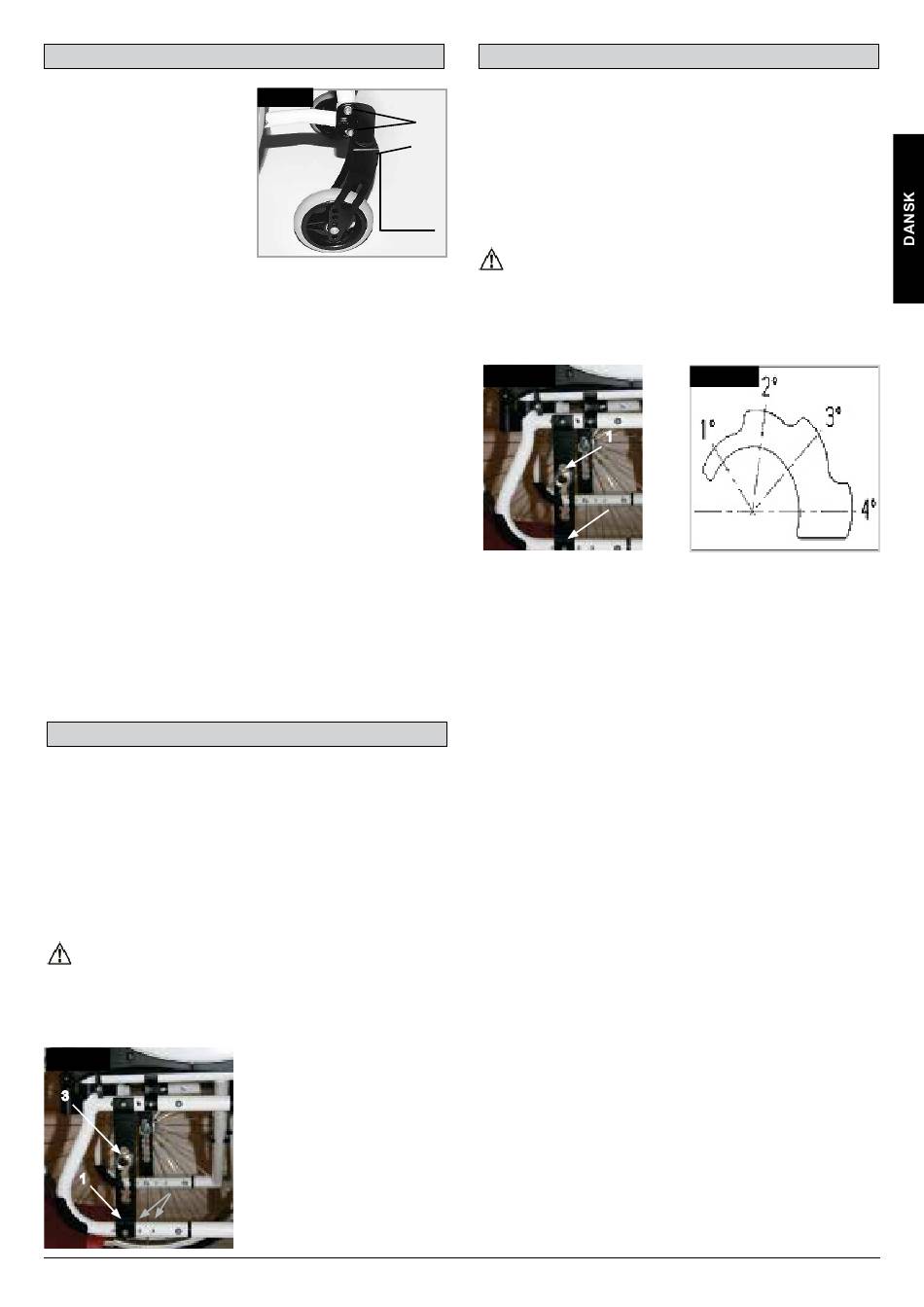

Svinghjul, svinghjulsophæng,
svinghjulsgaffel (Fig. 6.24)
Det kan ske, at kørestolen trækker
en anelse mod højre eller venstre,
eller at svinghjulene slingrer.
Dette kan skyldes følgende:
• Hjulenes forlæns og/eller baglæns
bevægelse er ikke indstillet
korrekt.
• Cambringen er ikke indstillet
korrekt.
• Svinghjulene eller baghjulene har forkert dæktryk; hjulene drejer
ikke, som de skal.
Svinghjulene skal justeres optimalt, for at kørestolen kan køre lige.
Svinghjulene bør altid justeres af en autoriseret forhandler.
Svinghjulsophængene skal genindstilles, og bremserne skal
kontrolleres, hver gang der er foretaget ændringer af baghjulenes
position. Kontrollér, om svinghjulsophænget (1) er indstillet korrekt,
ved at sætte en tegnetrekant ved siden af ophænget og se på det
forfra. Ophænget skal være vinkelret i forhold til kørselsfladen. Ved
at løsne skruerne (2) og flytte ophænget kan man nu genindstille
hjulene i den optimale position ved at justere de tilsvarende tapper.
Sørg for, at alle skruer er spændt korrekt efter justeringen (se siden
vedr. tilspændingsmomenter).
De anvendte skruer er udstyret med gevindlåse på fabrikken, og
kan justeres op til 5 gange efter monteringen. Derefter skal de
udskiftes eller alternativt genmonteres med en gevindlås til en
medium stramhed.

Akselplade

Akselplade (Fig. 6.25)
Tyngdepunktets placering i forhold til baghjulene har stor
betydning for, om kørestolen føles let og bekvem at bruge. Der
findes adskillige placeringsmuligheder. Hvis man flytter
hulpladen bagud (1), så den sidder ud for hullerne i stellet (2), vil
kørestolen være indstillet i en sikker position, men samtidig vil
den være sværere at manøvrere, end når hulpladen er placeret
længere fremme.
Ved at flytte akseladapteren (3) i hulpladen kan man justere
kørestolens sædehøjde. Sørg for, at alle skruer er spændt
korrekt efter justeringen (se siden vedr. tilspændingsmomenter).

VIGTIGT!

Sørg for at justere bremsernes og svinghjulenes indstilling igen,
hvis det er nødvendigt.
Fig. 6.25
2
Life RT Rev.E
Fig. 6.24
2
1
90°

Cambring

Cambring (Fig. 6.26 - 6.26.1)
Kørestolens cambring kan justeres fra 1° til 6°.
Dermed opnås der større stabilitet, så kørestolen er mindre
udsat for at vælte sidelæns, og dette vil gøre kørestolen lettere
at manøvrere.
Skruerne i hulpladen (1) løsnes. Adapteren (2) kan nu justeres,
til den er indstillet i den ønskede vinkel. Derefter skal skruerne
spændes igen (se siden om tilspændingsmoment).
Indstilling af hjulcambringen betyder, at kørestolens samlede
bredde bliver større (for hver grad øges bredden med ca. 1 mm).
VIGTIGT!
Sørg for at justere bremsernes og svinghjulenes indstilling igen,
hvis det er nødvendigt.
Fig. 6.26
2
Fig. 6.26.1
