Zijkanten
In hoogte verstelbare armleuningen, met een stang
bevestigd
LET OP!
Noch de armleuningen, noch de opvulkussens mogen
worden gebruikt om de rolstoel te tillen of te dragen.
1. Bevestiging
a. Duw de buitenste geleiders van de armsteun in de houder
die bevestigd is op het rolstoelframe.
b. De armleuning klemt automatisch vast.
2. Aanpassing hoogte
a. Draai de ontgrendelingshendel voor hoogteaanpassing
(2) naar het tweede stoppunt.
b. Duw de armsteun omhoog of omlaag om de gewenste
hoogte te bereiken.
c. Duw de hendel terug tegen de geleiders van de armsteun
totdat de hendel weer vergrendelt.
d. Duw de armsteun (4) totdat de geleiders goed op hun
plaats klikken.
3. Verwijder de armsteun
a. Gebruik hendel (3) en til de hele armsteun op.
4. Doe de armsteun erin
a. Doe de armsteun terug in de houder, totdat de steun op
zijn plaats klikt.
Bevestigingsonderdelen voor de houder van de armsteun
Aanpassen van de houder van de armsteun.
Om de bevestiging van de buitenste geleiders van de armsteun
strakker of losser in de houder te draaien:
1. Draait u de vier schroeven voor de houder (D) aan beide
zijden van de houder los.
2. Laat de armsteun in de houder (E) zitten en duw de houder
samen, totdat de gewenste instelling is bereikt.
3. Draai de vier schroeven vast (D). (144 in-lbs, 16,3 Nm)
Instelling positie
1. Draai de schroeven (10) los totdat de klem los is.
2. Duw de houder van de armsteun in de gewenste positie.
3. Vastdraaien.

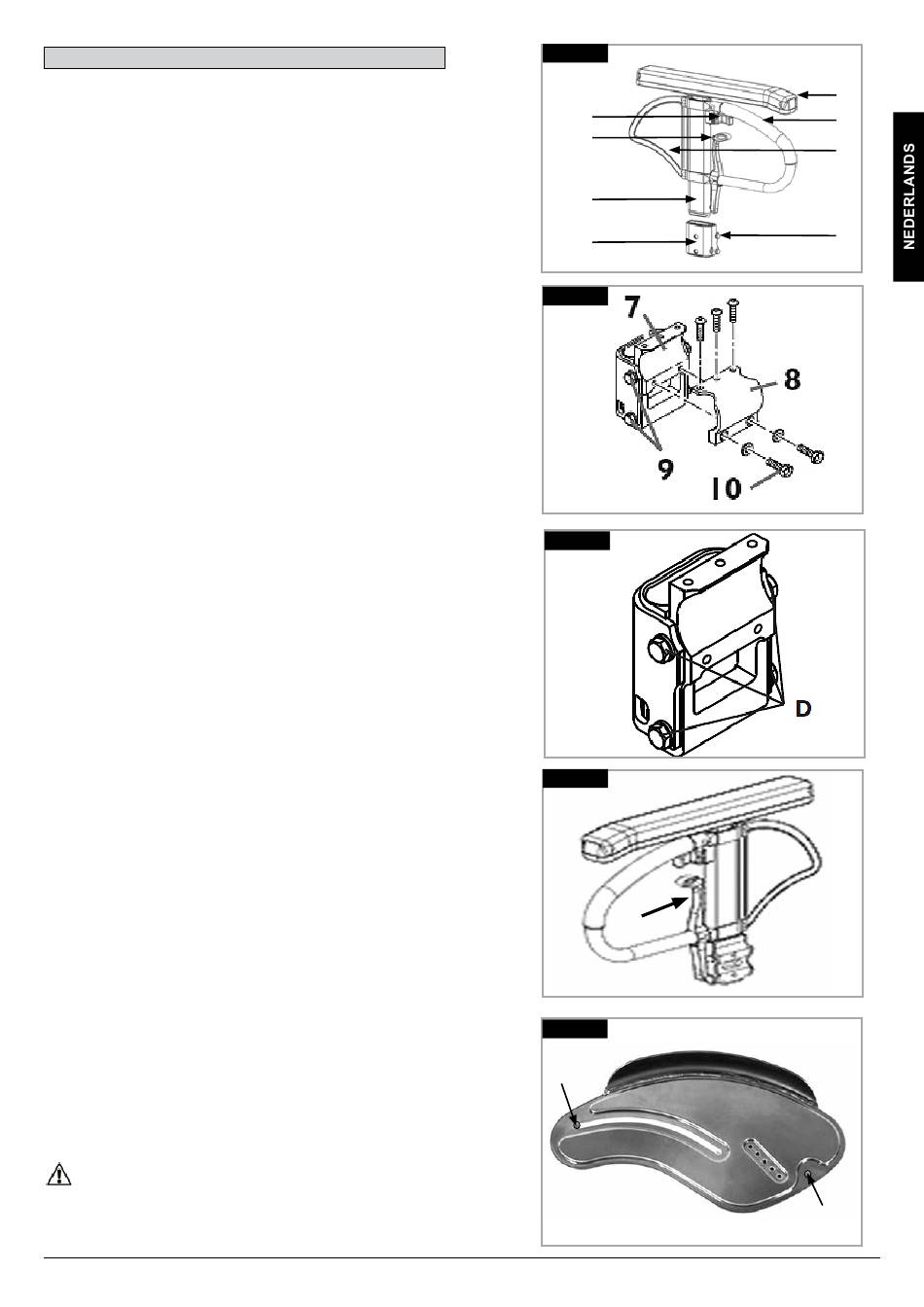

(Fig. 6.31 - 6.34).
1. Buitenste geleiders van de armsteun
2. Instelling van de hoogte van de vergrendelingshendel
3. Ontkoppelingshendel
4. Armsteunkussen
5. Overstapstang
6. Zijkant
7. Houder
8. Stelklem
9. Onderdelen om de houder aan te passen
10. Klemschroeven
Zijkant met kledingbescherming (Fig. 6.35)
Met de kledingbescherming wordt kleding niet vuil door
opspattend water. U kunt de positie ten opzichte van het
achterwiel instellen door de zijkanten te bewegen.
Verwijder hiervoor de schroeven (1 en 2).
Nadat u de zijkanten in de gewenste positie heeft geplaatst,
draait u de schroeven opnieuw aan (zie de pagina betreffende
draaimoment).
OPGELET!
Noch de armleuningen, noch de opvulkussens mogen worden
gebruikt om de rolstoel te
tillen of te dragen
Life RT Rev.E
Fig. 6.31
2
3
1
7
Fig. 6.32
Fig. 6.33
Fig. 6.34
E
Fig. 6.35
1
4
5
6
9
2
