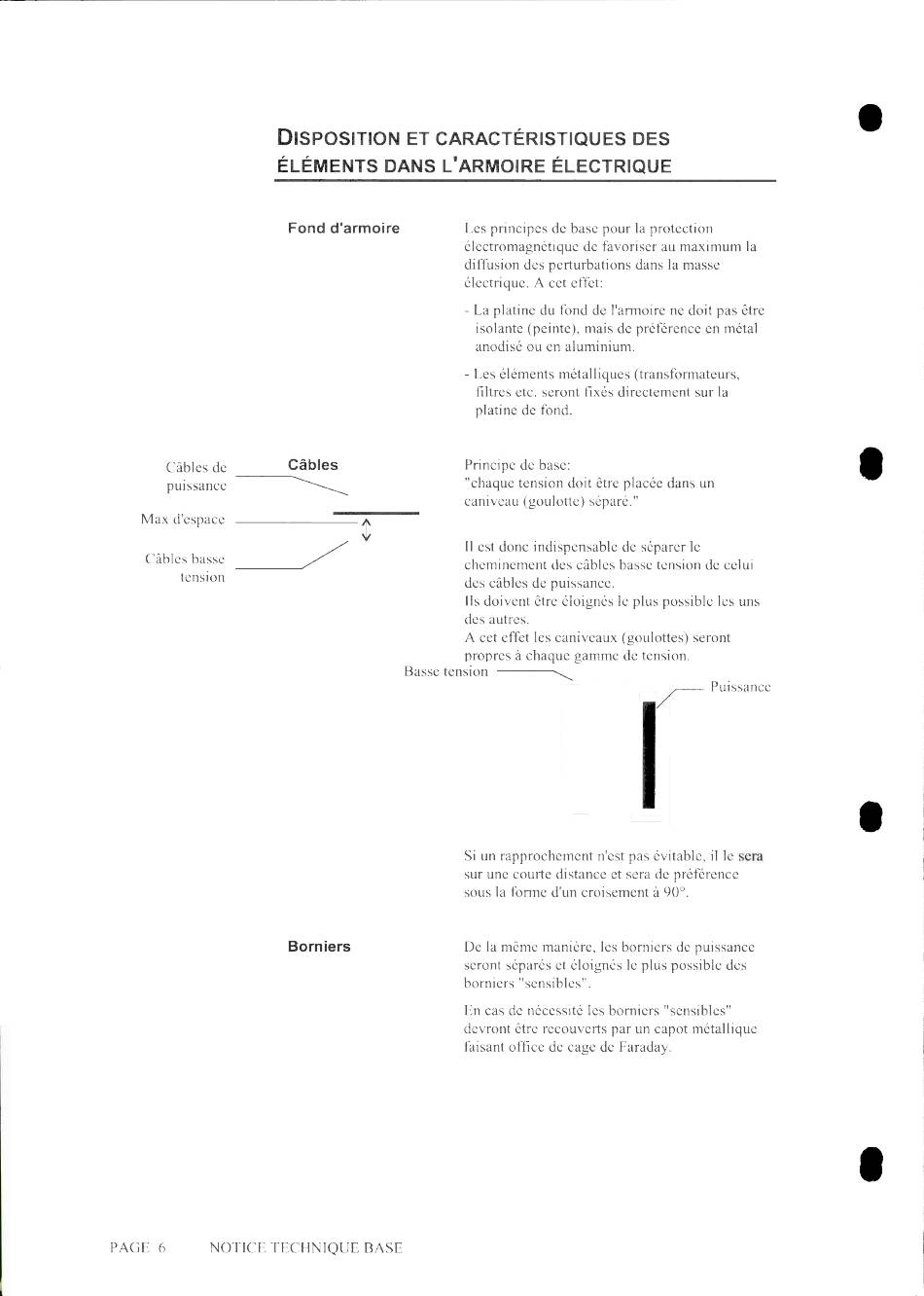

DISPOS1T10N ET CARACTÉRISTIQUES DES
ÉLÉMENTS DANS L!ARMOIRE ÉLECTRIQUE
Fond d'armoíre
Cábles de
Cãbles
puíssance
Max d'espace
sk
Câbles basse
tensíon
Borniers
Les principes de base pour 1a protectíon
électromagnétíque de favoriser au maximum 1a
diffusíon des perturbatíons dans 1a masse
électríque. A cet effet:
- La platíne du fond de 1'armoíre ne doít pas être
ísolante (peínte), maís de préférence en métal
anodísé ou en alumíníum.
- Les éléments métalliques (transformateurs,
filtres etc. seront fixés directement sur la
platíne de fond.
Príncípe de base:
"chaque tensíon doít être placée dans un
caniveau (goulotte) séparé."
[1 est donc índíspensable de séparer 1e
chemínement des câbles basse tensíon de ce1ui
des câbles de puíssance.
11s doívent être éloígnés 1e plus possíble 1es uns
des autres.
A cet effet 1es caniveaux (goulottes) seront
propres à chaque gamme de tensíon.
Basse tensíon ~
~г
Puíssancc
Sí un rapprochement n'est pas évítable, í1 1e sera
sur une courte distance et sera de préférence
sous 1a forme d'un croísement à 90°.
De 1a même manière, 1es borniers de puíssance
seront séparés et éloígnés 1e plus possible des
borniers "sensíbles".
En cas de nécessíté 1es borníers "sensibles"
devront être recouverts par un capot métallíque
faísant offıce de cage de Faraday.
•
•
P A C E 6
NOTICE TECHNIQUE BASE
