Instructions de travail numéro 177
Page 1 sur 3
Sécurité: Zone à risque
biologique
Instrument: StaRRsed
Compact

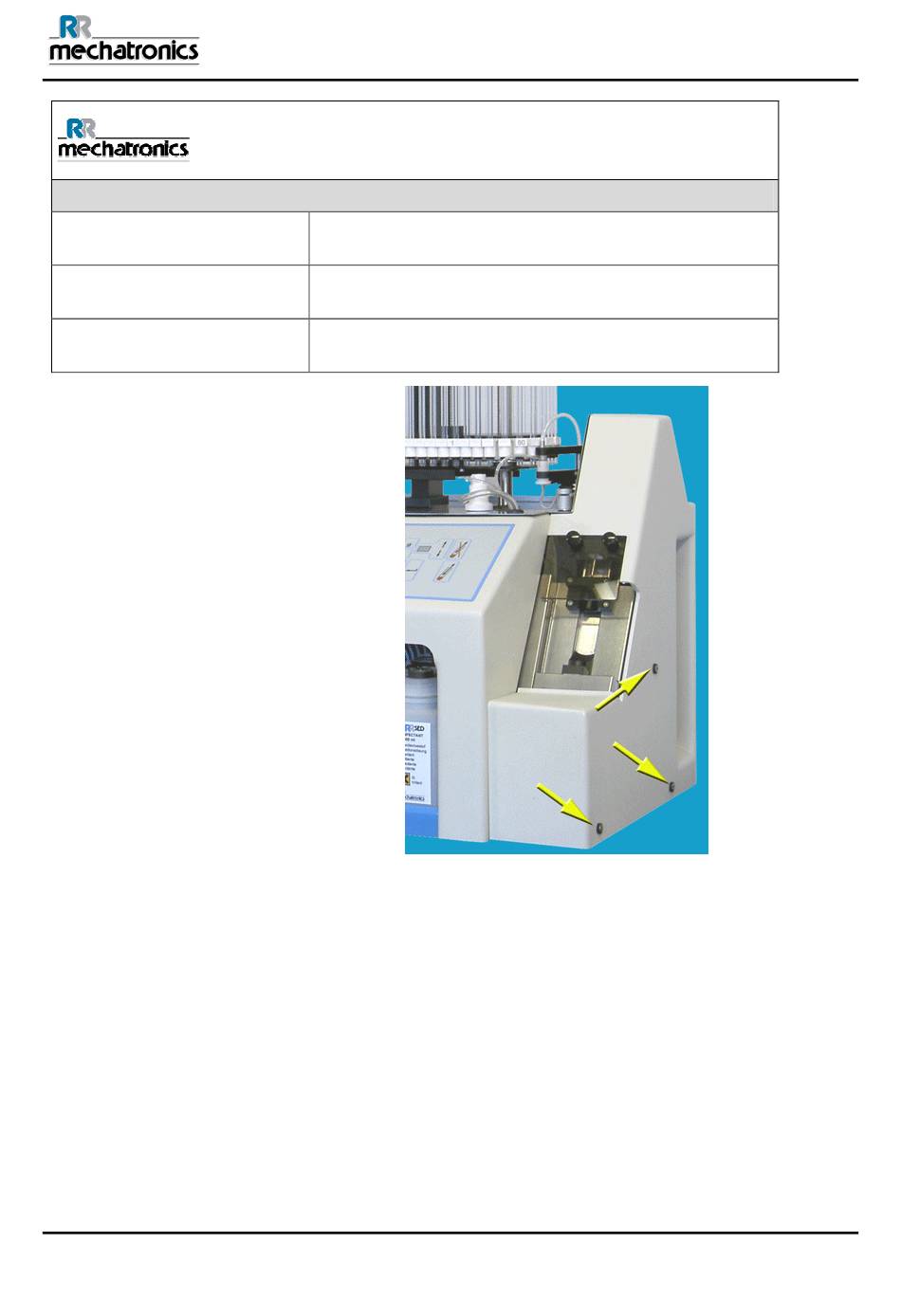

Retrait du capot droit :
1. Mettre le Compact hors tension
(OFF).
2. Desserrez les trois vis.
3. Déplacer le capot latéral vers la
droite.
Retrait des écrans de sécurité :
1. Retirer les deux boutons moletés de
l'écran de sécurité.
2. Retirer l'écran de sécurité de
l'aiguille.(A)
3. Retirer la vis à tête fraisée qui
maintient l'écran de protection ; la vis
est située dans la pièce en T ou la
pièce en Y.
4. Retirer l'écran de protection.(C)
5. Retirer la glissière ESRI050030.(D)
Remplacement d'aiguille :
1. Dévisser manuellement l'aiguille de prélèvement.(E)
2. Repérer chaque tube pour les rebrancher plus facilement sur le bon raccord.
3. Débrancher les tubes de l'aiguille extérieure.
4. Tirer l'intégralité de l'aiguille de prélèvement, avec l'aiguille extérieure, vers le bord avant du
Compact.
L'aiguille extérieure doit être soutenue pour éviter qu'elle ne tombe.
5. Faire glisser la nouvelle aiguille de prélèvement dans l'aiguille extérieure (neuve).
6. S'assurer que l'aiguille de prélèvement est équipée d'un joint torique (neuf) QWLV050003.
7. Installer simultanément une aiguille de prélèvement (neuve) ESRI050909 et l'aiguille extérieure
(neuve) ESRI050901.
8. Serrer l'aiguille de prélèvement. Ne pas trop serrer l'aiguille de prélèvement dans la pièce en T
/ la pièce en Y, au risque sinon d'entraîner une fissuration ou un arrachage du filetage à
l'intérieur du bloc de raccords.
StaRRsed Compact Mode d'Emploi
Version 1.02 MRN-034-FR
Objectif:: Remplacement de l'aiguille de prélèvement
ou de l'aiguille extérieure
Révision: 001, octobre 2012
Instructions d'utilisation StaRRsed Compact
Page 93
