Instructions d'utilisation StaRRsed Compact

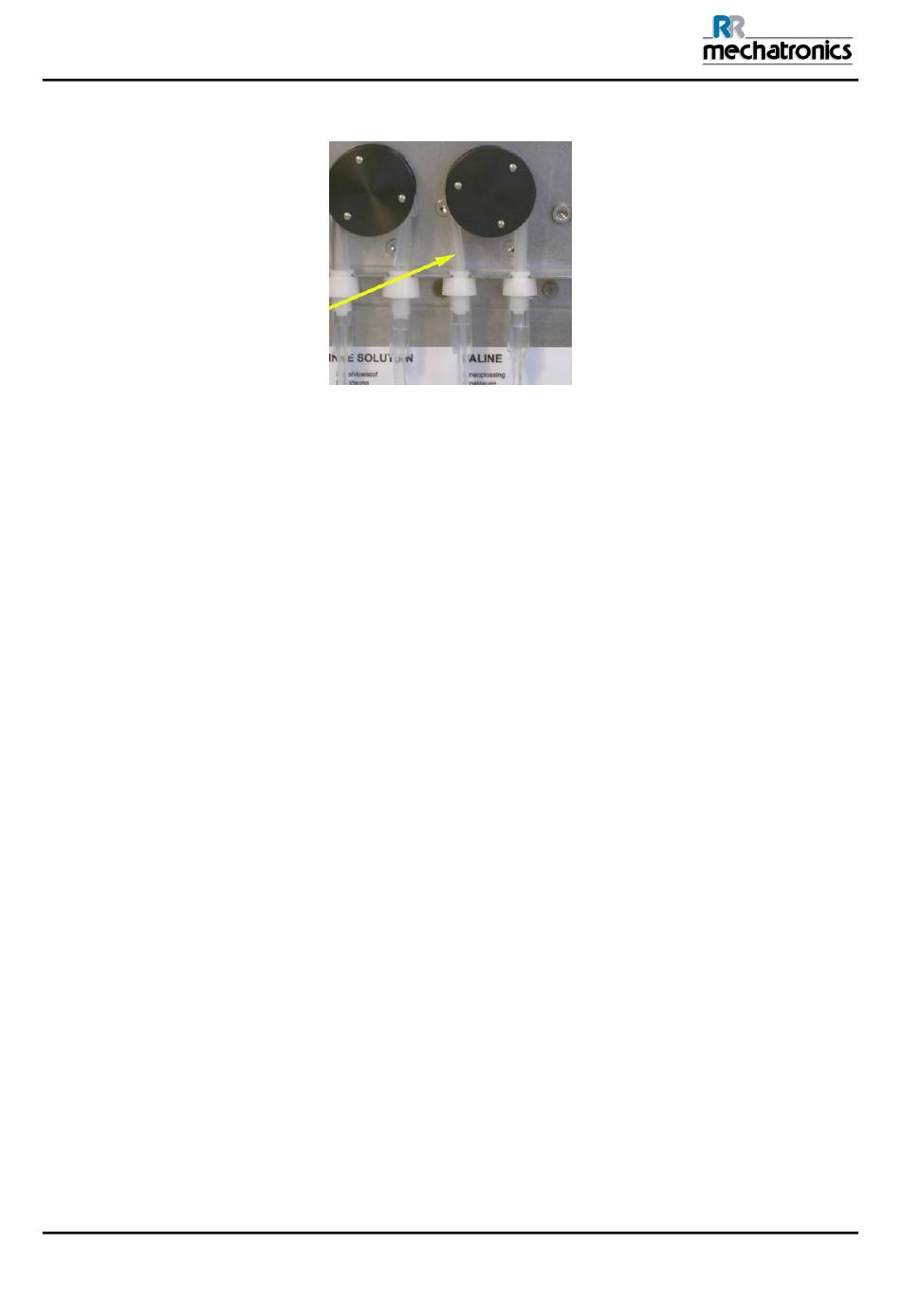

Nouvel ensemble de tube de pompe à solution saline ESRI090902.
Ouvrir le capuchon de gauche.
Remplacement par un tube neuf :
1. Tirer le tube de la pompe légèrement vers le bas et simultanément vers l'avant de l'unité pour
extraire le tube du support de plaque de pompe.
2. Retirer l'ancien tube du rotor de pompe péristaltique.
3. Débrancher les tubes aux deux extrémités des raccords de tube.
4. Brancher les tubes neufs aux deux extrémités des raccords.
5. Placer une extrémité du tube dans le support de plaque de pompe.
6. Tirer le tube neuf jusqu'au rotor de pompe péristaltique.
7. Tirer le tube de la pompe légèrement vers le bas et simultanément vers l'arrière de l'StaRRsed
Compact.
