Remplacer le séparateur liquide
1. Remplacer la section supérieure.
Un peu de graisse à base de silicone sur le bord du séparateur facilitera le montage et
l'ajustement
2. Le cas échéant, remplacer le filtre antibactérien HEPA
(Pour le niveau de maintenance 4 : Remplacer le filtre antibactérien HEPA QWLV040002)
3. Rebrancher le tube silicone sur le raccord de tube inférieur.
4. Soulever le capuchon de gauche.
5. Soulever le tube à vide en acier inoxydable.
6. Insérer le séparateur liquide en le faisant coulisser sur la tablette de support
7. Pousser le séparateur liquide vers l'arrière, en positionnant les connecteurs de capteur dans
les orifices.
8. Relâcher le tube à vide en acier inoxydable.
9. Remplacer le réservoir à déchets
10. Fermer le capuchon de gauche.
Remplacer le filtre antibactérien QWLV040001 sur l'ensemble de bouteille à déchets.

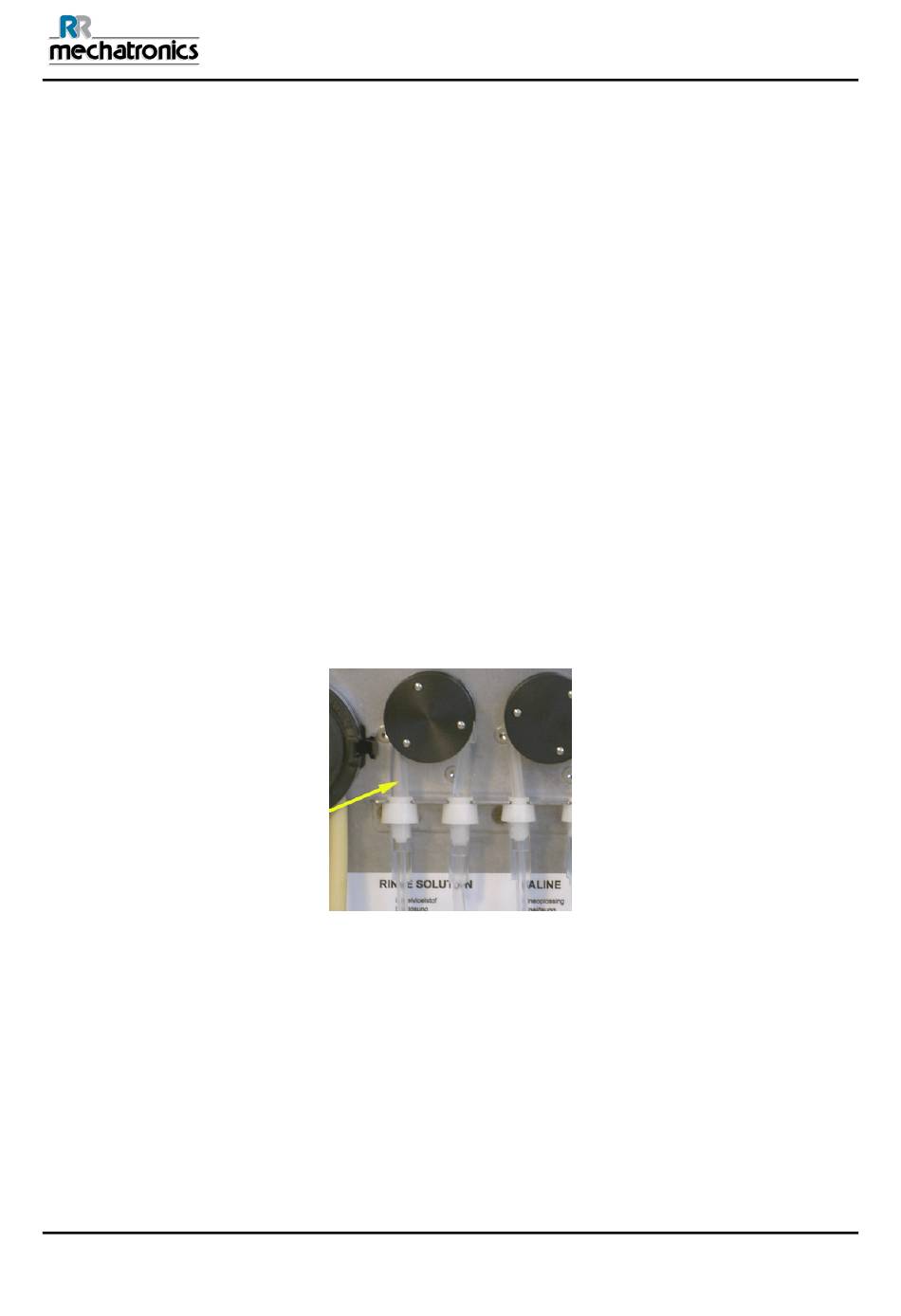

Tube de rinçage et à solution saline
Nouvel ensemble de tube de pompe de rinçage ESRI090902.
Ouvrir le capuchon de gauche.
Remplacement par un tube neuf :
1. Tirer le tube de la pompe légèrement vers le bas et simultanément vers l'avant de l'unité pour
extraire le tube du support de plaque de pompe.
2. Retirer l'ancien tube du rotor de pompe péristaltique.
3. Débrancher les tubes aux deux extrémités des raccords de tube.
4. Brancher les tubes neufs aux deux extrémités des raccords.
5. Placer une extrémité du tube dans le support de plaque de pompe.
6. Tirer le tube neuf jusqu'au rotor de pompe péristaltique.
7. Tirer le tube de la pompe légèrement vers le bas et simultanément vers l'arrière de l'StaRRsed
Compact.
