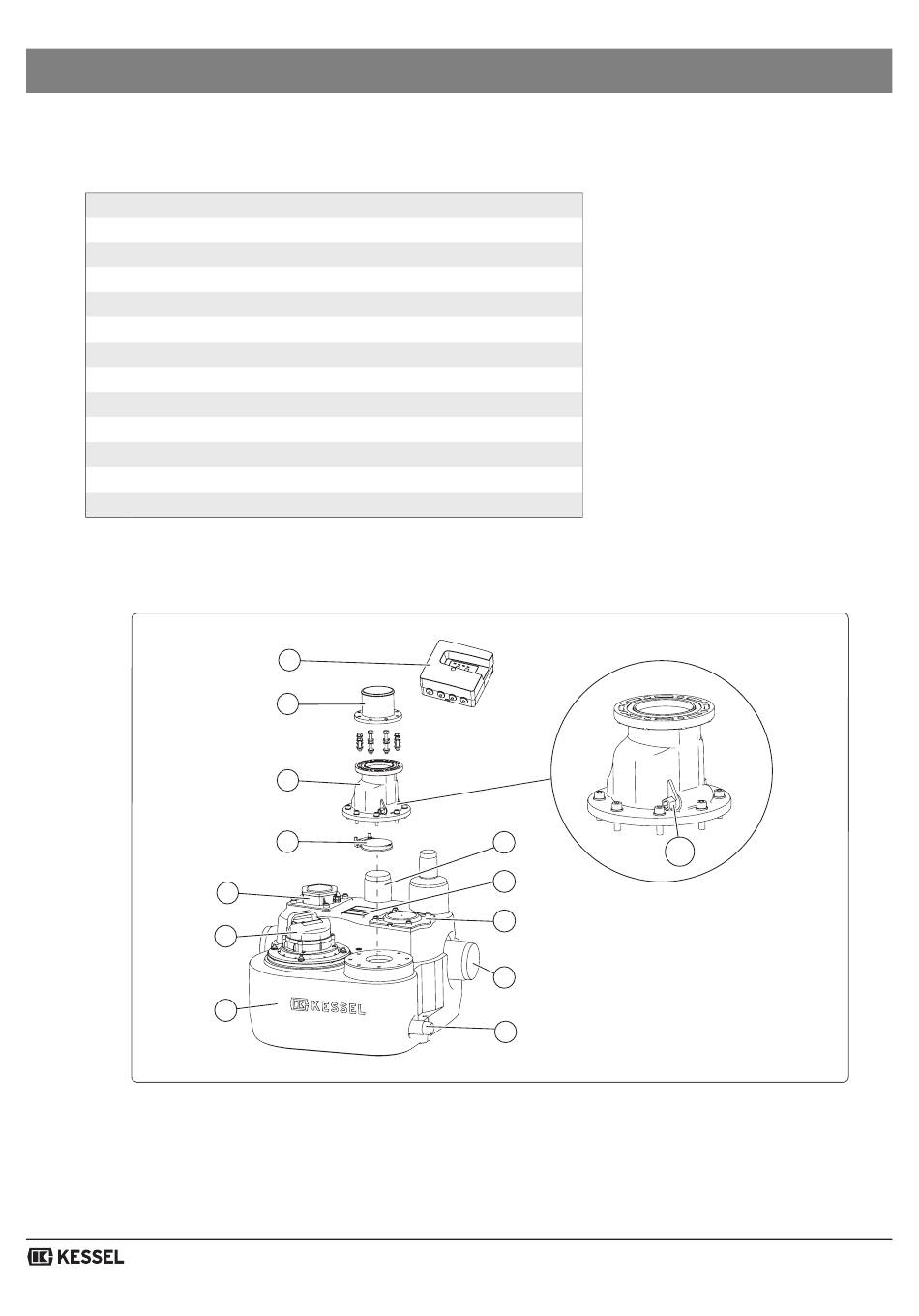

1.7 Gruppi costruttivi e caratteristiche funzionali
10
Cerniera del blocco antiriflusso
14 Quadro elettrico
20 Contenitore dell'impianto
22 Targhetta
23
Pompa delle acque di scarico
24
Collegamento per il condotto di mandata
25 Alloggiamento del blocco antiriflusso
25A Dispositivo di sfiato
26
Entrata (diverse opzioni, vedere 3.3)
27
Sensore di livello (interruttore a galleggiante)*
28
Collegamento del condotto di sfiato
29
Collegamento pompa a membrana manuale
30 Apertura di manutenzione*
* scambiati reciprocamente a seconda della forma d'impiego (vedere 3.4)
