3.3 Montaggio di entrata e uscita
Preparazione
Pericolo di disturbi di funzionamento a causa di sostanze in
sospensione o solide depositate sul sensore di livello.
Se l'entrata dovrà avvenire dal bocchettone <26B> o <26C>, il
rispettivo bocchettone dovrà essere segato sul bordo di taglio
appropriato.
Qualora l'entrata nel contenitore dell'impianto debba avvenire
tramite la posizione <26C>, il sensore di livello <27> deve
essere scambiato con il coperchio di accesso dell'apertura di
manutenzione <30>. A tale fine procede come descritto di seguito
• Svitare le 4 viti di fissaggio <1> e spostare entrambi i gruppi
costruttivi. Collocare la protezione anti-torsione <2> in posizione
corretta

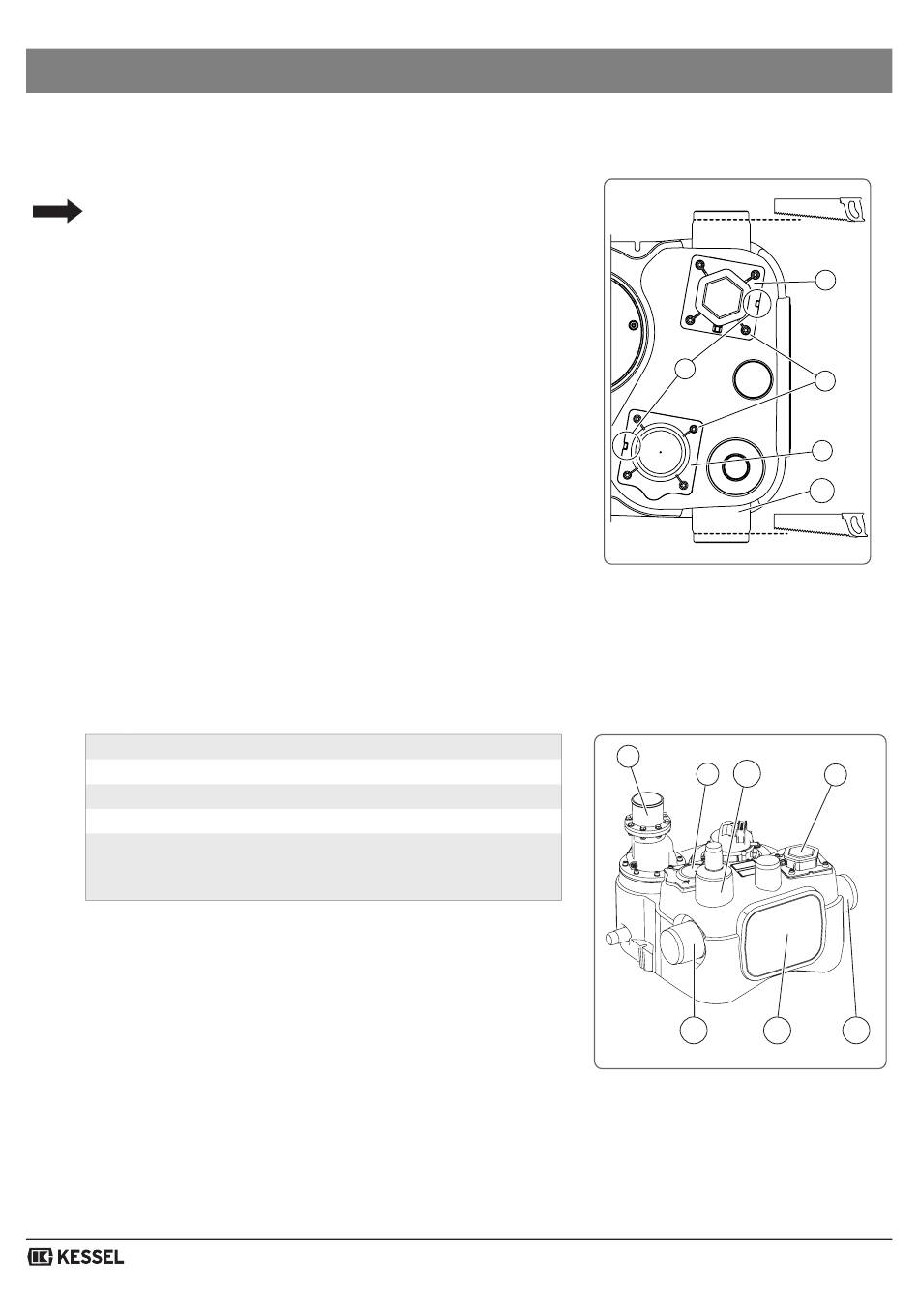

L'entrata può essere montata in diverse posizioni sul contenitore dell'impianto:
24 DN 80
26A
DN 50 o DN 100
26B DN 100
26C DN 100
26D Superficie perforabile, max DN 100. Accertare che le
acque di scarico stagnanti non giungano nel condotto di
alimentazione
Montaggio dell'entrata
• Spostare eventualmente il sensore di livello
Montare l'entrata sul contenitore dell'impianto
Montaggio dell'uscita
• Collegare il condotto di mandata al collegamento <24>
All manuals and user guides at all-guides.com
Montaggio
102 / 180
2
Ill. [79]
24
26A
30
26C 26D
Ill. [80]
27
1
30
26C
27
26B
