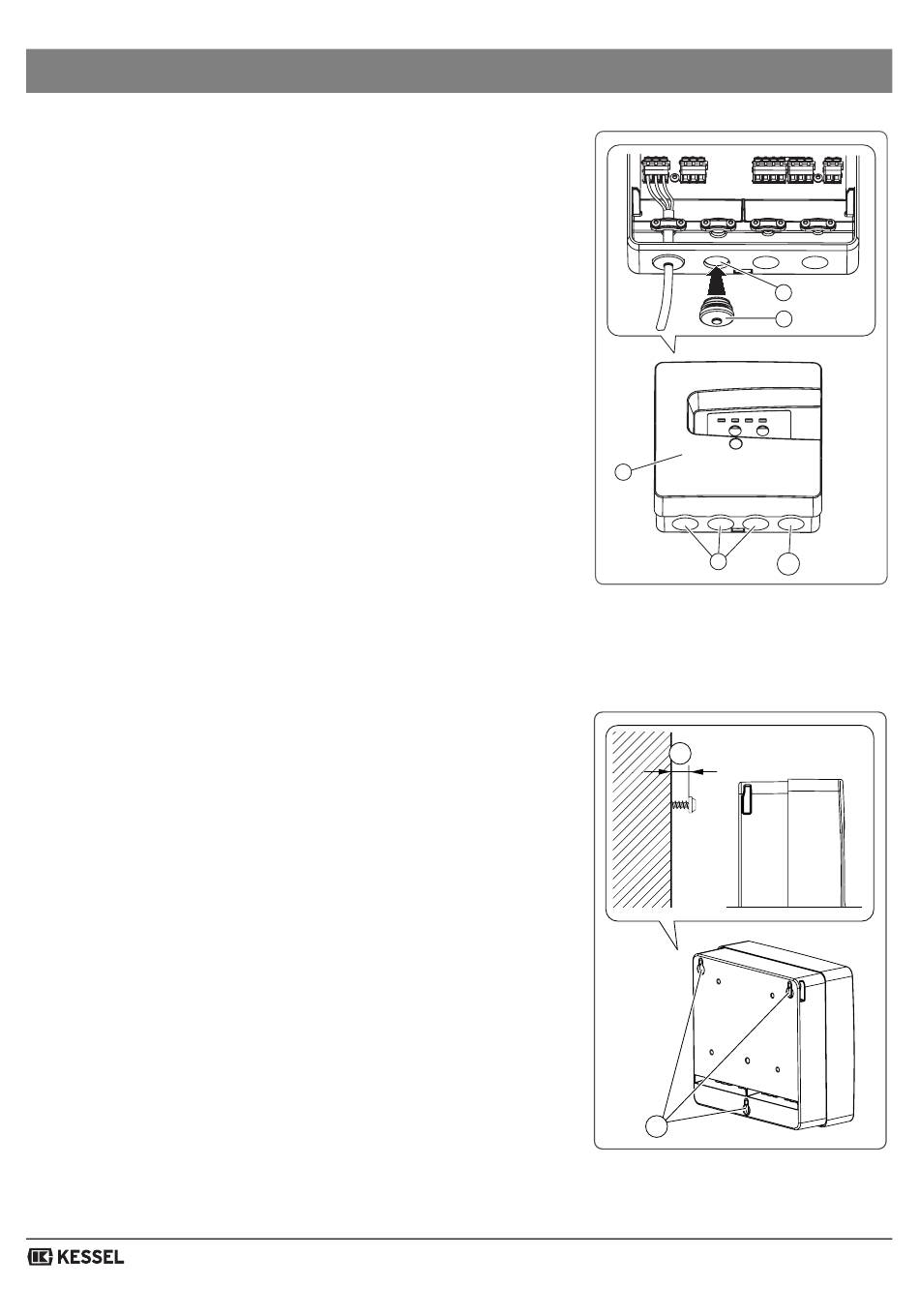

3.6 Montaż urządzenia sterującego
• Wybrać pozycję montażową, upewniając się przy tym, że:
– Gniazdo wtykowe z zestykiem ochronnym znajduje się w
bezpośrednim pobliżu urządzenia sterującego.
– Kable instalacyjne pompy ściekowej i przełącznika pływakowego
mogą zostać fachowo zainstalowane i poprowadzone do
urządzenia sterującego.
– Urządzenie sterujące może zostać przymocowane w bezpieczny
i wystarczająco mocny sposób.
• Odkręcić pokrywę obudowy <5>.
• Wykonać przepusty kablowe <1> przy użyciu odpowiedniego
narzędzia.
• Jeżeli instalacja przewiduje przyłączenie zewnętrznego kontaktu
bezpotencjałowego (zewnętrzny sygnał alarmu), należy wykonać
przepust kablowy <1B>.
• Wcisnąć gumowe przepusty kablowe <2> w otwory <1>.
• Zamontować wszystkie śruby mocujące (szablon do wiercenia
otworów objęty zakresem dostawy). Upewnić się przy tym, że
odstęp <4> między łbami śrub i powierzchnią mocowania wynosi
ok. 3 - 4 mm.
• Zawiesić urządzenie sterujące na trzech śrubach mocujących i
lekko docisnąć na dół.
All manuals and user guides at all-guides.com
Montaż
164 / 180
1
2
5
1
1B
Rys. [130]
4
32
Rys. [131]
