Risque dû au dimensionnement erroné des conduites de raccordement. Le poste de relevage est
exclusivement prévu pour une utilisation avec les conduites de raccordement fournies (ou des conduites
équivalentes). Demander conseil au fabricant / fournisseur en cas de doute.
• Monter les manchons de bout pour torons (longueur de 8 mm) aux extrémités des câbles
• Poser les câbles de raccordement correctement du bac collecteur jusqu'au gestionnaire (se servir p. ex. de
tuyaux vides ou de caniveaux électriques)

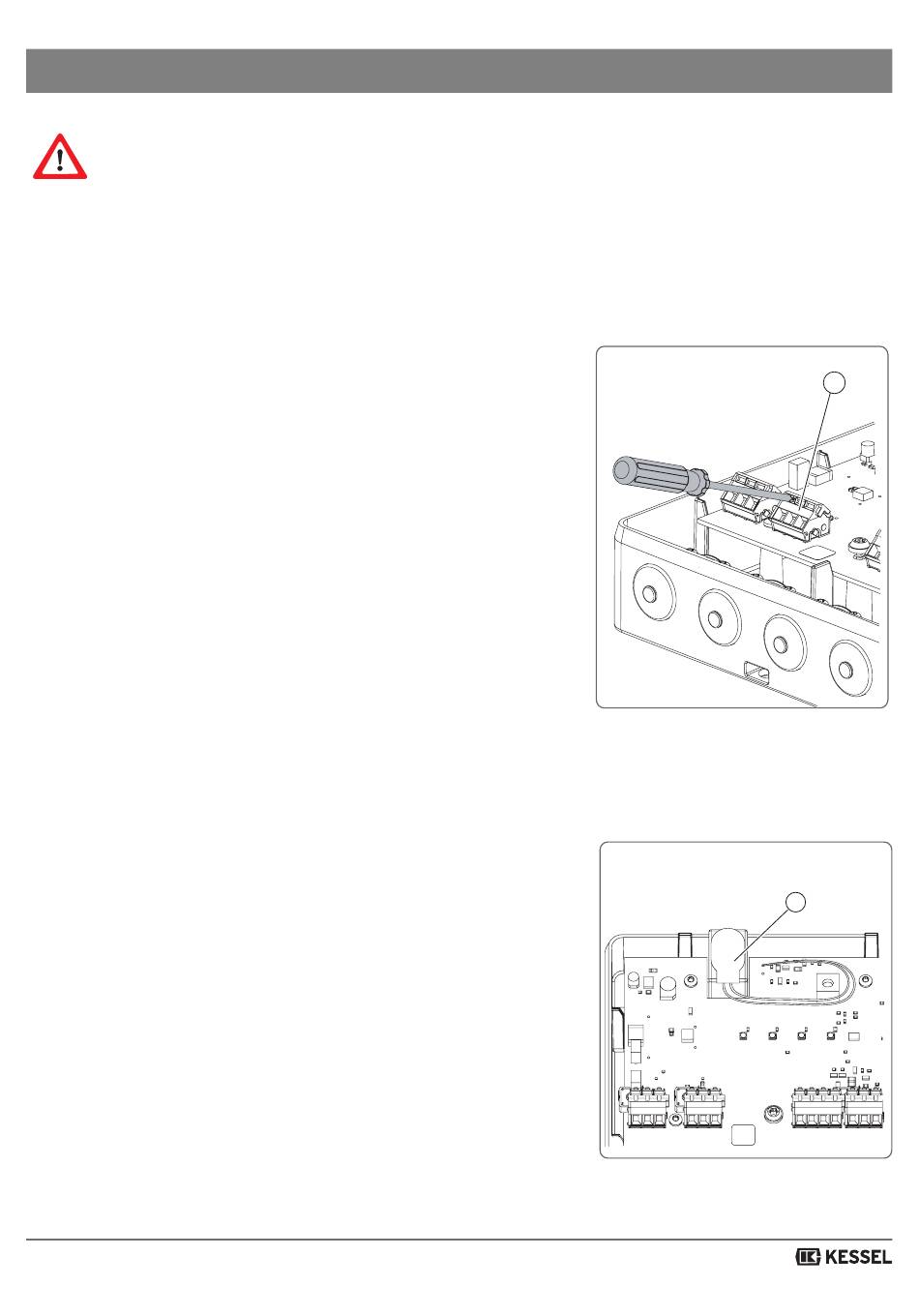

• Fixer le câble de raccordement suivant le schéma de raccordement
(page suivante) aux réglettes à bornes. Pour ce faire, se servir d'un
tournevis à fente approprié pour abaisser la borne de câble <3> s'y
rapportant contre la pression de ressort jusqu'à pouvoir introduire
l'extrémité du câble
• Munir tous les câbles de raccordement d'un délestage de traction
(couple de serrage de 0,5 Nm)
• Enficher la fiche de la batterie dans la batterie
• Mettre le couvercle du boîtier en place et le fixer,
couple de serrage de 1,2 Nm
• Poser le câble de la batterie (32) de sorte à ce qu'il
ne couvre ni n'écrase les diodes.
2019/12
All manuals and user guides at all-guides.com
Montage
75 /180
3
Ill. [60]
32
Ill. [61]
