Câblage de l'amplificateur audio
Amplificateur de secours
Tout amplificateur peut être désigné comme amplificateur de secours lorsque celui-ci est nécessaire. Il doit être
installé dans n'importe quelle armoire audio et dans l'emplacement le plus à droite d'un fond de panier
QMB-5000B.

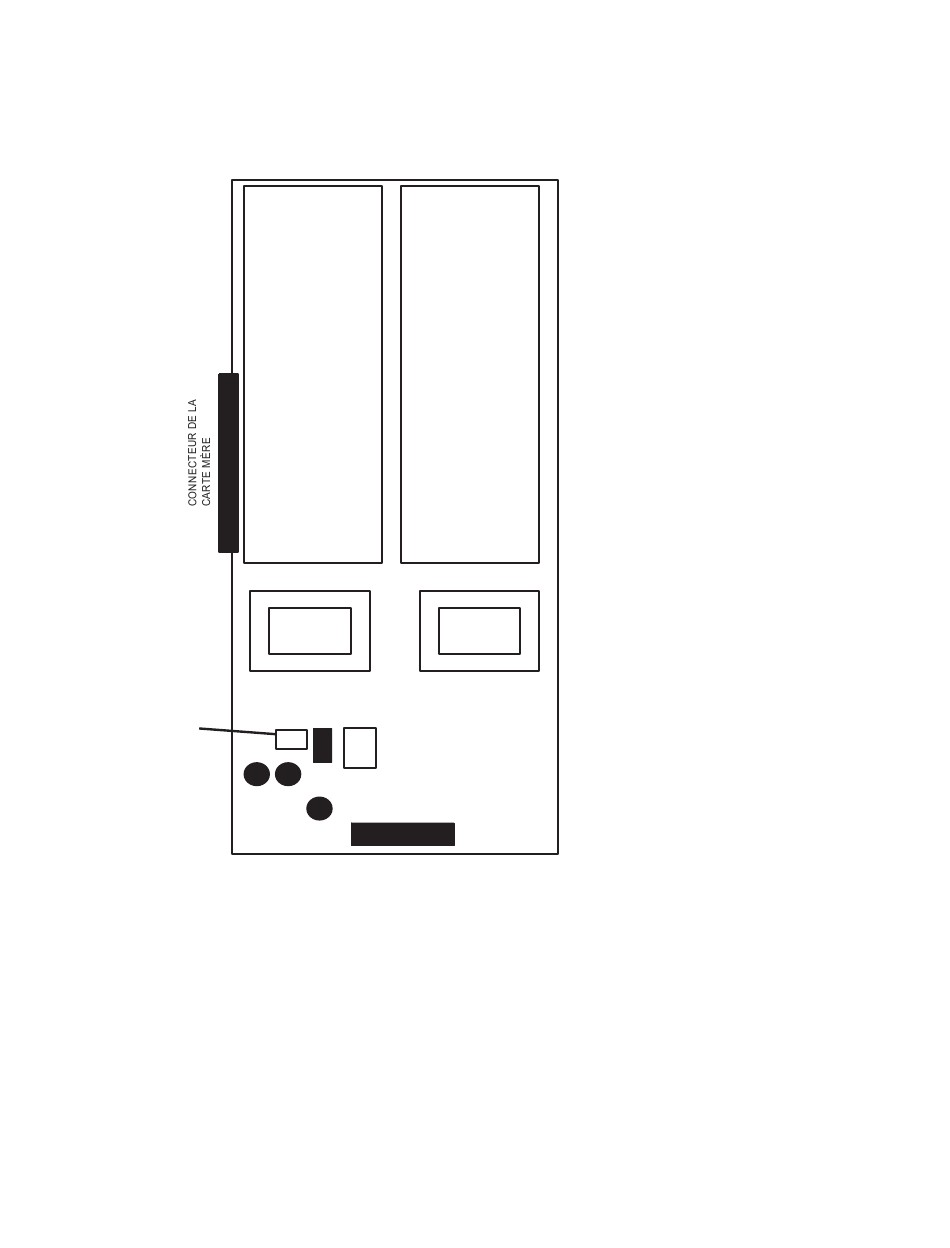

QAA-5160-70/25 Amplificateur (application de secours)
Figure 64:
CONNECTEUR MOLEX
LE MD-789 DOIT ETRE
CONNECTE A LA CARTE
ICI POUR UTILISER
L'AMPLIFICATEUR COMME
BACKUP
96
PUITS DE
PUITS DE
CHALEUR
CHALEUR
XMFR
RELAIS
CAPACITEURS
TERMINAL DE HAUT PARLEUR
N'importe quel amplificateur peut être
désigné comme amplificateur de secours
et cet amplificateur de secours doit avoir
le connecteur molex MD-789 placé dans
le coin inférieur gauche de la carte
comme le montre la figure ci-contre. Le
QAA-5160-70/25 en tant qu'amplificateur
de secours est inséré dans la carte mère.
Aucune connexion n'est effectuée sur les
bornes de l'amplificateur de secours, à
l'exception des résistances de fin de ligne
qui doivent être placées directement sur
les bornes de l'armoire audio.
Une fois l'amplificateur de secours
installé, il doit être correctement configuré.
Se référer à la Configuration audio pour
plus de détails.
Le nombre d'amplificateurs de secours est
XMFR
limité à un par nœud. Seul le premier
amplificateur défaillant bénéficie de la
sauvegarde. La distance entre l'armoire
audio la plus éloignée et l'armoire audio
(qui contient l'amplificateur de secours) ne
peut être supérieure à quatre longueurs
de câble (environ 208 pouces ou 17
pieds).
