Le boîtier arrière BBX-FXMNS supporte le fond de panier d'amplificateur QMB-5000N et la cage à cartes qui peut contenir jusqu'à quatre amplificateurs, le châssis de la carte principale d'alarme
incendie FX-2000MNS et le bloc d'alimentation PS-2040.

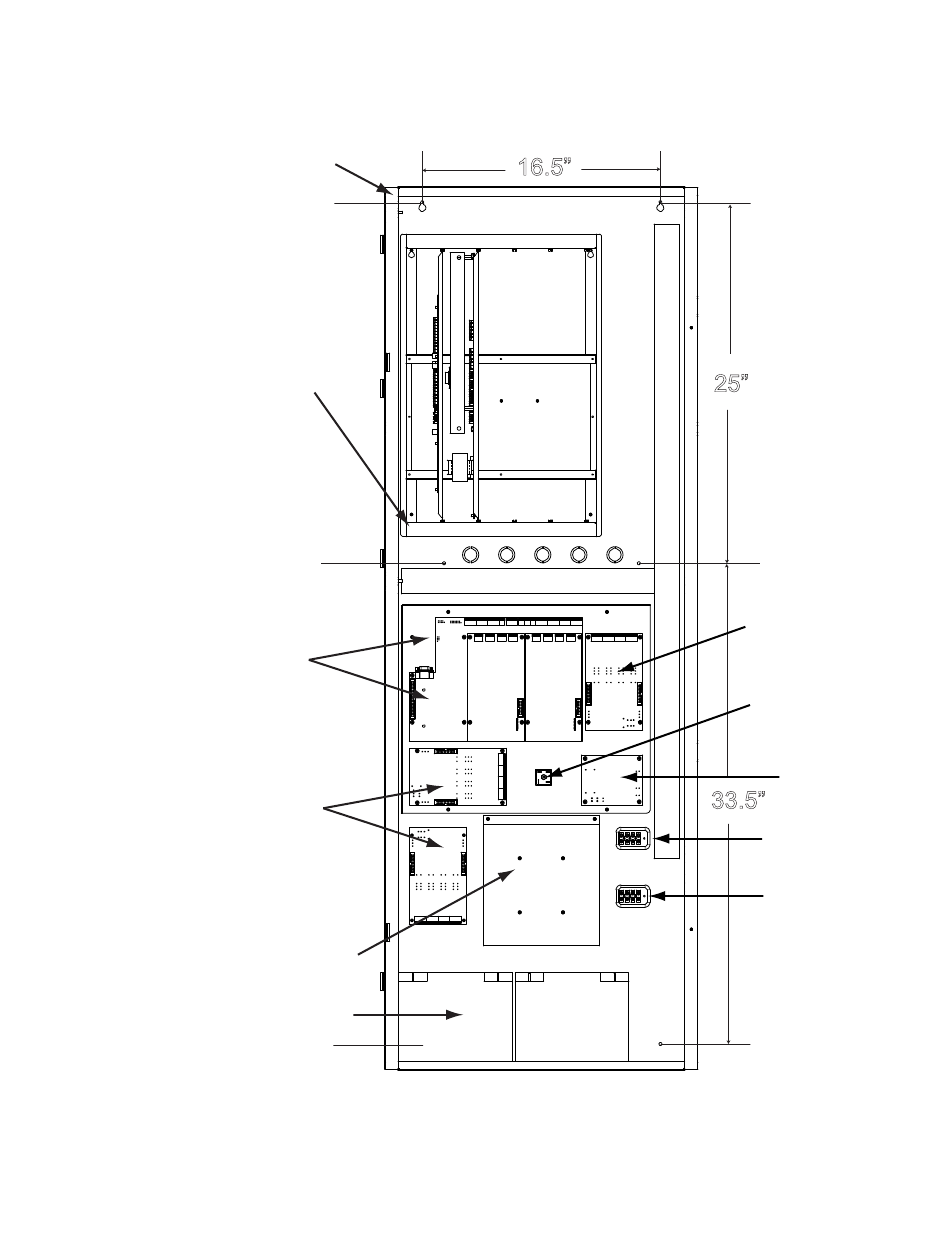

Figure 48 :
Dimensions et contenu du boîtier arrière BBX-FXMNS
BBX-FXMNS Boîte d'encastrement
QMB-5000N Cage à cartes audio (espace
pour un module audio ANC-5000, un
module téléphonique TNC-5000 et quatre
amplificateurs)
FX-2000MNS Carte principale d'alarme
incendie et plaque arrière (3 modules
additionnels peuvent être montés sur la
carte principale, comme pour le
FX-2003-12NDS, voir page 21)
Positions de montage
pour 2 modules
additionnels dans
chaque emplacement.
Bloc d'alimentation
PS-2040
Batteries (maximum 40 AH)
Manuel d'installation et d'Opération FleX-Net TM
16.5"
Trous de montage
Dimensions
entre les trous
25"
de fixation
Trous de montage
Position de montage pour
2 modules additionnels.
Connexion du
transformateur et de la
carte d'alarme
FX-2000MNS
Tableau de
déconnexion de la
33.5"
batterie
Connexion du
transformateur et de l'entrée
CA
Connexion du
transformateur et du boîtier
de la carte
Trous de montage
