Câblage de terrain
Connexions des bornes du module principal d'alarme incendie
Raccordez les appareils aux bornes comme indiqué dans la figure 27 ci-dessous. Se référer à l'annexe A pour
les spécifications et au LT-1023 pour les appareils compatibles.
ATTENTION: Ne pas dépasser les valeurs nominales de l'alimentation électrique :
Châssis principal : FX-2003-12NDS, FX-2003-12NXTDS, FX-2009-12NDS ou FX-2017-12NDS : le
courant total pour les CNA est de 10A maximum.
"Tout le câblage doit être conforme aux normes NFPA 70 et CSA C22.1, norme de sécurité pour les installations
Notes:
électriques, code canadien de l'électricité.
Les borniers sont amovibles pour faciliter le câblage.
Tous les circuits à puissance limitée doivent utiliser un câble à puissance limitée de type FPL, FPLR ou FPLP.

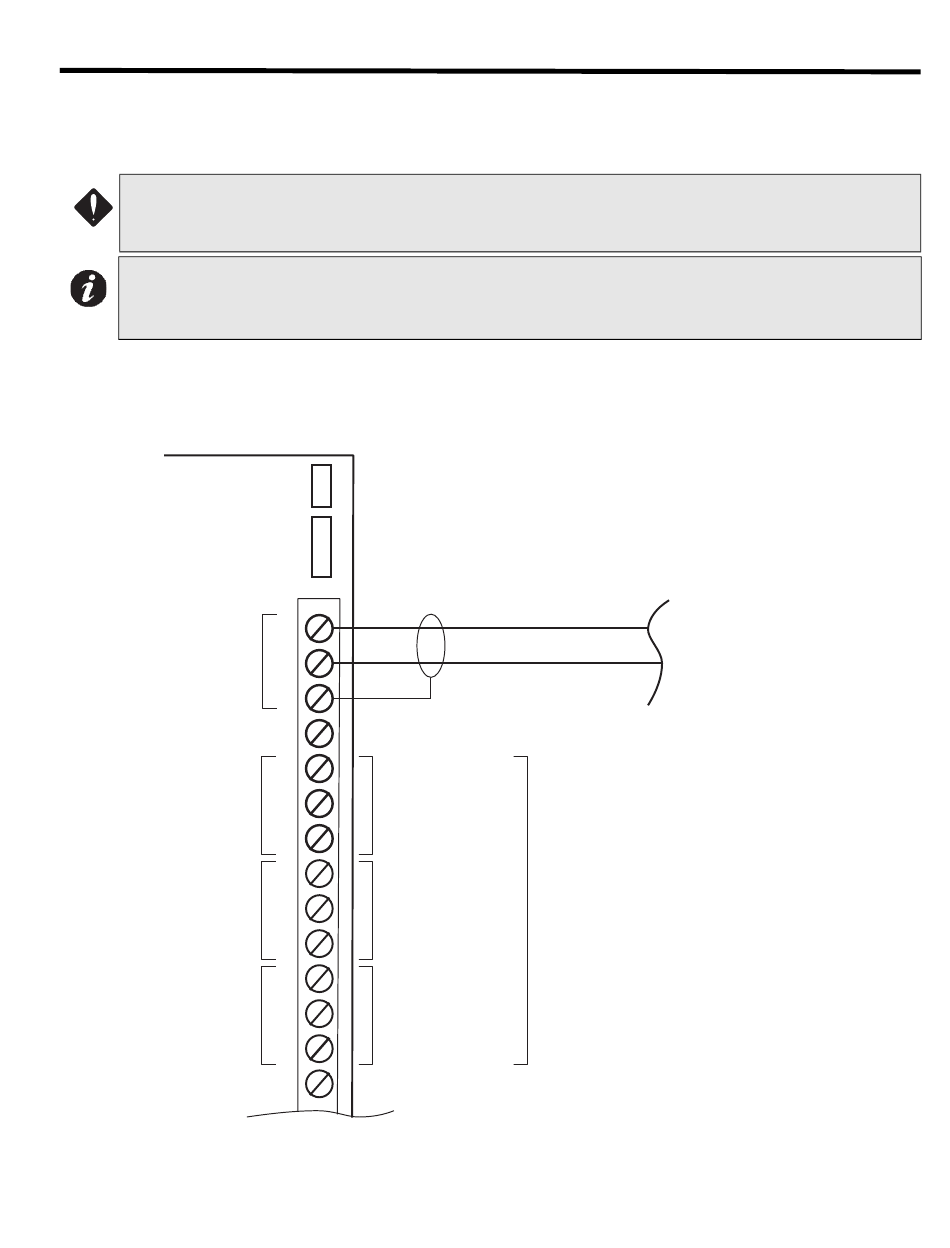

Figure 27: Connexions des bornes de terrain de la carte principale du contrôleur
d'alarme incendie
Carte du contrôleur principal
d'alarme incendie FX-2000N
RS485
TROUBLE
ALARME
SUPV.
SIG GND
or COM(-)
Connexion du câble au PR-300 ou à l'UDACT-300A
P3
Connexion du câble à la carte ALCN Loop Adder
P4
+
-
S
S
COM
CONTACTS DE
PANNE COMMUNS
NO
24 VDC, 1 AMPÈRE
CHARGE RÉSISTIVE
NC
COM
CONTACTS
D'ALARME
NO
COMMUNS
AUXILIAIRES 24 VDC,
1 AMP CHARGE
NC
RESISTIVE
COM
CONTACTS AUXILIAIRES
NO
COMMUNS DE
SUPERVISION
24 VDC, 1 AMPÈRE
NC
CHARGE RÉSISTIVE
NON UTILISÉE
UTILISER UNE PAIRE
TORSADÉE BLINDÉE
22 AWG JUSQU'À 2000 FT.
20 AWG JUSQU'À 4000 FT.
DOIT ÊTRE
CONNECTÉ À UNE
SOURCE
D'ALIMENTATION
À PUISSANCE
LIMITÉE
RÉPERTORIÉE
Manuel d'installation et d'utilisation de FleX-Net
Blinder une extrémité de
la boucle
BOUCLE RS-485
SEULEMENT
INTERFACE RS-485 AVEC
LES ANNONCIATEURS ET
AUTRES DISPOSITIFS
(PUISSANCE LIMITÉE)
TM
43
