La figure 46 ci-dessous montre l'alarme incendie et l'audio FleX-Net™ dans l'armoire Fire/Audio du réseau
intégré en tant que nœuds 2 et 3. Les appareils de radiomessagerie et de téléphonie sont reliés aux nœuds 2 et
3.

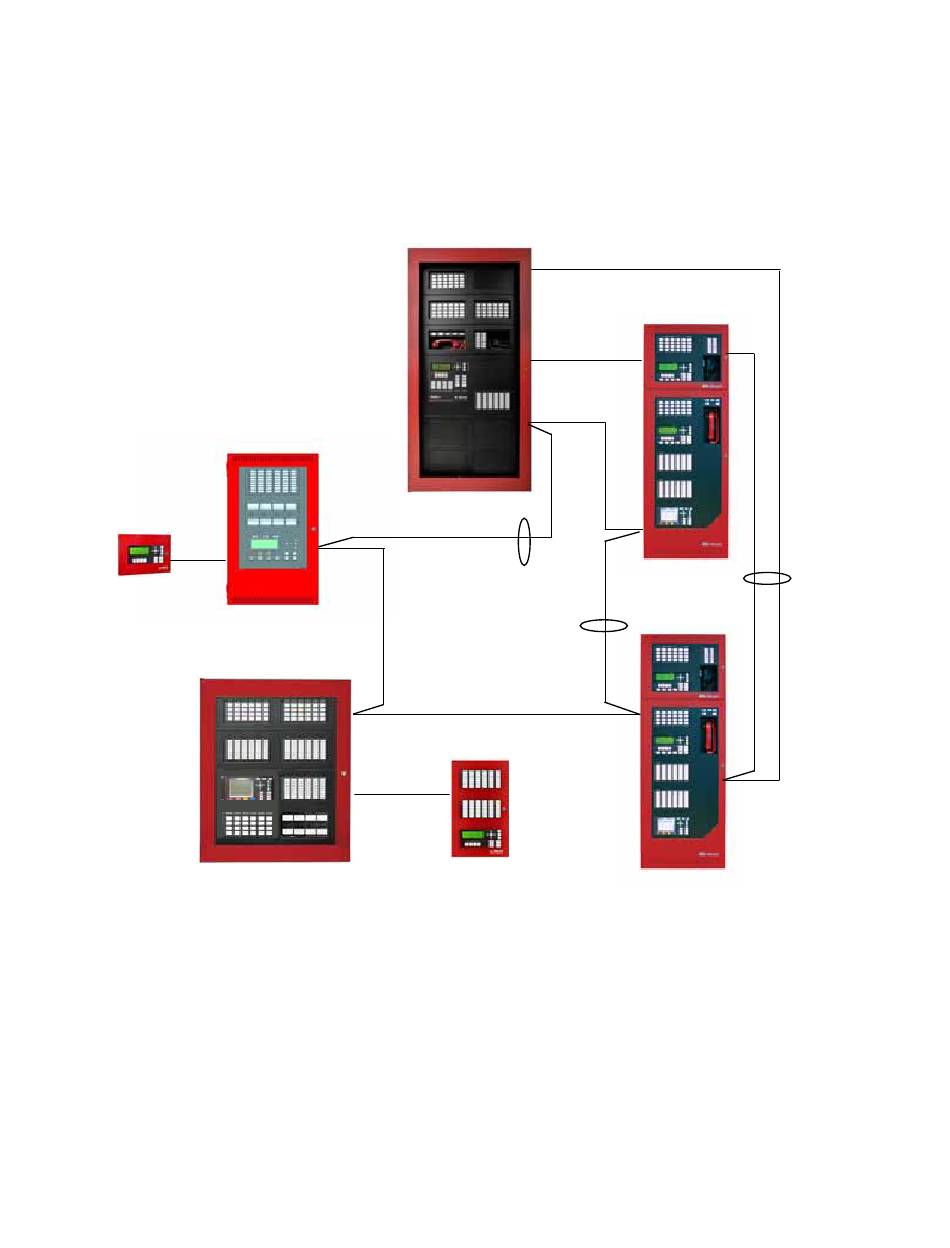

Figure 46 : Système de réseau FX-2000N typique avec nœuds audio et non audio
Noeud 5
RAXN-LCD dans un BB-1001DR
RS-485
FX-2003-12NDS dans un BBX-1024DSR
FX-2009-12NDS dans un BB-5008R
1 paire pour le réseau ARCNet
Noeud 4
RAXN-LCD dans un BB-1003DR
RS-485
REMARQUE : Le câblage du réseau ARCnet, de l'audio et du
téléphone peut être effectué comme indiqué (3 paires) ou à une
paire comme indiqué à la figure 43.
CACF
Noeud 1
Câblage Class A
Manuel d'Installation et d'Opération FleX-Net
Noeud 2
FXMNS
Optionnel
1 paire pour l'audio
d'appel
Noeud 3
1 paire pour l'audio
téléphone
FXMNS
TM
