Param`etres de Module

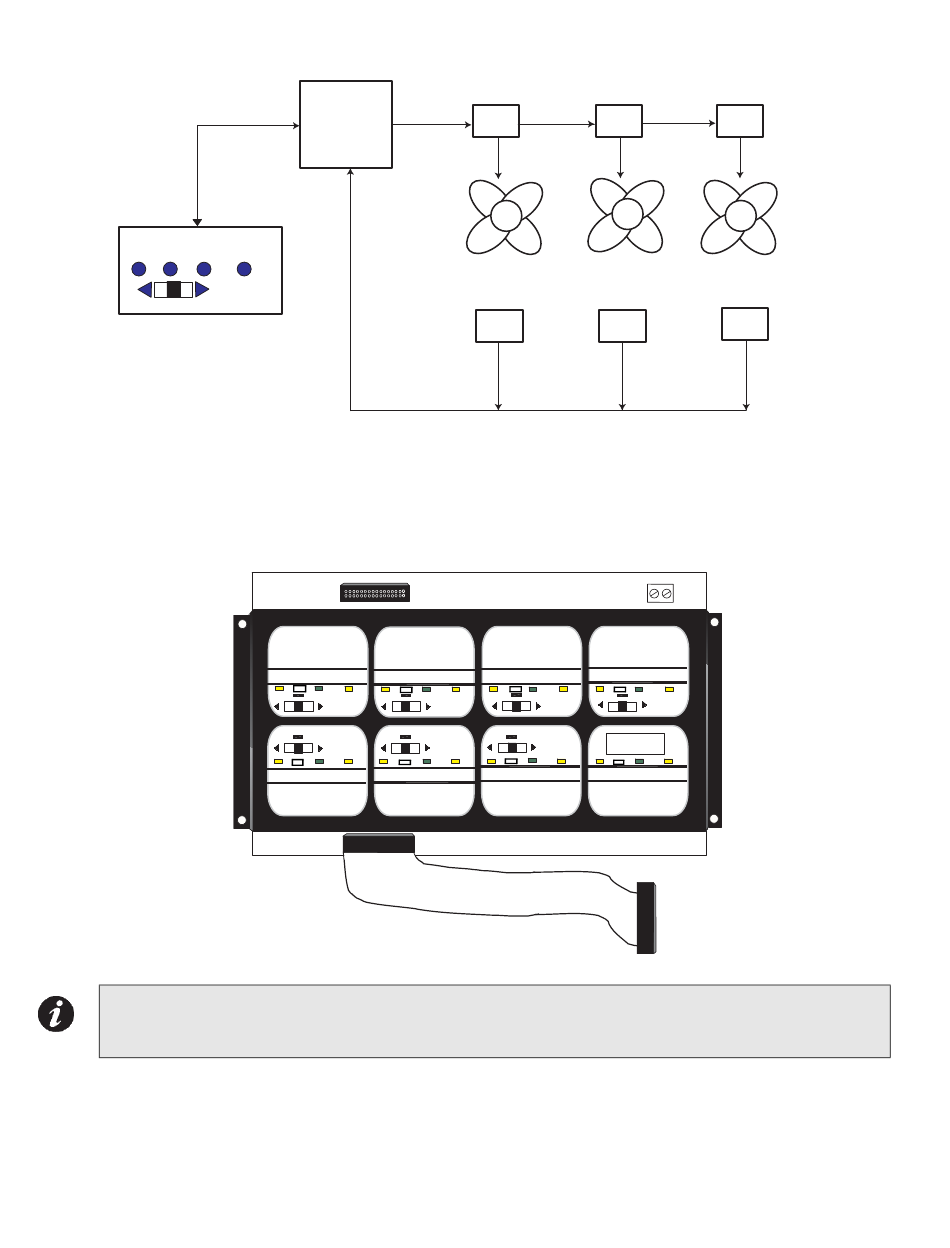

Figure 18: FDX-008W Schéma fonctionnel de la configuration du ventilateur et du
moniteur
ÉTEINT AUTO DÉMARRE TROUBLE
FDX-008W ou FDX-008WKI
MODULE DE COMMANDE
DU VENTILATEUR/DE
L'AMORTISSEUR
Avant de monter le module FDX-008WKI, si un interrupteur à clé doit être connecté, câbler l'interrupteur à clé aux
bornes de TS1 comme indiqué dans la Figure 19 ci-dessous. Monter les modules FDX-008W et FDX-008WKI Fan
Damper Control Display dans n'importe quelle position sur la partie avant du châssis et de la boîte arrière du
FX-2000N.
Figure 19 : FDX-008WKI Module d'affichage de la commande du volet de ventilateur
Note:
Il y a également des bornes situées derrière TS1 de l'autre côté de la carte pour faciliter le câblage de
l'interrupteur à clé. La dernière zone de registre de ventilateur dans la position inférieure droite du FDX-008WKI est
contrôlée par l'interrupteur à clé.
UUKL avec FDX-008W et FDX-008WKI
Les modèles FDX-008W et FDX-008WKI peuvent être utilisés efficacement pour fournir un système de contrôle
automatique et manuel des fumées. Se référer au document numéro LT-966 pour des instructions détaillées
concernant les applications UUKL.
34
PANNEAU
D'ALARMER
D'INCENDIE
FX-2000N
Ventilateurs
P2
É
ÉTEINT AUTO DÉMARRE TROUBLE
TEINT AUTO DÉMARRE TROUBLE
ÉTEINT AUTO DÉMARRE TROUBLE
ÉTEINT AUTO DÉMARRE TROUBLE
P1
MODULES DE SORTIE
MODULES MONITEURS
LES BORNES DE TS1 SONT RELIÉES À UN
INTERRUPTEUR À CLÉ.
NOTE : SI LE MODULE D'AMORTISSEMENT DU
VENTILATEUR EST MONTÉ SUR LA PORTE,
UTILISER LES BORNES SITUÉES À L'ARRIÈRE DE
CETTE CARTE, DERRIÈRE TS1.
TS1
ÉTEINT AUTO DÉMARRE TROUBLE
ÉTEINT AUTO DÉMARRE TROUBLE
CONTRÔLÉ PAR UN
INTERRUPTEUR À CLÉ
ÉTEINT AUTO DÉMARRE TROUBLE
ÉTEINT AUTO DÉMARRE TROUBLE
SE CONNECTE AU
MODULE D'AFFICHAGE
PRÉCÉDENT P2
