Paramètres de Module

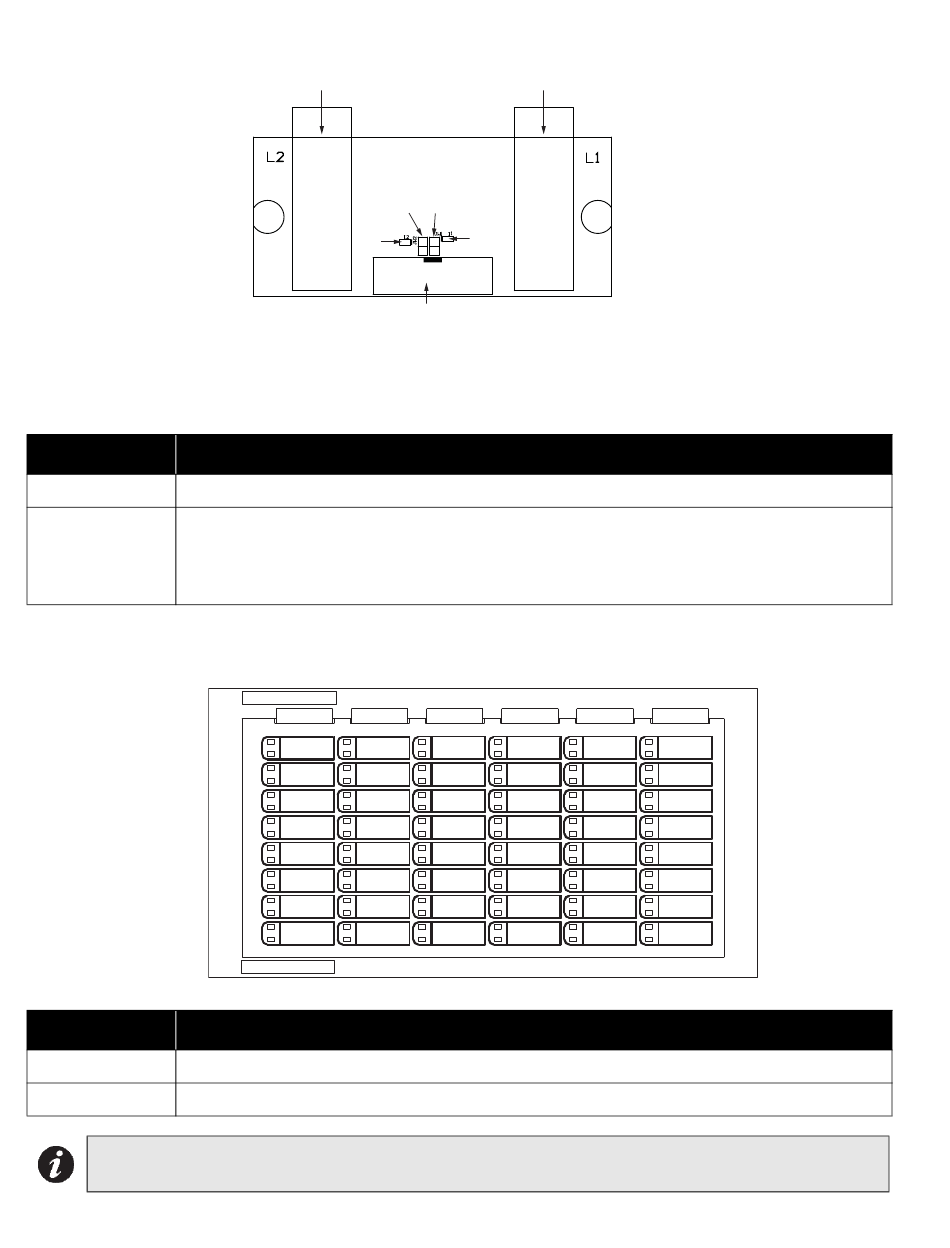

Figure 12 : module réseau à fibre optique FOM-2000-UM
Un de ces modules est nécessaire à chaque panneau où la fibre optique sera utilisée entre eux. Le FOM-2000-
UM sera monté sur la carte réseau FNC-2000 (sur les bornes de câblage de terrain) avec deux vis cruciformes #6
et deux entretoises hexadécimales.
Table 2: Connection de câble de module de réseau de fibre optique FOM-2000-UM
Connecteur
P1
Le câble P1 s'attache au P10 du module contrôleur de réseau d'incendie FNC-2000.
JW1 doit être activé (fermé) si un module optique est installé dans L1. JW2 doit être activé
JW1
(fermé) si un module optique est installé dans L2.
JW2
S'il n'y a pas de module optique dans L1, retirez le cavalier de JW1. S'il n'y a pas de module
optique dans L2, retirez le cavalier de JW2.
Module d'affichage de zone RAX-1048TZDS
Figure 13: Module d'affichage de zone (RAX-1048TZDS)
Table 3: RAX-1048TZDS Zone Display Module Fonction de câble
Connector
P1
Le câble P1 se connecte au P2 du module d'affichage précédent.
P2
Le câble P2 se connecte au P1 du module d'affichage suivant
Note:
Le module d'affichage de zone est livré avec des étiquettes en papier coulissantes compatibles avec une
imprimante laser pour l'étiquetage des zones.
30
Baie pour module optique
R
X
T
X
S
d i
e
B
JW2
I2
P1
Connectez le câble au P10 sur le FNC-2000
P2
P1
Baie pour module optique
R
X
T
X
S
d i
e
A
JW1
I1
Fonction
Function
