Fermetures de hall d'entrée
Les modules de radiomessagerie QMP-5101N et de contrôle téléphonique QMT-5302N s'adaptent aux boîtes
d'encastrement BB-5008 et BB-5014. Tous les panneaux de sélection se montent également dans les boîtes
d'encastrement BB-5008 et BB-5014. Vous trouverez ci-dessous les dimensions des deux boîtes d'encastrement.

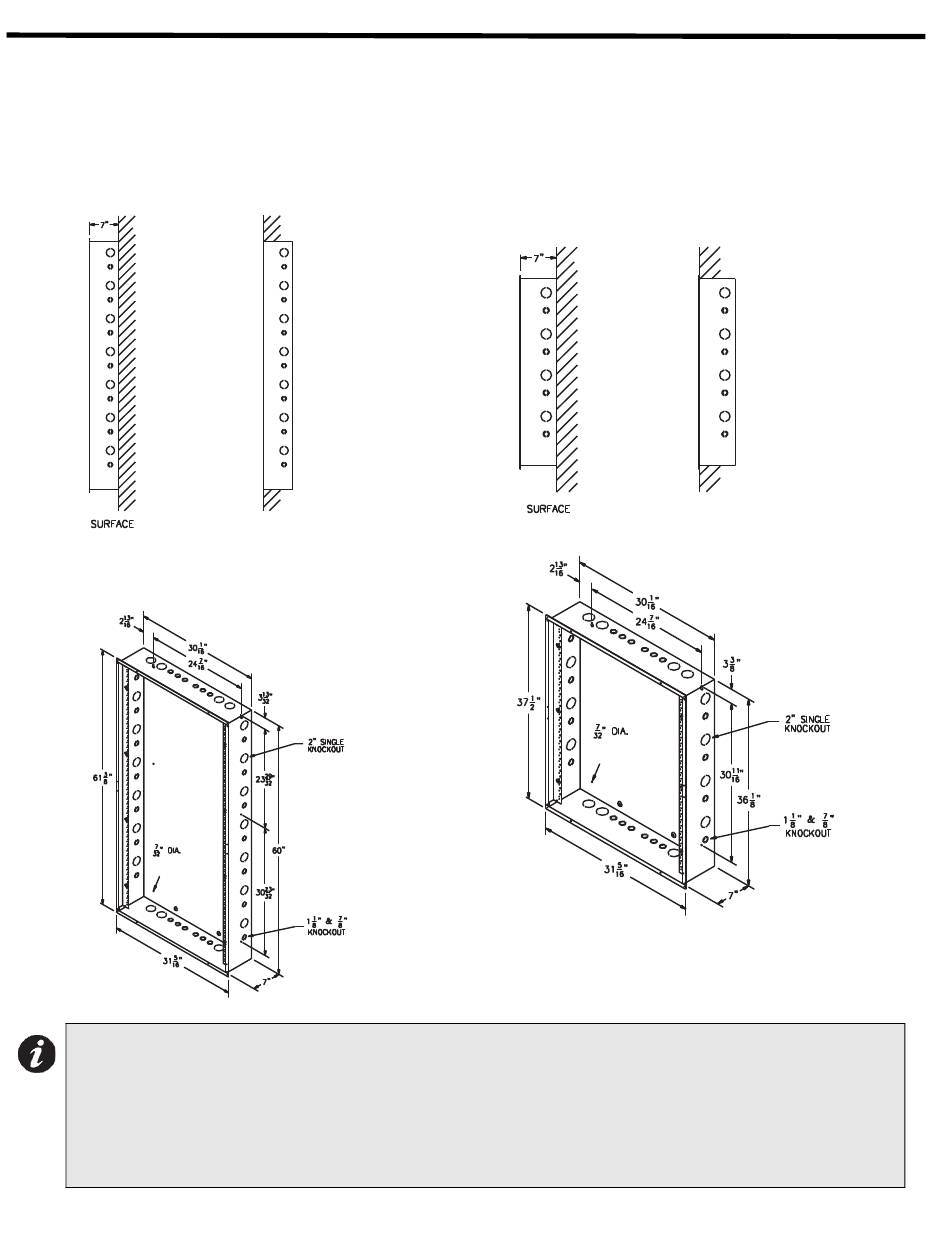

Boîtes d'encastrement BB-5008 et BB-5014
Figure 66:
BB-5014 Boîte arrière du hall d'entrée
MUR
(VUE LATÉRALE)
TROU DE MONTAGE
Notes:
• Matériau : Acier laminé à froid 16GA (0.059").
• Finition : peinture.
• Laisser un espace de 4" entre les brides des boîtes d'encastrement lorsqu'elles sont installées côte à
côte.
• La porte n'est pas illustrée.
• Pour les portes blanches, commander DOX-50014M et DOX-5008M
• Pour la porte rouge, commander DOX-5014MR, et DOX-5008MR
100
BB-5008 Boîte d'encastrement pour le hall d'entrée
MUR
AFFLEURANT
(VUE LATÉRALE)
MUR
AFFLEURANT
(VUE LATÉRALE)
(VUE LATÉRALE)
TROU DE MONTAGE
MUR
