Reportez-vous à la figure 77 pour connaître l'emplacement des connecteurs et des bornes. Le tableau 3 ci-
dessous indique les connexions de câbles et les cavaliers nécessaires, ainsi que le câblage supplémentaire.
TNC-5000
Connecteurs et bornes
Câble P10
Bornes Z1
Bornes Z2, Z3, Z4 et Z5
Bornes d'entrée et de sortie
du bus téléphonique
JW1
JW1

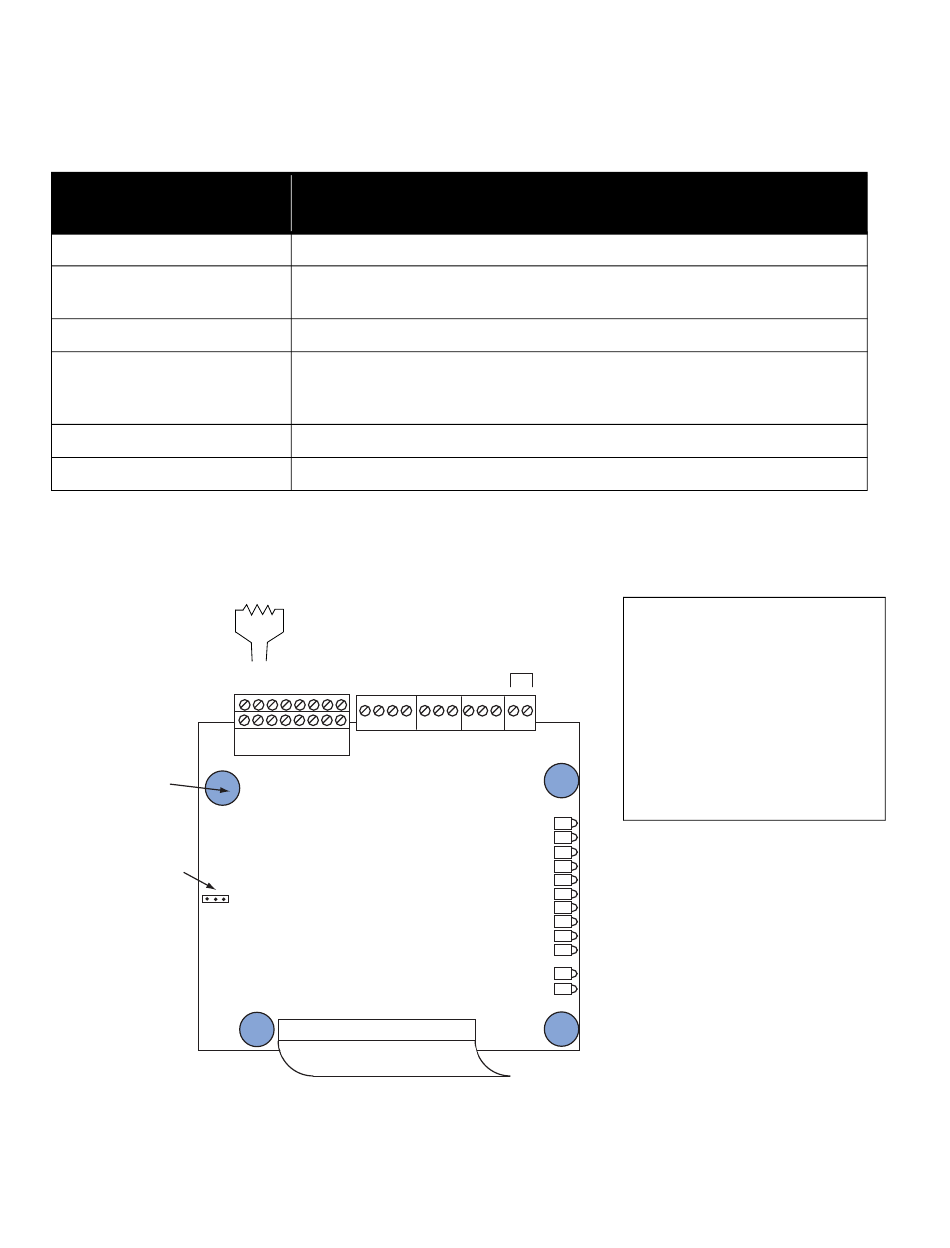

Figure 77:Carte du contrôleur de réseau téléphonique TNC-5000
Les zones téléphoniques 1 à
4
sont des bornes
débrochables.
Un jeu de 8 bornes pour les
zones 3 et 4 au-dessus d'un
jeu de 8 bornes pour les
zones 1 et 2.
Mounting
Holes
Cavalier en
position 1 & 2 La
zone 1 est câblée
à un téléphone
3
principal Cavalier
en position 2 & 3
La zone 1 est
câblée comme
une zone
téléphonique
ordinaire
112
Tableau 3 : Connecteurs et bornes du TNC-5000
P11 sur le module contrôleur de réseau audio ANC-5000.
Ces deux bornes sont reliées au téléphone principal s'il est utilisé, sinon à
n'importe quelle zone téléphonique.
Ces bornes sont reliées à des zones téléphoniques.
Câblez du TNC-5000 précédent au TNC-5000 suivant. La résistance totale
du câble est de 50 ohms maximum, paire torsadée de calibre 18. Le bus
téléphonique est limité en puissance et entièrement supervisé.
Les positions 1 et 2 du cavalier si la zone 1 est connectée à un téléphone principal.
Cavalier aux positions 2 et 3 si la zone 1 n'est PAS connectée à un téléphone principal.
E.O.L. 10kΩ
Cinq résistances E.O.L. de
10kΩ sont installées sur chacun
des borniers de la zone
téléphonique.
- - + + - - + +
Z1
Z2
- - + +
- - + + - - + +
Z5
Z4
Z3
JW1
2
1
Le câble ruban se connecte au
module contrôleur de réseau
audio ANC-5000 P11
Se connecte à
NON
UTILISÉ
+ - S + - S
+ -
Tel.
Tel.
Ext.
Bus
Bus
Tel.
Out
In
Sélectionner la ligne 1
Ligne de dérangement 1
Sélectionner la ligne 2
Ligne de dérangement 2
Sélectionner la ligne 3
Ligne de dérangement 3
Sélectionner la ligne 4
Ligne de dérangement 4
Sélectionner la ligne 5
Ligne de dérangement 5
Sortie du bus d'état
Entrée du bus d'état
P10
Spécifications du bus
téléphonique :
15V, 50mA maximum
Résistance totale du câble : 50
ohms max
Fil à paires torsadées de calibre
18
Le bus téléphonique est limité en
puissance et entièrement
supervisé.
