Paramètres de module
Module de commutateurs d'entrée programmables IPS-4848DS
Le module de commutateurs d'entrée programmables IPS-2424DS fournit 24 commutateurs programmables, 24
LED bicolores (rouge/orange) pour l'annonce de la zone d'alarme incendie et 24 LED orange de dépannage

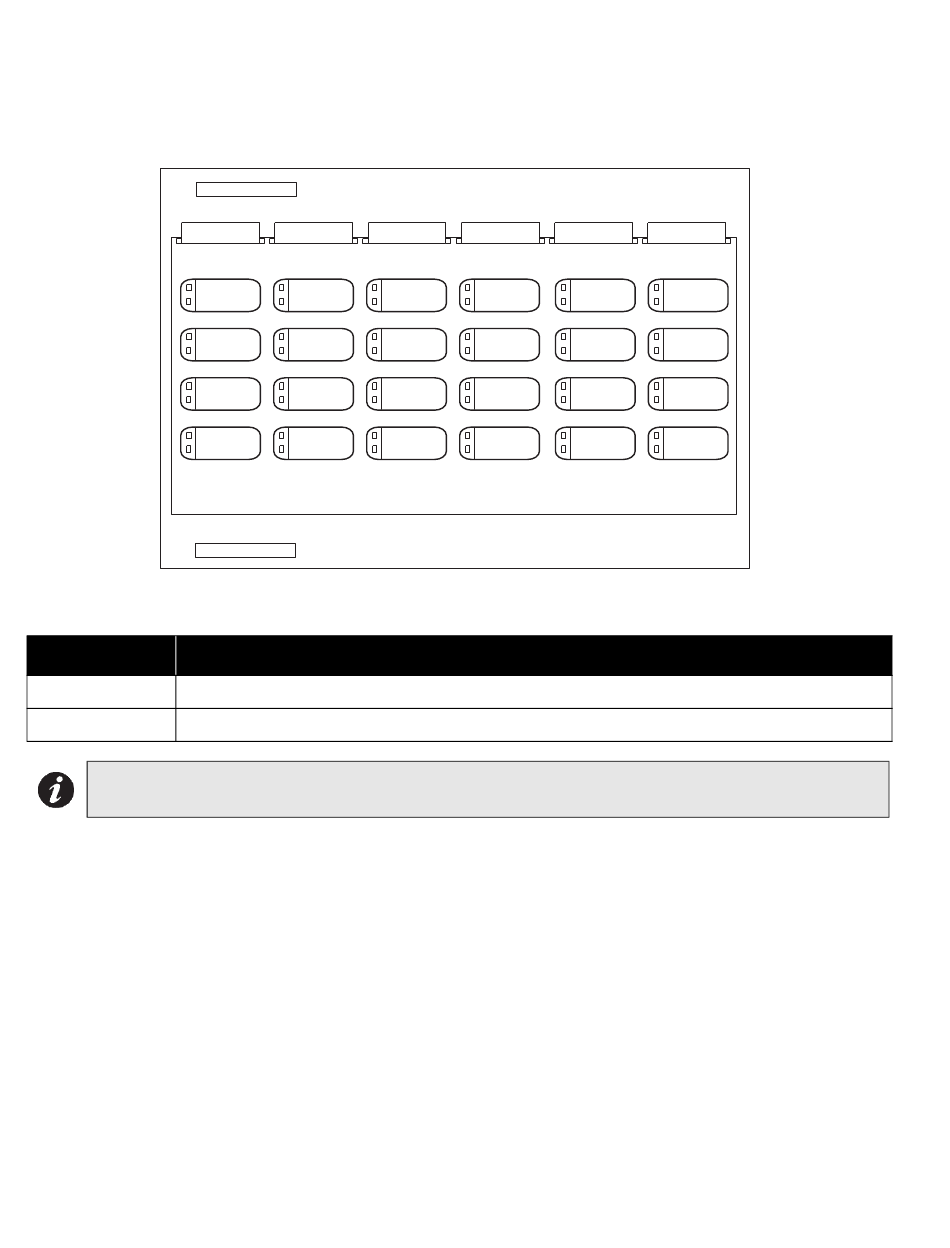

Figure 16 : module de commutateurs d'entrée programmables IPS-2424DS
Table 5: IPS-2424DS Fonction de câble du module de commutateurs d'entrée programmables
Connecteur
P1
P1 Le câble connecté en permanence se connecte au P2 du module d'affichage précédent.
P2
Le câble P2 se connecte au P1 du module d'affichage suivant
Remarque : le module IPS-2424DS est fourni avec des étiquettes en papier compatibles avec les imprimantes laser pour l'étiquetage
des zones.
32
P2
ZONE
ZONE
BYPASS
BYPASS
#5
#1
ZONE
ZONE
BYPASS
BYPASS
#6
#2
ZONE
ZONE
BYPASS
BYPASS
#3
#7
ZONE
ZONE
BYPASS
BYPASS
#4
#8
P1
ZONE
ZONE
BYPASS
BYPASS
#9
#13
ZONE
ZONE
BYPASS
BYPASS
#14
#10
ZONE
ZONE
BYPASS
BYPASS
#11
#15
ZONE
ZONE
BYPASS
BYPASS
#12
#16
Fonction
ZONE
ZONE
BYPASS
BYPASS
#17
#21
ZONE
ZONE
BYPASS
BYPASS
#18
#22
ZONE
ZONE
BYPASS
BYPASS
#19
#23
ZONE
ZONE
BYPASS
BYPASS
#20
#24
