ANC-5000 Module contrôleur de réseau audio

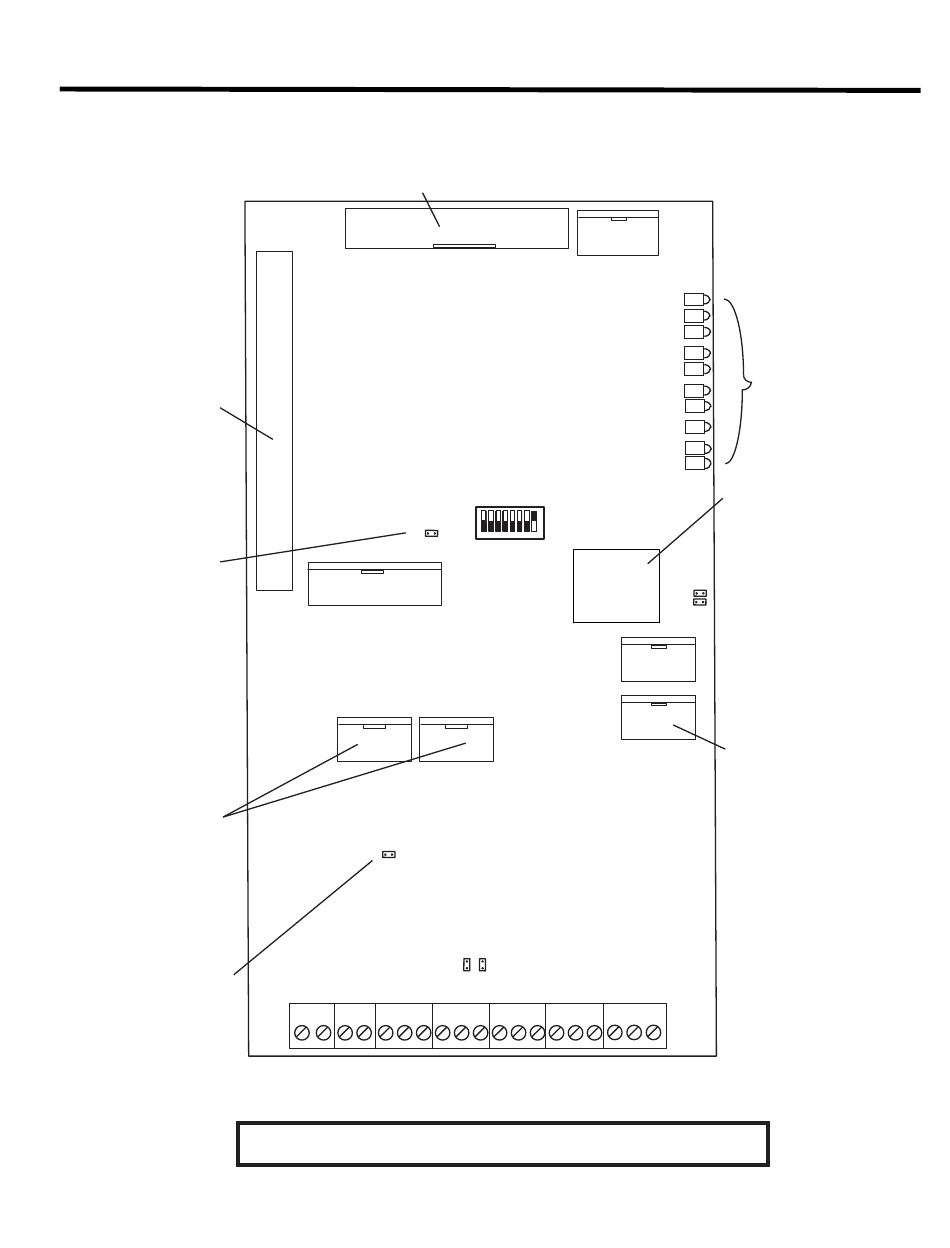

Figure 67:Carte contrôleur de réseau audio ANC-5000
Se branche sur
le fond de panier
du QMB-5000N
Le cavalier JW9
est normalement
ouvert
Connectez le
câble RS-485 de
P3 sur le tableau
principal
d'alarme
incendie à P6 IN
sur ce tableau
(en guirlande) et
de P10 OUT au
tableau principal
d'alarme
incendie suivant
ou au ANC-5000
suivant.
Jumper JW6 is
normally open
NOTE:
Connexion au module contrôleur de réseau
téléphonique TNC-5000
P11
Le commutateur DIP SW1 est
réglé en usine à l'adresse un,
SW1-8 ON. Se référer à
l'annexe C pour tous les
réglages d'adresse des
commutateurs DIP.
JW9
P3 Network RS-485
ENTRÉE
SORTIE
P10 RS-485
P6 RS-485
JW6
Les cavaliers de
niveau de gain JW7 et
JW8 sont normalement
court-circuités.
JW7
+ - + - + - S + - S + - L
Alternate
G.A.
MIC
RS-485
Power
Input
IN
IN
Tous les connecteurs qui ne figurent pas sur ce dessin sont réservés à l'usage de l'usine.
P7 AMPS Interface
Heartbeat
CPU Échec
System OK
COMM RX
COMM TX
Audio/
CLASSE D TX
Audio/CLASSE D RX
Audio RX
Status Page Bus OUT
Status Page Bus IN
SW1
ON
P13
1
8
ETHERNET
PORT
P4 RS-232 Debug
P8 H_Speed Audio
JW8
BUS DE PAGING
+ - S
+ - S
PTT ENTRÉE SORTIE
Manuel d'Installation et d'Opération FleX-Net
LEDs pour de
l'Information
P13 Ethernet
Port pour utilisation
future
JW5 Cavalier chien
de garde, laisser
court-circuité
JW5
JW4 Cavalier utilisé
JW4
en usine
uniquement, laisser
ouvert
P8 Connexion à la carte
principale d'alarme
incendie P16 en cas
d'utilisation de l'audio
numérique et/ou du
téléphone
TM
101
