Indicateurs, commandes et fonctionnement
Reportez-vous à la figure 43 ci-dessous pour connaître l'emplacement des indicateurs DEL, des boutons
de commande et des interrupteurs.

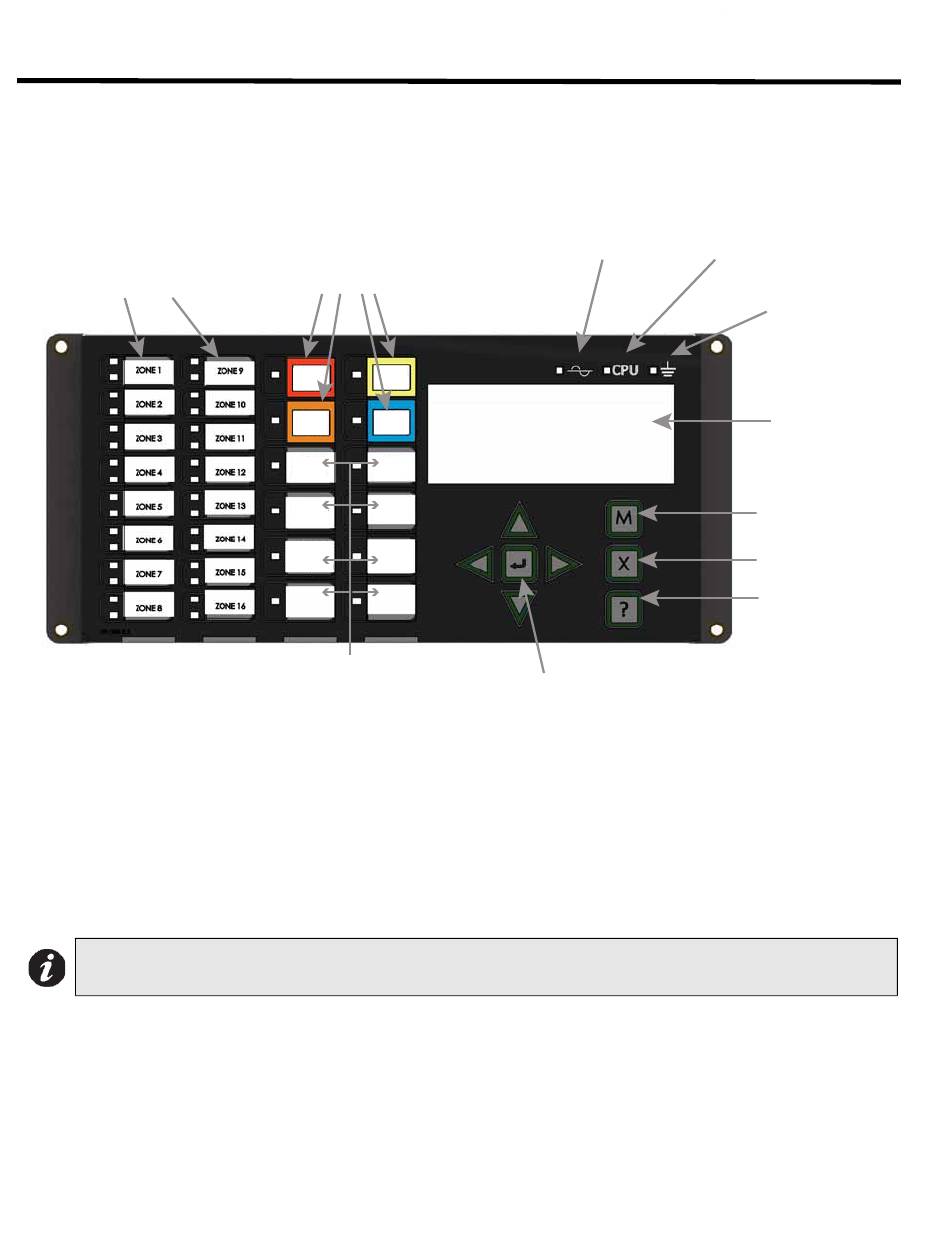

Figure 43 : Emplacement des indicateurs et des commandes
16 indicateurs de zone
bicolores configurés et
16
indicateurs
panne
Commande et indicateurs pour le silence du signal,
l'alarme générale, l'annulation de l'alarme générale
(arrêt automatique de l'alarme (ACK)), l'exercice
d'incendie, la réinitialisation du système, le test de
la lampe (test de l'indicateur visuel) et les boutons
programmables de rechange.
Les indicateurs LED sont orange (panne ou supervision), rouge (alarme) ou vert (AC On), et peuvent s'allumer en
continu (steady) ou à l'une des deux vitesses de clignotement :
• Flash rapide : 120 flashs par minute, cycle de fonctionnement de
50%.
• Flash de dérangement : 20 flashs par minute, cycle de travail de
50%.
Note: Le voyant et le bouton-poussoir d'alarme générale, ainsi que le bouton d'arrêt automatique de l'alarme (Ack) ou d'alarme
générale, se trouvent à l'arrière de l'appareil. La LED d'annulation et le bouton-poussoir ne sont actifs que sur un système configuré
pour "deux étages".
Étiquettes en papier pour les boutons et les indicateurs
Les boutons et les indicateurs sont fournis avec des étiquettes en papier. Ces étiquettes se glissent dans les
gabarits d'étiquettes en plastique situés sur la face du panneau. Les étiquettes en papier facilitent la sélection
anglais/français et l'impression d'informations personnalisées sur les zones.
62
Contrôles et indicateurs
de file d'attente pour
l'alarme, la supervision,
les problèmes et la
de
surveillance
LISTE
LISTE
ALM
DÉF
LISTE
LISTE
DÉF
BAT
SILENCE
EXERCICE
SIGNAUX
D'INCENDIE
ALARME
RÉARMEMENT
DU SYSTÈME
GÉNÉRALE
ESSAI
ANN PASSAGE
AUTOM SIG
LUMIÈRES
ALME
Indicateur AC On
Touches du
curseur et
touche Entrée
Indicateur de défaut
de l'unité centrale
Indicateur de
défaut de
masse
Écran LCD 4
lignes
20 caractères
Menu
Annuler
Info
