Module additionneur de détection par fil (DM-1008A)

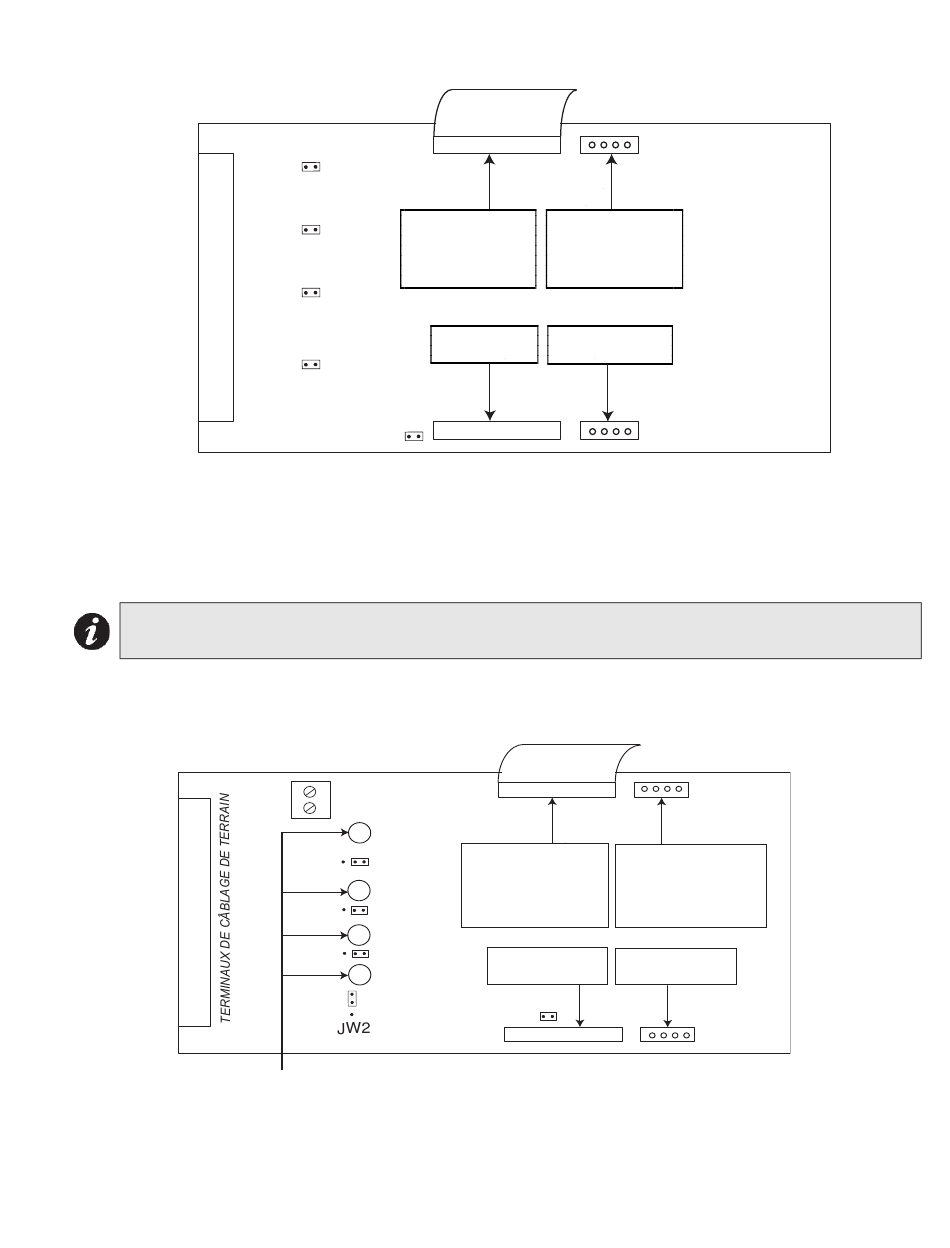

Figure 20 : Module additionneur de détection à fil (DM-1008A)
TERMINAUX DE
CÂBLAGE DE
TERRAIN
JW1: Installer un cavalier pour le fonctionnement en classe A des circuits d'initiation 1 et 2.
JW2: IInstaller un cavalier pour le fonctionnement en classe A des circuits d'initiation 3 et 4.
JW3: Installer un cavalier pour le fonctionnement en classe A des circuits d'initiation 5 et 6.
JW4: Installer un cavalier pour le fonctionnement en classe A des circuits d'initiation 7 et 8.
JW5: Retirer le cavalier de continuité si d'autres modules d'addition sont installés..
Note: Pour un fonctionnement en classe A
le FX-2000N doit être configuré en classe A via le programme de configuration
Module additionneur de signaux câblés (SGM-1004A)
Figure 21 : Module additionneur de signaux câblés (SGM-1004A)
LED DE SIGNAL VERT
Mode de base
Cavaliers du module additionneur de signaux SGM-1004A et leurs fonctions :
JW1 : Retirer le cavalier de continuité s'il ne s'agit pas du dernier module additionnel installé.
P2
JW4
Câble de données vers P6 ou P5
JW3
du module principal d'alarme
incendie ou vers P13 ou P12 du
module de commande de boucle
câblée ou du module additionnel
précédent.
JW2
Connecteur de données pour
le module additionneur suivant
JW1
P1
JW5
2
J11
1
ZONE 4
1 2 3
JW5
ZONE 3
JW4
ZONE 2
JW3
ZONE 1
P4
Connecteur d'alimentation
vers P8 du module principal
d'alarme incendie, ou vers P2
du module de commande de
boucle câblée, ou vers le
module d'addition précédent.
Connecteur d'alimentation
pour le module additionneur
suivant
P2
Câble de données vers P6 ou
Connecteur d'alimentation vers
P5 du module principal
P8 du module principal
d'alarme incendie ou vers P13
d'alarme incendie, ou vers P2
ou P12 du module contrôleur
du module de commande de
de boucle, module
boucle, ou vers le module
additionnel précédent
additionnel précédent.
Connecteur
de
données
Connecteur d'alimentation
pour
le
module
pour le module additionneur
additionneur suivant
suivant
JW1
P1
TM
FleX-Net
Installation and Operation Manual
P3
P4
P3
35
