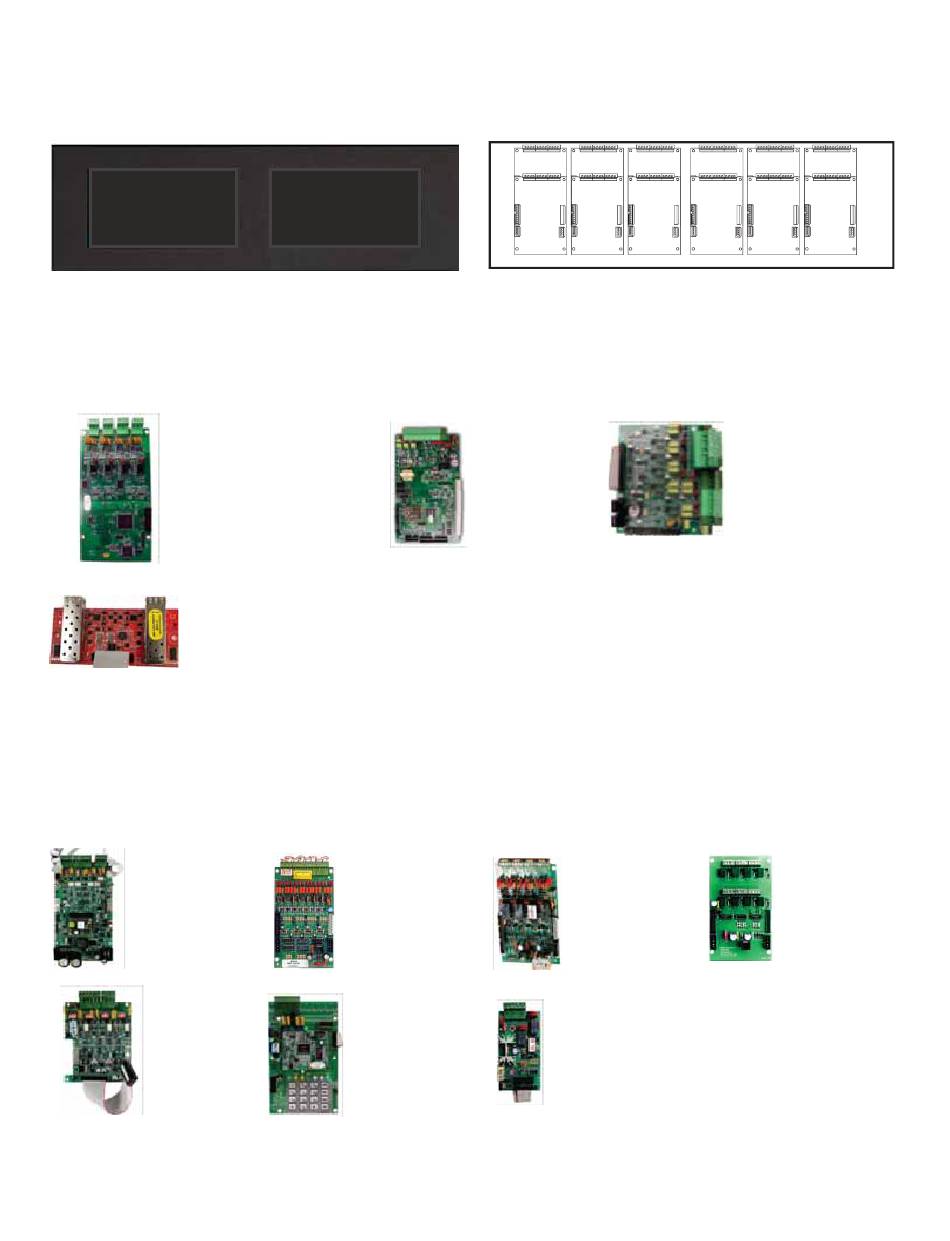

Emplacements de montage des modules d'affichage et d'additionneur
Châssis extenseur ECX-0012 pour FX-2009-12NDS
Se monte et occupe deux positions d'affichage dans les boîtiers BB-5008 ou BB-5014, et prend en charge deux
modules d'affichage et 12 modules additionneurs.
Vue Intérieure
Module
d'affichage
découpé
MODULES RÉSEAU CONTRÔLEUR
Le module Contrôleur de Réseau D'incendie est monté en position 2 sur la carte principale FX-2000N.Le module
Contrôleur de Réseau de Téléphone TNC-5000 est monté sur le module Contrôleur de Réseau Audio ANC-5000
et les deux sont montés sur une plaque métallique et cette plaque est montée dans une boîte arrière BB-5008 ou
BB-5014 dans des positions marquées de 4 à 9 inclus, reportez-vous au dessin précédent du grand châssis.
FNC-2000
Module Réseau
Contrôleur d'Incendie.
FOM-2000-UM
Module de Fibres
Optiques
Monte sur le Module
Contrôleur de Réseau
d'Incendie FNC-2000.
Modules Additionneurs
Chaque module additionneur occupe un emplacement de module et se monte à l'intérieur du châssis suivant :
• Châssis Principal Compact FX-2003-12NDS
• Châssis Principal Moyen FX-2003-12NXTDS
• Châssis Principal Moyen FX-2017-12NDS
• Châssis Principal Grand FX-2009-12NDS et châssis d'extension ECX-0012 pour
FX-2009-12NDS
ALCN-792MISO
Module
additionneur de
boucle
analogique
intelligent Quad.
ALCN-79
2D
Module
additionneu
r
analogique
à 2 boucles
de la carte
fille.
Monte sur le
ALCN-792MISO
24
Module
d'affichage
découpé
DM-1008A
Huit modules
de circuit
d'amorçage
UDACT-300A
Module de
communication
d'alarme
numérique
Vue Intérieure Boîte Arrière
6
5
4
12
11
10
ANC-5000
Module
Contrôleur de
Réseau Audio
SGM-1004A
Module de
Circuit à
quatre
circuitrs NAC
PR-300
Inversion de Polarité
Module
Cravate de
Ville
2
3
1
9
8
7
TNC-5000
Module
Contrôleur
de Réseau
Téléphonique
RM-1008A
Module de
circuit à huit
relais
