Modèles de Système Typical FleX-Net™ avec Audio
Les figures suivantes présentent deux applications typiques du système FleX-Net™ avec audio.

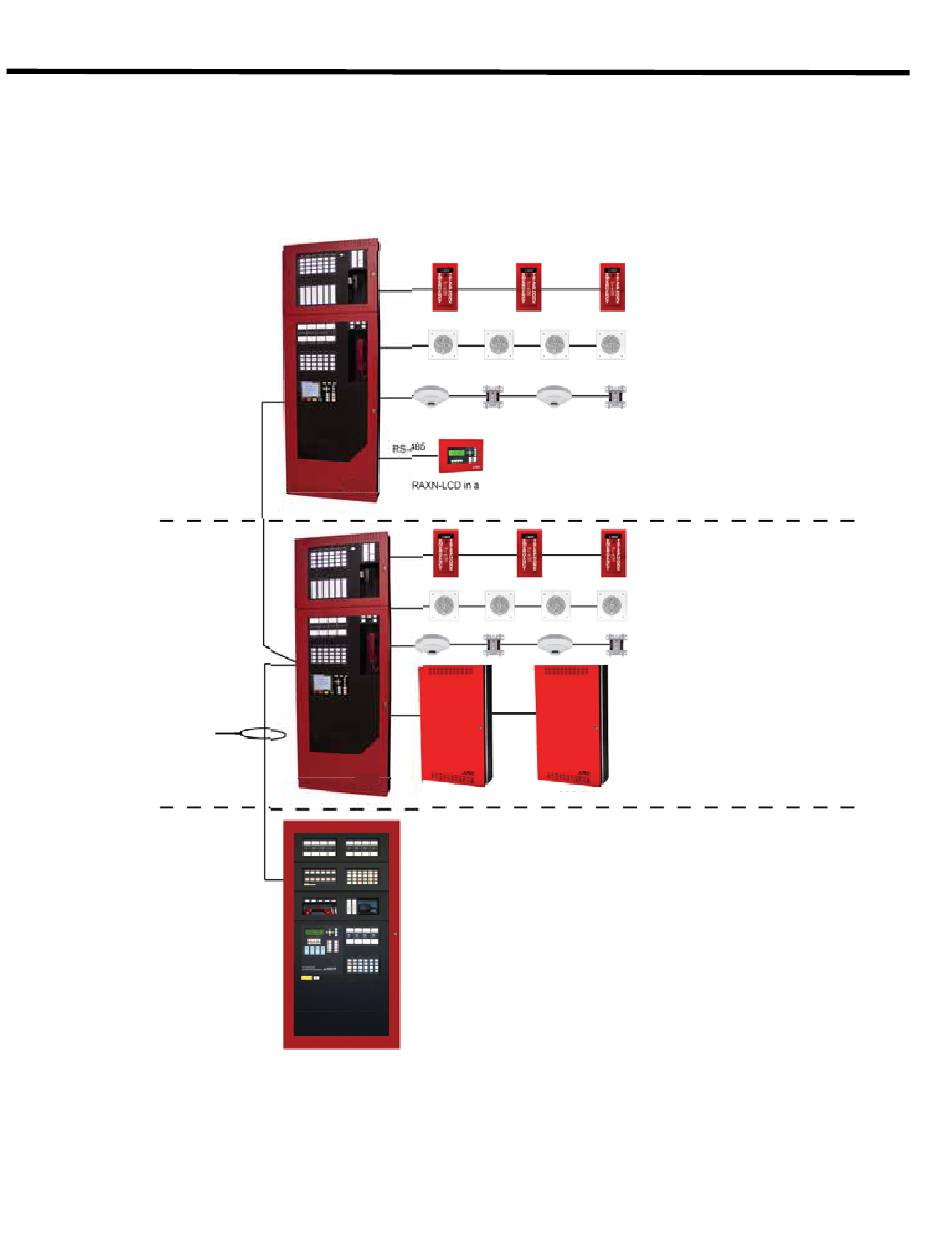

La figure 45 ci-dessous montre une disposition typique du système FleX-Net™ avec le panneau de contrôle du hall
principal en tant que nœud 1 et les systèmes combinés d'alarme incendie et de réseau audio en tant que nœuds 2 et 3. Le
schéma montre également les boucles d'alarme incendie adressables, les connexions de radiomessagerie et de
téléphone et les armoires audio.
Figure 45 :
Système FleX-Net™ typique avec nœuds audio
1
paire
torsadée
pour
le
ARCnet, l'audio et le
téléphone
72
réseau
Noeud 1
dans un BB-1001DR
Q
QBB-5001R
QBB-5001R
CACF
Centrale d'alarme et de contrôle
-commande d'alarme incendie adressable
- combiné téléphonique principal
- modules de sélection de zone
téléphonique
- microphone de radiomessagerie principal
- modules de sélection de zone de
téléavertissement
- modules de commutation de dérivation
- modules de commande de registre de
ventilateur
- modules d'annonciateurs LED
Cinq canaux audio pour le
téléphone
Canaux audio pour la
radiomessagerie,
messages préenregistrés et
tonalités
Boucle adressable
Troisième étage
Cinq canaux audio pour le
téléphone
Canaux audio pour la
radiomessagerie,
messages préenregistrés et
tonalités
Boucle adressable
Deuxième étage
Premier étage
