Wartung, Reinigung
10.3.3. austausch der stopfbuchse
Der Dichtungssatz für die Stopfbuchse enthält (siehe „Bild 24")
• 1 Stützring
• 5 Dachmanschetten
• 2 oder 3 Druckringe
11)
gefahr!
Verletzungsgefahr durch mediumsaustritt und druckentladung!
Der Ausbau eines Gerätes das unter Druck steht ist wegen plötz-
licher Druckentladung oder Mediumsaustritt gefährlich.
• Vor dem Ausbau den Druck abschalten und Leitungen entlüften.
Warnung!
Verletzungsgefahr durch falsches Werkzeug!
Montagearbeiten mit ungeeignetem Werkzeug sind wegen der
möglichen Beschädigung des Gerätes gefährlich.
• Zur Demontage des Antriebs vom Ventilgehäuse einen Gabel-
schlüssel, keinesfalls eine Rohrzange verwenden.
• Für den Austausch der Stopfbuchse speziellen Montageschlüs-
sel verwenden (siehe „Tab. 25: Montageschlüssel").
• Anzugsmomente beachten.
Für den Austausch der Stopfbuchse muss zunächst der Antrieb vom
Ventilgehäuse demontiert und der Pendelteller ausgebaut werden.
abhängig vom Spindeldurchmesser (10 oder 14 mm)
11)
Typ 2301
• 1 Druckfeder
• 1 Spindelführung
antrieb vom Ventilgehäuse demontieren
→
Das Ventilgehäuse in eine Haltevorrichtung einspannen
(gilt nur für noch nicht eingebaute Ventile).
hinWeis!
Beschädigung der sitzdichtung bzw. der sitzkontur!
• Das Ventil muss sich beim Drehen des Antriebs in geöffneter
Stellung befinden.
→
Bei steuerfunktion a:
Ohne ansteuerung: den Steuerluftanschluss 1 mit Druckluft
(5 bar) beaufschlagen: Ventil öffnet.
mit ansteuerung: das Ventil entsprechend der Bedienungsan-
leitung der Ansteuerung öffnen.
Steuerluftanschluss
Steuerluftanschluss
Schlüsselfläche
für Gabelschlüssel
Ventilgehäuse

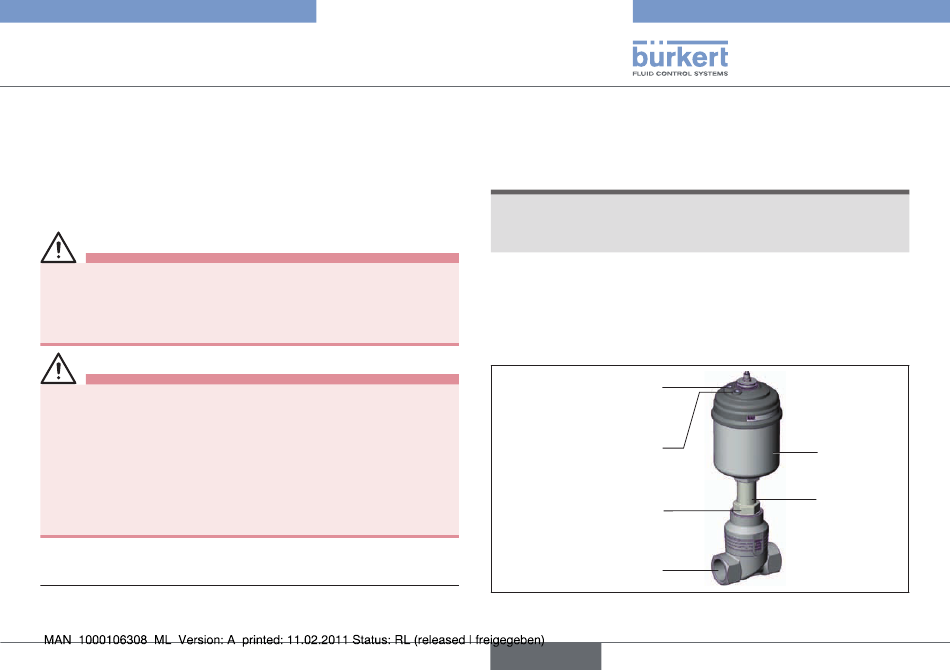

Bild 20: Ventil
deutsch
2
1
Antrieb
Nippel
