8.

MOnTage

8.1. consignes de sécurité
Danger !
risque de blessures dû à la présence de haute pression dans
l'installation.
• Avant de desserrer les conduites et les vannes, coupez la pres-
sion et purgez l'air des conduites.
aVertissement !
risque de blessures dû à un montage non conforme.
• Le montage doit être effectué uniquement par un personnel
qualifié et habilité disposant de l'outillage approprié.
risque de blessures dû à la mise en marche involontaire de
l'installation et le redémarrage non contrôlé.
• Empêchez tout actionnement involontaire de l'installation.
• Garantissez un redémarrage contrôlé après le montage.
aVertissement !
avec la fonction i – danger dû à l'absence de pression de
pilotage.
Avec la fonction I, la commande et le rappel sont pneumatiques.
Aucune position définie n'est atteinte en cas d'absence de pression.
• Pour un redémarrage contrôlé, appliquez d'abord la pression de
pilotage sur l'appareil, puis raccordez le fluide.
Type 2301
Montage
français
8.2. avant le montage
• La position de montage de la vanne de réglage à siège droit est
au choix, de préférence actionneur vers le haut.
• Avant de raccorder la vanne, veillez à ce que les tuyauteries soient
correctement alignées.
• Respectez le sens du débit (arrivée du fluide toujours sous le siège).
8.2.1. Travaux préparatoires
→
Nettoyez les tuyauteries (matériau d'étanchéité, copeaux de
métal, etc.).
appareils avec corps avec embouts à souder
Démonter l'unité de commande d'actionneur (si disponibles) :
→
Serrer le corps de vanne dans un dospositif de maintien.
→
Desserrer le vis de fixation. (2x).
→
Enlever l'unité de commande pneumatique vers le haut
Vis de fixation
(2x)

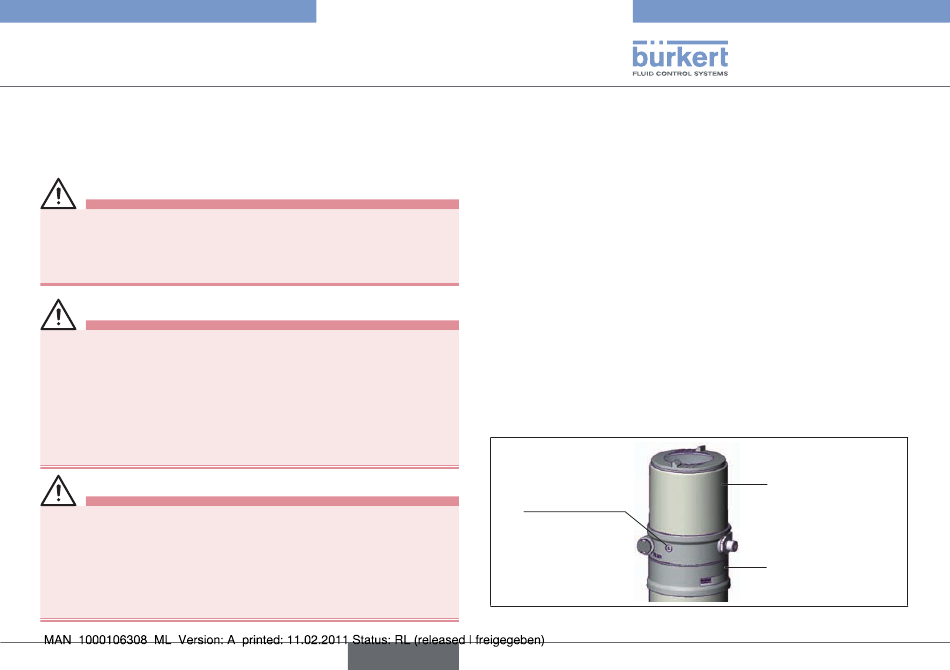

Fig. 6 : Démontage de l'unité de commande
Unité de
commande
Actionneur
