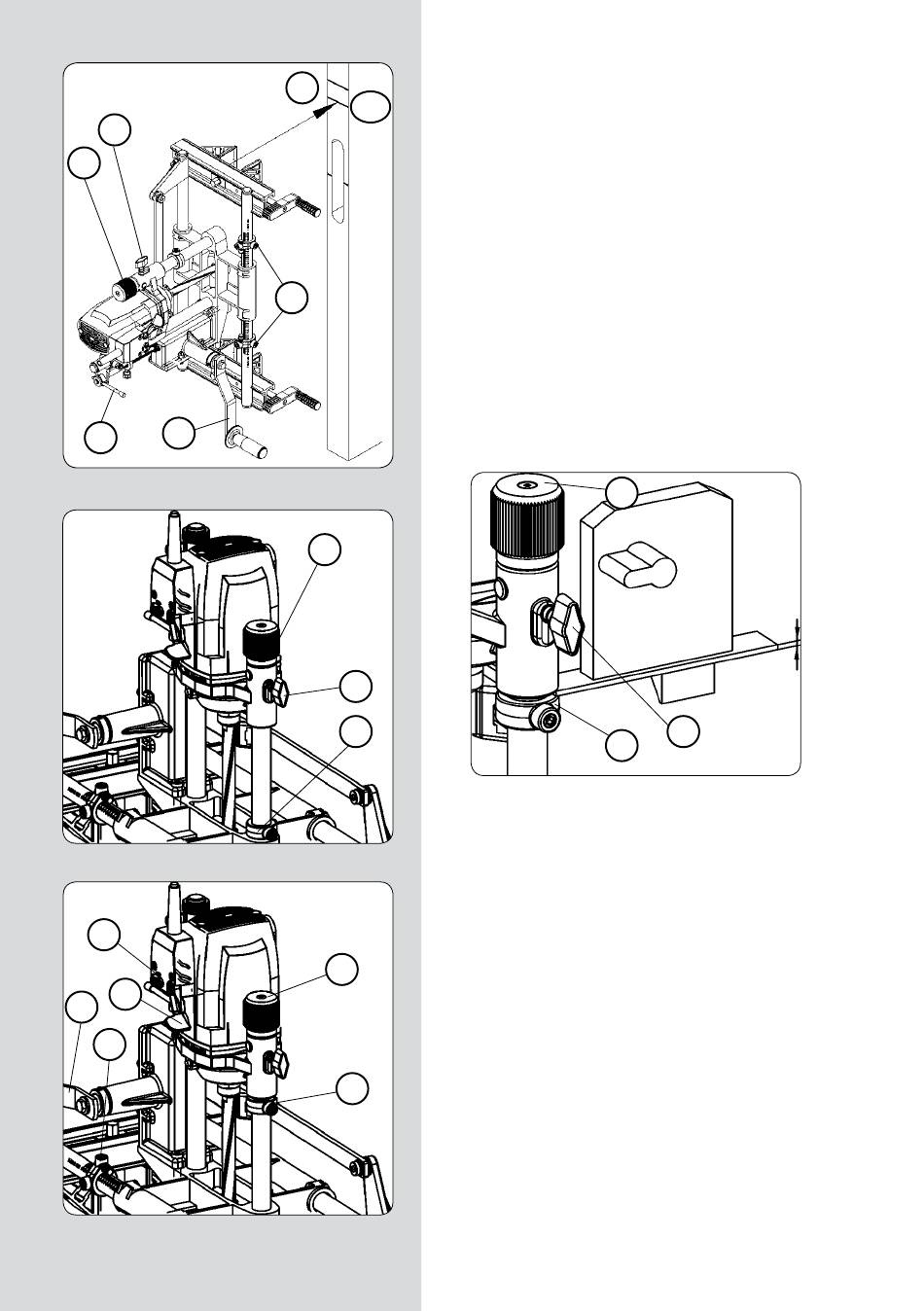

(рисунок 15)
(рисунок 16)
Z
Y
A
S1
(рисунок 18)
100 - FC116U / Инструкция по эксплуатации
НАСТРОЙКА ГЛУБИНЫ ФРЕЗЕРОВАНИЯ
rs
rs1
• Поднимите головку "W" (рис. 15-18) в ее крайнее верхнее
положение, вращая ее против часовой стрелки.
• Убедитесь в том, что рычаг "J" (рис. 15) находится в
горизонтальном положении (механизм подачи по глубине не
работает).
• Ослабьте фиксатор "K" (рис. 16). Подайте привод вниз,
нажав на него руками, до момента касания фрезой
поверхности дверного полотна. Закрепите привод в данном
положении, затянув фиксатор "K" (рис. 16).
• Приложите переднюю планку замка (рис. 17) таким
S1
образом, чтобы она касалась нижней части основания
двигателя, и прижмите ее ограничителем "S3" (рис. 16 и 17).
Зафиксируйте ограничитель "S3" в данном положении.
• Ослабьте фиксатор "K" (рис. 15-17), при этом фрезер
вернется в исходное положение.
W
K
S3
ФРЕЗЕРОВАНИЕ ПОСАДОЧНОГО МЕСТА
• Убедитесь в том, что рычаг "J" (рис. 15) находится в
горизонтальном положении (механизм подачи по глубине не
W
работает).
• Подключите инструмент к электрической сети, при помощи
флажкового рычага "Y" (рис. 18) и фиксатора "Z" (рис. 18)
включите двигатель.
• Поворачивайте рукоятку "W" (рис. 17 и 18) до тех пор, пока
основание двигателя не коснется ограничителя "S3" (рис. 18).
S3
При достижении заданной глубины фрезерования, вращая
рукоятку "A" (рис. 15 и 18) отфрезеруйте паз между двумя
стопорами "S1" (рис. 15 и 18), расположенными на концах
траектории движения. Если глубина фрезерования более 2
мм рекомендуется выполнять фрезерование в два и более
прохода, регулируя глубину погружения рукояткой "W".
• По завершению фрезерования верните рукоятку "W" (рис.
18) и ограничитель "S3" (рис. 16) в исходные положения.
W
S3
(рисунок 17)
